Instrukcja obsługi lampy solarnej LED Tecnolite 10SOLLED34VCD65N
Szybki przewodnik po instalacji i obsłudze lampy solarnej Tecnolite 10SOLLED34VCD65N. Dowiedz się, jak zamontować urządzenie, ładować akumulator i korzystać z trybów pracy czujnika ruchu.
Spis treści
Najważniejsze informacje z instrukcji
Przed pierwszym użyciem lampy należy ją w pełni naładować przez 24 godziny. Urządzenie jest przeznaczone do montażu naściennego na wysokości maksymalnie 5 metrów. Należy unikać instalacji w miejscach zacienionych, aby zapewnić optymalne ładowanie panelu słonecznego.
Opis urządzenia i elementy zestawu
Lampa wyposażona jest w czujnik ruchu, przycisk zasilania, wskaźnik poziomu baterii oraz porty ładowania (micro USB). W zestawie znajdują się elementy montażowe: śruby (A-01), kołki rozporowe (A-02) oraz podkładki (A-03).
Montaż i instalacja
Do montażu wymagana jest wiertarka, śrubokręt oraz środki ochrony osobistej (okulary, rękawice).1. Wywierć otwory w ścianie zgodnie z rozstawem uchwytów lampy.2. Umieść kołki rozporowe (A-02) w otworach.3. Przykręć lampę do ściany za pomocą śrub (A-01) i podkładek (A-03).4. W przypadku wersji z panelem słonecznym, podłącz panel do lampy za pomocą dołączonego przewodu (długość 3 m).
Ładowanie i zasilanie
Urządzenie można ładować na dwa sposoby:
- Panel słoneczny: Wymaga bezpośredniego nasłonecznienia. Minimalny czas ładowania to 12 godzin ciągłego światła.
- Port USB: Możliwość ładowania za pomocą zewnętrznego adaptera 5V (brak w zestawie).
Obsługa i tryby pracy
Przełączanie trybów odbywa się za pomocą przycisku zasilania (naciskaj, aby zmieniać tryby):
Wersja z panelem słonecznym (3 tryby):
- Tryb 1: Światło wyłączone w nocy. Włącza się na 100% po wykryciu ruchu, po 20 sekundach bez ruchu przechodzi w tryb przyciemniony (5%).
- Tryb 2: Światło włączone na 100% w nocy przez 5 godzin bez wykrywania ruchu, następnie przechodzi w tryb 1.
- Wyłączony: Lampa wyłączona.
Wersja typu reflektor (bez panelu słonecznego, 2 tryby):
- Tryb 1: Światło włączone na 30%.
- Tryb 2: Światło włączone na 100%.
- Wyłączony: Lampa wyłączona.
Bezpieczeństwo i konserwacja
Urządzenie nie jest przeznaczone dla dzieci bez nadzoru. Należy zachować minimalną odległość 0,5 m od oświetlanych obiektów, aby uniknąć ryzyka poparzenia. Obudowę należy czyścić suchą szmatką. Regularnie sprawdzaj połączenia przewodów.
Informacje o producencie
Tecnolite
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Upewnij się, że urządzenie było ładowane przez wymagane 24 godziny przed pierwszym użyciem.
Słaba wydajność świecenia
Sprawdź, czy panel słoneczny nie jest zasłonięty przez drzewa, budynki lub inne przeszkody blokujące światło słoneczne.
Przed użyciem
- Naładuj urządzenie przez 24 godziny przed pierwszym użyciem.
- Przygotuj narzędzia: wiertarkę, śrubokręt, okulary ochronne i rękawice.
- Wybierz miejsce montażu o wysokości maksymalnie 5 metrów.
- Upewnij się, że panel słoneczny ma dostęp do bezpośredniego światła słonecznego (jeśli dotyczy).
- Sprawdź, czy posiadasz adapter 5V, jeśli planujesz ładowanie przez USB.
Parametry w praktyce
- Czas ładowania
- Minimum 12 godzin ciągłego ładowania słonecznego dla pełnej sprawności.
- Wysokość montażu
- Maksymalnie 5 metrów dla optymalnego działania czujnika ruchu.
- Kąt detekcji
- 120 stopni, zasięg do 6 metrów.
- Zasilanie USB
- Wymaga adaptera 5V (brak w zestawie).
Ilustracje i schematy

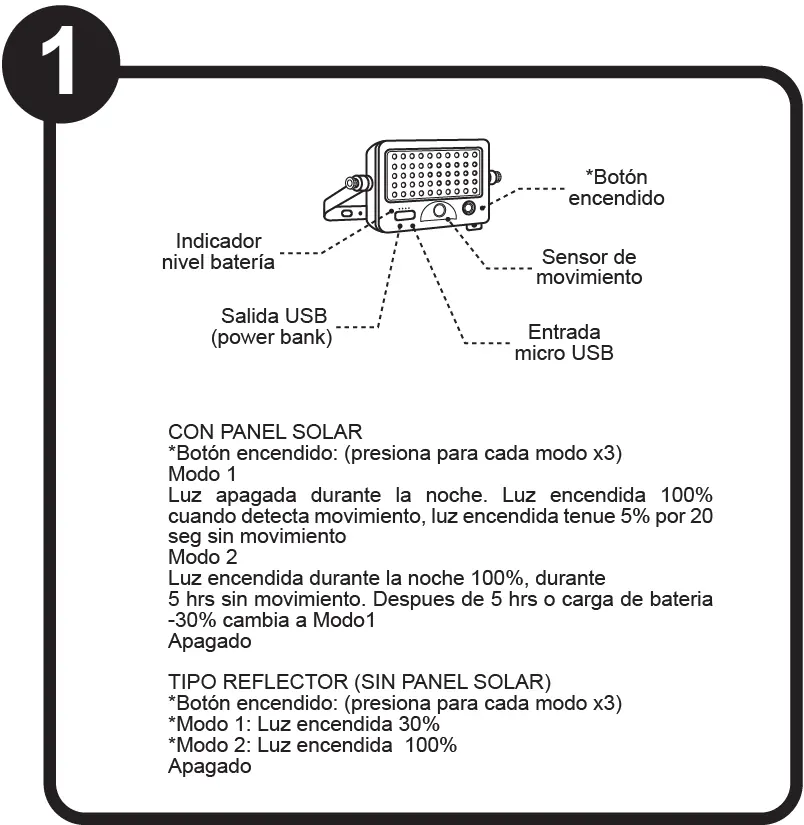

- Krok 1: Opis przycisków i portów (sensor, przycisk zasilania, USB).
- Krok 2: Schemat montażu ściennego z użyciem kołków i śrub.
- Krok 3: Podłączenie panelu słonecznego.
- Krok 4: Wskazówki dotyczące nasłonecznienia i wysokości montażu.
- Krok 5: Opcja ładowania przez USB.
Zgodność modelu
- Wersja z panelem słonecznym posiada 3 tryby pracy.
- Wersja typu reflektor (bez panelu) posiada 2 tryby pracy.
- Ładowanie USB wymaga zewnętrznego adaptera 5V.
