Instrukcja obsługi lampy ściennej LED Sunlite
Szybki przewodnik instalacji i obsługi lampy ściennej LED Sunlite. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę oraz jakie ściemniacze są kompatybilne z tym modelem.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznej eksploatacji lampy ściennej LED marki Sunlite. Urządzenie jest zasilane napięciem 120VAC/60Hz i posiada funkcję ściemniania. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie główne na bezpieczniku, aby uniknąć ryzyka porażenia prądem.
Instalacja i montaż
- Wyciągnij przewody zasilające z puszki elektrycznej.
- Przymocuj wspornik montażowy do puszki elektrycznej za pomocą dwóch śrub montażowych.
- Wykonaj połączenia elektryczne zgodnie z instrukcją: połącz czarny przewód zasilający z czarnym przewodem lampy, biały przewód zasilający z białym przewodem lampy oraz przewód uziemiający zasilania z przewodem uziemiającym lampy.
- Zabezpiecz wszystkie połączenia za pomocą nakrętek izolacyjnych i owiń je taśmą izolacyjną dla zapewnienia bezpieczeństwa.
- Umieść płytę tylną lampy na wsporniku montażowym i zabezpiecz ją za pomocą śrub mocujących.
- Po zakończeniu montażu włącz zasilanie na bezpieczniku i uruchom lampę przełącznikiem ściennym.
Ściemnianie
Produkt jest kompatybilny z większością standardowych ściemniaczy domowych. Wydajność ściemniania zależy od modelu użytego ściemniacza. Producent zaleca stosowanie następujących modeli:
- Lutron: VL-153P, SCL-153P, CTCL-153P, TGCL-153P
- Leviton: 6674, 6672
Konserwacja
Powierzchnię lampy należy czyścić wyłącznie czystą, miękką szmatką. Nie wolno używać żadnych środków czyszczących zawierających chemikalia, rozpuszczalniki ani substancje ścierne, ponieważ mogą one uszkodzić wykończenie oprawy. Produkt wykorzystuje zintegrowane źródło światła LED i nie wymaga wymiany żarówek.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie na bezpieczniku jest włączone oraz czy wszystkie połączenia przewodów (czarny-czarny, biały-biały, uziemienie-uziemienie) są poprawne i zabezpieczone nakrętkami.
Problemy z działaniem ściemniacza
Upewnij się, że używasz kompatybilnego modelu ściemniacza (np. Lutron VL-153P, SCL-153P lub Leviton 6674). Działanie funkcji ściemniania zależy od specyfikacji użytego osprzętu.
Przed użyciem
- Wyłącz zasilanie główne na bezpieczniku przed rozpoczęciem prac.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu.
- Sprawdź, czy puszka elektryczna jest poprawnie osadzona w ścianie.
- Przygotuj taśmę izolacyjną do zabezpieczenia połączeń przewodów.
- Upewnij się, że przewody zasilające są wystarczająco długie do wykonania połączeń.
Ilustracje i schematy

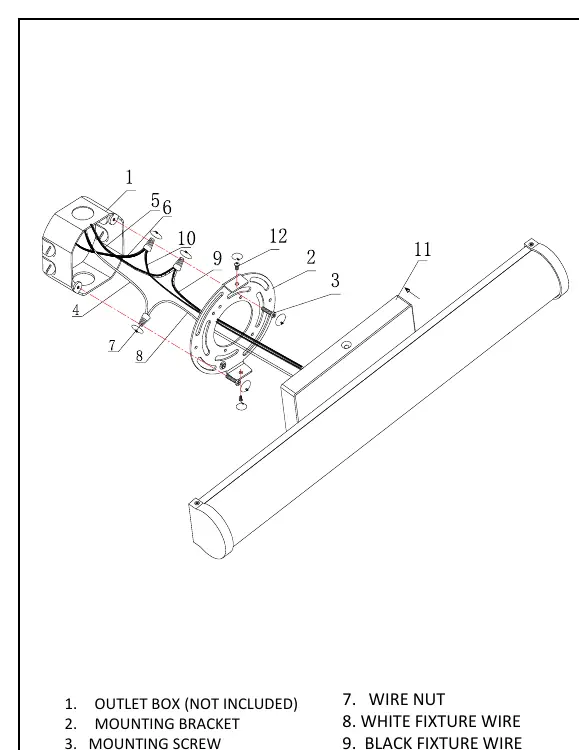

- Schemat przedstawia sposób montażu wspornika do puszki elektrycznej oraz poprawne połączenie przewodów zasilających z przewodami lampy za pomocą nakrętek izolacyjnych.
