Instrukcja obsługi sterownika przekaźnikowego Philips Dynalite DDRC1220FR-GL
Szybki przewodnik instalacji i konfiguracji sterownika przekaźnikowego Philips Dynalite DDRC1220FR-GL. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są parametry wyjściowe oraz wymagania dotyczące instalacji elektrycznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Urządzenie DDRC1220FR-GL jest sterownikiem przekaźnikowym przeznaczonym do automatyki budynkowej. Ze względu na charakter urządzenia, instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Urządzenie musi być zamontowane w zatwierdzonej obudowie.
Instalacja i montaż

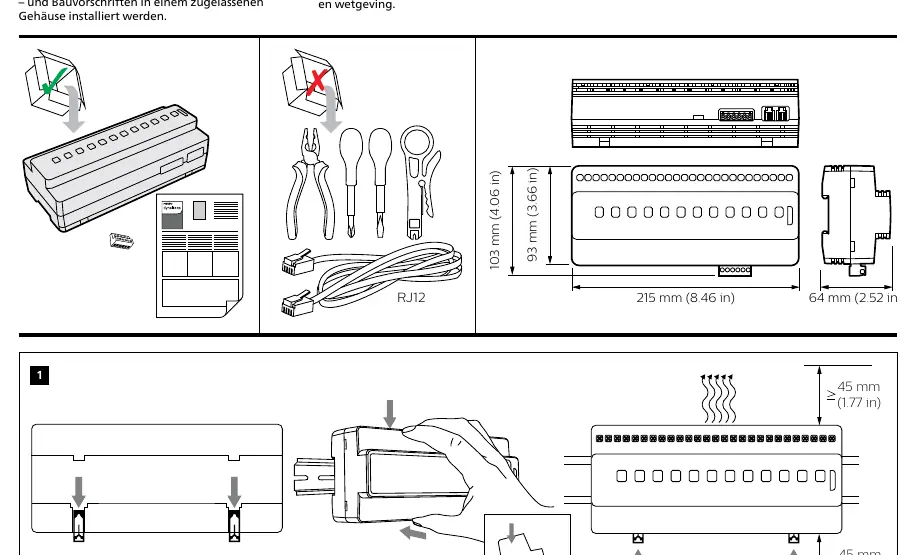

Sterownik wymaga montażu wewnątrz obudowy spełniającej wymogi bezpieczeństwa. Należy zachować odpowiednie odstępy montażowe (45 mm) dla zapewnienia wentylacji. Podczas podłączania przewodów należy stosować się do zaleceń dotyczących przekroju przewodów (0.3-2.5 mm² / 22-12 AWG) oraz momentu dokręcania śrub (0.4 Nm / 3.5 Lb-in).
Schematy połączeń
Urządzenie obsługuje różne konfiguracje zasilania:
- Zasilanie 1-fazowe lub 3-fazowe: CH-CH ≤ 300 V (UL) / 400 V (CE).
- Zasilanie 3-fazowe: CH-CH = 277/480 V.
Ważne zasady połączeń:
- Jeśli kanały znajdują się na różnych fazach, należy zachować odstęp jednego kanału między nimi.
- Kanał 1 musi znajdować się na tej samej fazie co zaciski zasilania.
Parametry wyjściowe
Sterownik obsługuje różne typy obciążeń dla kanałów CH1-CH12:
- General Use: 16 A, 277 V (UL); 20 A, 240 V (CE).
- Incandescent: 16 A, 277 V.
- Standard Driver: 16 A, 277 V.
- Electronic Driver: 16 A, 277 V.
- Motor: 16 FLA (1 HP), 120 V; 14.5 FLA (2 1/2 HP), 240 V; 14.1 FLA (3 HP), 277 V.
- Inrush Current: 500 A.
Komunikacja i sterowanie

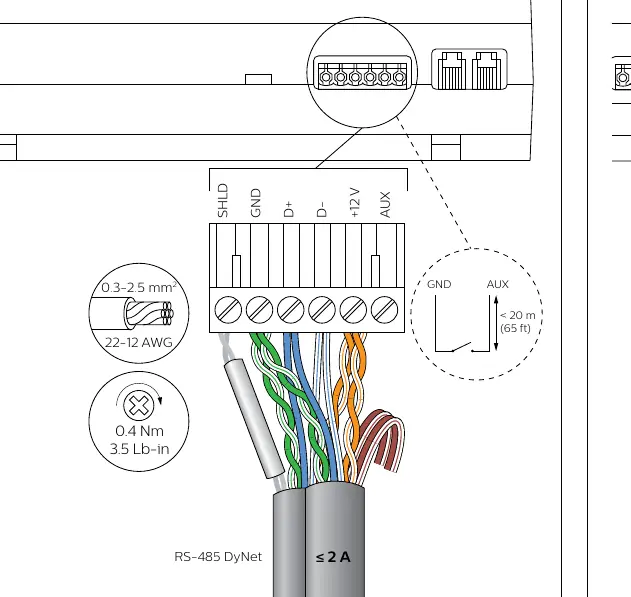

Urządzenie wykorzystuje magistralę RS-485 (DyNet/DMX) do komunikacji. Podłączenie odbywa się za pomocą złączy RJ12 lub zacisków śrubowych (SHLD, GND, D+, D-, +12 V, AUX). Należy pamiętać o ograniczeniu długości magistrali i odpowiednim zabezpieczeniu przewodów komunikacyjnych.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Błąd w fazach zasilania
Jeśli kanały są na różnych fazach, należy zachować odstęp jednego kanału między nimi. Kanał 1 musi być na tej samej fazie co zaciski zasilania.
Przekroczenie dopuszczalnego prądu
Upewnij się, że obciążenie nie przekracza 20A (CE) lub 16A (UL) na kanał oraz 180A dla całej grupy.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy obudowa jest zatwierdzona do montażu urządzeń elektrycznych.
- Zweryfikuj zgodność napięcia zasilania z wymaganiami urządzenia.
- Przygotuj przewody o odpowiednim przekroju (0.3-2.5 mm² / 22-12 AWG).
- Sprawdź, czy zapewniono odpowiednią wentylację (odstępy 45 mm).
Parametry w praktyce
- IEC Pollution Degree II
- Klasa środowiska pracy urządzenia, dopuszczająca jedynie nieprzewodzące zanieczyszczenia.
Ilustracje i schematy
- Schemat A: Podłączenie dla zasilania 1-fazowego lub 3-fazowego (CH-CH ≤ 300V UL / 400V CE).
- Schemat B/C: Podłączenie dla zasilania 3-fazowego (CH-CH = 277/480V) z uwzględnieniem separacji faz.
Zgodność modelu
- Urządzenie wymaga instalacji w zatwierdzonej obudowie.
- Zgodność z normami FCC (Class B) oraz ICES-003.
