Pathway PWINF DIN CC to 12-kanałowy interfejs przekaźnikowy sterowany sygnałem DMX, przeznaczony do montażu na szynie DIN. Urządzenie umożliwia sterowanie niskonapięciowymi obwodami zasilania lub sygnałowymi. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie.

Podłączenie urządzenia

Urządzenie posiada wyjmowane listwy zaciskowe ułatwiające montaż. Należy przestrzegać następujących zasad:

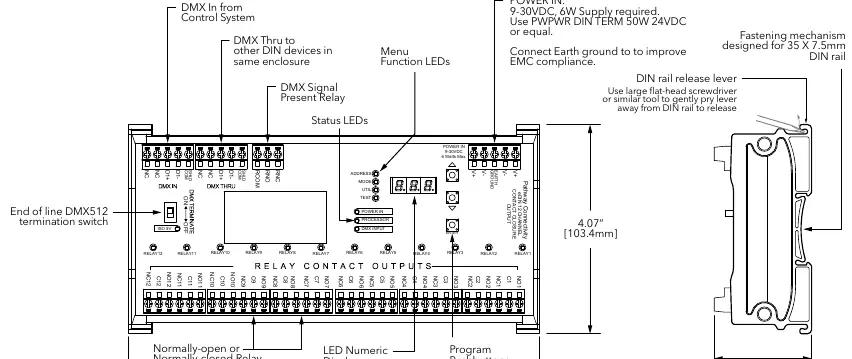

Schemat połączeń i wymiary
Schemat połączeń i wymiary
  • Zasilanie: Wymaga napięcia 9-30VDC (maks. 6W). Należy zachować właściwą polaryzację (V+ i V-).
  • Uziemienie: Zacisk EARTH GROUND musi być podłączony do obudowy lub uziemienia elektrycznego w celu zapewnienia zgodności EMC.
  • DMX512: Podłącz przewody DATA+ do D1+ oraz DATA- do D1-. Ekran kabla należy podłączyć do zacisku SHLD COM.
  • Wyjścia przekaźnikowe: Każdy z 12 przekaźników posiada styki NO (normalnie otwarte), NC (normalnie zamknięte) i C (wspólny). Przekaźniki nie dostarczają własnego napięcia – wymagają zewnętrznego zasilania obciążenia.

Konfiguracja i tryby pracy

Interfejs posiada dwa tryby pracy: Funkcja (Function) i Edycja (Edit). Aby wejść w tryb edycji, należy wybrać funkcję przyciskami ▲/▼, a następnie przytrzymać przycisk ENTER, aż w rogu wyświetlacza pojawi się kropka.

Dostępne tryby pracy (MODE):

  • MODE 1: 12-kanałowe sterowanie utrzymywane (przekaźnik włączony powyżej 50% DMX).
  • MODE 2: 12-kanałowe sterowanie chwilowe (impuls 100ms przy przekroczeniu 50% DMX).
  • MODE 3: 12-kanałowe sterowanie chwilowe "ON" (impuls przy wzroście sygnału).
  • MODE 4: 6-kanałowy podział chwilowy (przełączanie par przekaźników).
  • MODE 5: 6-kanałowy podział utrzymywany.
  • MODE 6: 12-kanałowy podział chwilowy z resetem.
  • MODE 7: Tryb testowy (Chase) – przekaźniki aktywowane na 2 sekundy.
  • MODE 8: Wybór pojedynczego kanału (DMX footprint 1 kanał).
  • MODE 9: Budowanie pojedynczego kanału (DMX footprint 1 kanał).

Wskaźniki stanu

  • POWER IN (Niebieski): Świeci ciągle – zasilanie OK.
  • PROCESSOR (Zielony): Świeci ciągle – procesor OK.
  • DMX INPUT (Bursztynowy): Świeci ciągle – wykryto sygnał DMX.
  • RELAY (Czerwony): Świeci ciągle – przekaźnik aktywny.
  • FUNCTION (Bursztynowy): Wskazuje funkcję powiązaną z wyświetlaczem numerycznym.

Rozwiązywanie problemów i konserwacja

W przypadku problemów z sygnałem DMX, upewnij się, że ostatnie urządzenie w linii jest zakończone rezystorem 120Ω (przełącznik DMX Terminate w pozycji ON). Jeśli do zacisków DMX THRU podłączone są inne urządzenia, przełącznik DMX Terminate musi być w pozycji OFF.

Przełącznik DMX Terminate
Przełącznik DMX Terminate

Informacje o producencie

Acuity Brands, Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Brak reakcji przekaźników

Sprawdź, czy zasilanie mieści się w zakresie 9-30VDC oraz czy sygnał DMX jest poprawnie podłączony i aktywny.

Błędne działanie linii DMX

Upewnij się, że ostatnie urządzenie w linii DMX jest zakończone rezystorem 120Ω (przełącznik DMX Terminate w pozycji ON).

Brak zasilania urządzenia

Sprawdź diodę POWER IN (niebieska). Jeśli nie świeci, sprawdź połączenie zasilacza i napięcie na zaciskach.

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do okablowania.
  • Upewnij się, że zasilacz dostarcza 9-30VDC (maks. 6W).
  • Podłącz uziemienie (EARTH GROUND) dla zgodności EMC.
  • Sprawdź polaryzację przewodów DMX (DATA+ do D1+, DATA- do D1-).
  • Ustaw przełącznik DMX Terminate zgodnie z pozycją urządzenia w łańcuchu DMX.

Parametry w praktyce

1500V opto-isolation
Izolacja galwaniczna chroniąca elektronikę przed przepięciami na linii DMX.

Ilustracje i schematy

  • Schemat połączeń na stronie 1 pokazuje rozmieszczenie zacisków zasilania, DMX oraz wyjść przekaźnikowych.
  • Przełącznik DMX Terminate służy do zakończenia linii DMX (pozycja ON dla ostatniego urządzenia).

Zgodność modelu

  • Zgodność z ANSI E1.11 DMX512-A R2013.
  • Zgodność z ANSI E1.20 RDM (Remote Device Management).
