Instrukcja montażu oprawy typu downlight Juno Slimform

Szybki przewodnik instalacji oprawy LED Juno Slimform. Dowiedz się, jak zamontować, podłączyć przewody, ustawić temperaturę barwową i rozwiązać problemy z oświetleniem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji opraw typu downlight Juno Slimform. Przed przystąpieniem do prac należy wyłączyć zasilanie elektryczne. Oprawa jest przeznaczona do montażu w puszkach przyłączeniowych typu UL. Przed montażem należy ustawić pożądaną temperaturę barwową światła za pomocą przełącznika znajdującego się na tylnej stronie urządzenia.

Zawartość zestawu

  • Moduł oświetleniowy LED Juno Slimform
  • Wspornik montażowy
  • Nakrętki przewodów (P3H oraz P1 dla wersji MVOLT)
  • Adaptery śrub (8#32)
  • Śruba 12 mm i nakrętka

Przygotowanie do instalacji

Przed rozpoczęciem upewnij się, że posiadasz niezbędne narzędzia: okulary ochronne, śrubokręt, drabinę oraz rękawice. Sprawdź, czy puszka przyłączeniowa w suficie jest odpowiednia (4-calowa, metalowa lub plastikowa, o głębokości min. 1 3/4 cala).

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

Ustawienia temperatury barwowej

Przed zamontowaniem oprawy na suficie, przesuń przełącznik znajdujący się na tylnej stronie obudowy na wybraną wartość temperatury barwowej (np. 2700K, 3000K, 3500K, 4000K, 5000K).

Przełącznik temperatury barwowej na tylnej stronie oprawy
Przełącznik temperatury barwowej na tylnej stronie oprawy

Montaż wspornika

Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub #8. Upewnij się, że strona wspornika z napisem "THIS SIDE DOWN" jest skierowana w stronę podłogi. W przypadku modeli kwadratowych, użyj prostych krawędzi wspornika, aby ustawić oprawę równolegle do ściany.

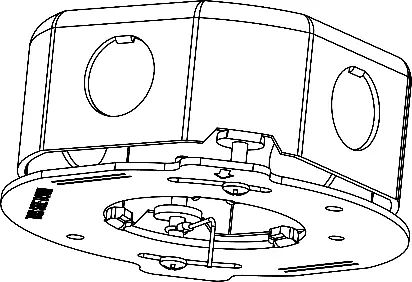

Metoda montażu linki zabezpieczającej (Tether Cable)
Metoda montażu linki zabezpieczającej (Tether Cable)

Podłączenie elektryczne

Przed podłączeniem przewodów upewnij się, że zasilanie jest wyłączone. Podłącz przewód uziemiający (miedziany) z oprawy do przewodu uziemiającego w puszce przyłączeniowej. Następnie połącz przewody zasilające: czarny z czarnym, biały z białym, używając nakrętek przewodów. W przypadku modeli z funkcją ściemniania 0-10V, podłącz przewody sterujące (fioletowy do dodatniego, różowy do ujemnego).

Montaż oprawy

Zabezpiecz oprawę, wyrównując strzałki na wsporniku i na oprawie. Wsuń oprawę do puszki i przekręć ją zgodnie z ruchem wskazówek zegara, aż poczujesz "kliknięcie" lub opór, co oznacza, że urządzenie jest zablokowane.

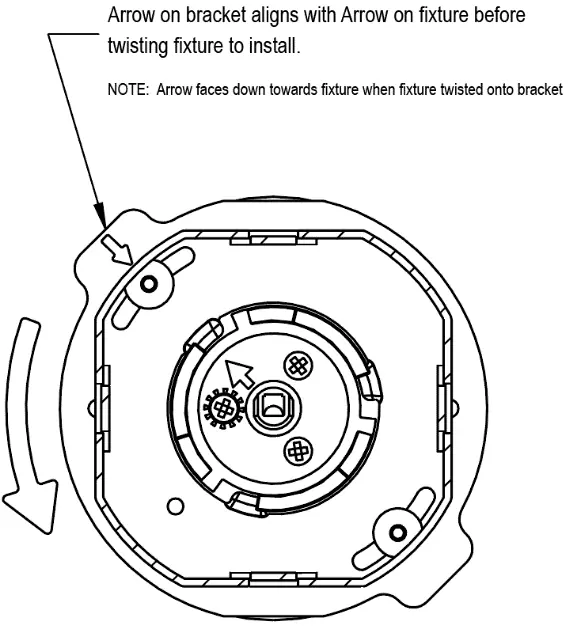

Wyrównanie strzałek na wsporniku i oprawie
Wyrównanie strzałek na wsporniku i oprawie

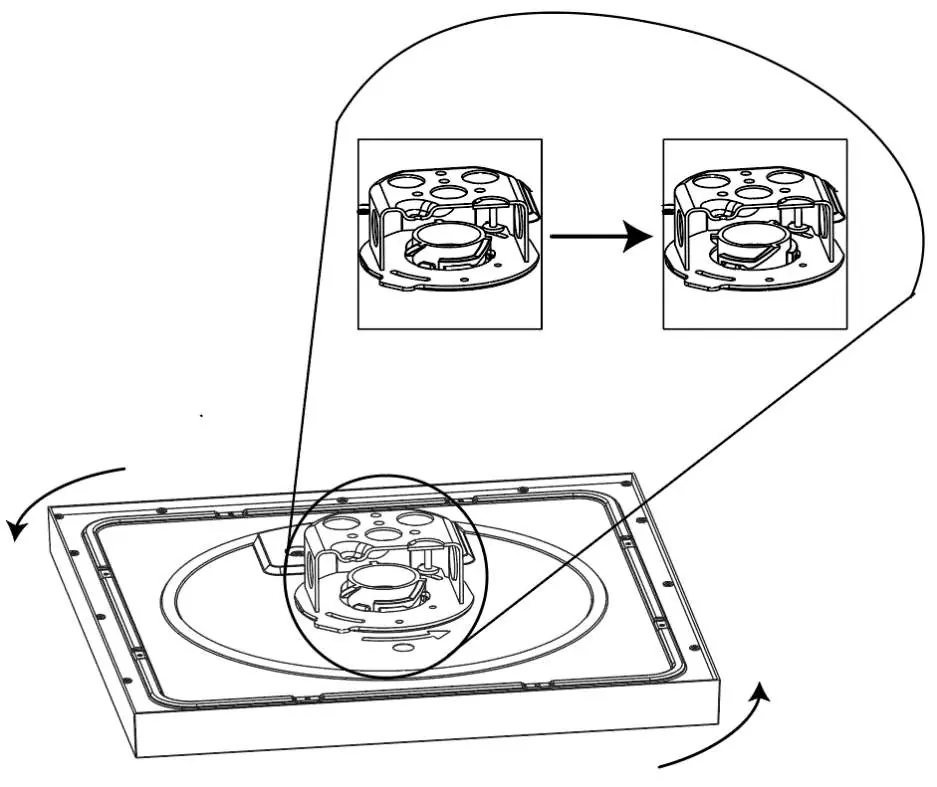

Zablokowanie oprawy poprzez przekręcenie
Zablokowanie oprawy poprzez przekręcenie

Rozwiązywanie problemów

Jeśli oprawa nie działa, sprawdź:

  • Czy przewody są poprawnie podłączone.
  • Czy oprawa jest prawidłowo uziemiona.
  • Czy napięcie zasilania jest zgodne z wymaganiami.

Informacje o producencie

Acuity Brands, Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Oprawa nie działa po instalacji.

Sprawdź poprawność podłączenia przewodów zasilających, upewnij się, że oprawa jest prawidłowo uziemiona i sprawdź, czy napięcie w sieci jest zgodne z wymaganiami.

Szczelina między oprawą a sufitem.

Jeśli puszka przyłączeniowa wystaje poza płaszczyznę sufitu, może powstać widoczna szczelina.

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników.
  • Upewnij się, że posiadasz puszkę przyłączeniową 4" (min. 1 3/4" głębokości).
  • Sprawdź zawartość opakowania zgodnie z listą części.
  • Ustaw temperaturę barwową przełącznikiem na obudowie.
  • Przygotuj narzędzia: śrubokręt, rękawice, okulary ochronne.

Parametry w praktyce

0-10V Dimming
Funkcja ściemniania dostępna w wybranych modelach; wymaga podłączenia dedykowanych przewodów sterujących.
Color Temperature Switch
Przełącznik na obudowie pozwalający wybrać barwę światła przed montażem.

Ilustracje i schematy

  • Rysunek 2: Lokalizacja przełącznika temperatury barwowej.
  • Rysunek 3: Wskazówki dotyczące wyrównania wspornika montażowego.
  • Rysunek 7: Sposób wyrównania strzałek na wsporniku i oprawie.
  • Rysunek 8: Procedura przekręcania oprawy w celu zablokowania jej na wsporniku.

Zgodność modelu

  • Wymagana puszka przyłączeniowa 4" (metalowa lub plastikowa).
  • Minimalna głębokość puszki: 1 3/4".
  • Minimalna średnica wolnej przestrzeni w puszce: 3".
