Instrukcja obsługi lampy Fiilex QUAD Color
Szybki przewodnik po obsłudze lampy Fiilex QUAD Color. Dowiedz się, jak sterować trybami pracy, ustawiać prędkość wentylatora, ściemnianie oraz konfigurować połączenia DMX i Ethernet.
Spis treści
Najważniejsze informacje z instrukcji
Lampa Fiilex QUAD Color jest przeznaczona wyłącznie do użytku profesjonalnego. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi lokalnej oraz zdalnego sterowania przez protokoły DMX, RDM i Ethernet (ArtNet/sACN). Przed użyciem upewnij się, że otwory wentylacyjne są drożne, a w przypadku montażu podwieszanego użyto linki zabezpieczającej.
Opis urządzenia
Urządzenie posiada panel sterowania z wyświetlaczem OLED oraz liczne porty komunikacyjne. Kluczowe elementy to:
- Panel sterowania: Wyświetlacz OLED, pokrętła Intensity, CCT/HUE, GN/SAT oraz panel nawigacyjny.
- Złącza: Wejście/wyjście DMX (XLR 5-pin), port LAN, port USB-C (do aktualizacji oprogramowania) oraz port USB-A (zasilanie 5V/1A).
- Mechanika: Dźwignia blokady przechyłu (Tilt Lock Lever) oraz jarzmo (Yoke).
Obsługa lampy
Wybór trybów pracy odbywa się poprzez menu MODES, do którego wchodzi się za pomocą panelu nawigacyjnego. Lampa oferuje dwa główne sposoby sterowania:
- Sterowanie lokalne (Manual): Użyj pokrętła Intensity lub panelu nawigacyjnego do zmiany parametrów. W trybach CCT i HSI użyj pokręteł CCT/HUE oraz GN/SAT.
- Sterowanie zdalne (DMX/RDM/Ethernet): Po podłączeniu sygnału wyświetlacz pokaże status połączenia (DMX OK lub NO DMX).
Ustawienia i konfiguracja
Menu SETTINGS pozwala na zaawansowaną konfigurację urządzenia:
- Prędkość wentylatora: Dostępne opcje to Off (wyłączony, ograniczony czas pracy), Variable (zależna od intensywności światła), Silent (zredukowana prędkość) oraz Full Speed (pełna prędkość).
- Ściemnianie (Dimming): Opcja Sharp (do efektów błyskowych i stroboskopowych) oraz Smooth (do płynnych przejść).
- Sieć: Konfiguracja ustawień ArtNet i sACN.
- Informacje: Podgląd wersji oprogramowania układowego oraz temperatury urządzenia.
Bezpieczeństwo
Lampa należy do Grupy Ryzyka 1 (Risk Group 1) zgodnie z normą EN 62471 i EN 62778. Należy unikać patrzenia bezpośrednio w źródło światła przez dłuższy czas. Nie wolno demontować urządzenia, instalować go w wilgotnych miejscach ani zasłaniać otworów wentylacyjnych. Używaj wyłącznie zasilaczy i akcesoriów zatwierdzonych przez Fiilex.
Informacje o producencie
Fiilex
Praktyczna pomoc
Typowe problemy
Wentylator nie działa lub pracuje głośno
Sprawdź ustawienia prędkości wentylatora w menu SETTINGS. Ustawienie 'Off' ogranicza czas pracy urządzenia.
Brak reakcji na sygnał DMX
Sprawdź status połączenia na wyświetlaczu (NO DMX). Upewnij się, że kable XLR są poprawnie wpięte w porty DMX Input/Output.
Potrzeba aktualizacji oprogramowania
Użyj portu USB-C znajdującego się na panelu tylnym urządzenia.
Przed użyciem
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- W przypadku montażu podwieszanego użyj linki zabezpieczającej (brak w zestawie).
- Używaj wyłącznie zasilaczy zatwierdzonych przez Fiilex.
- Sprawdź, czy urządzenie nie jest instalowane w wilgotnym lub mokrym miejscu.
Parametry w praktyce
- DMX/RDM/Ethernet
- Protokoły komunikacyjne umożliwiające zdalne sterowanie lampą.
- Risk Group 1
- Klasyfikacja bezpieczeństwa fotobiologicznego; unikać długotrwałego patrzenia w źródło światła.
Ilustracje i schematy

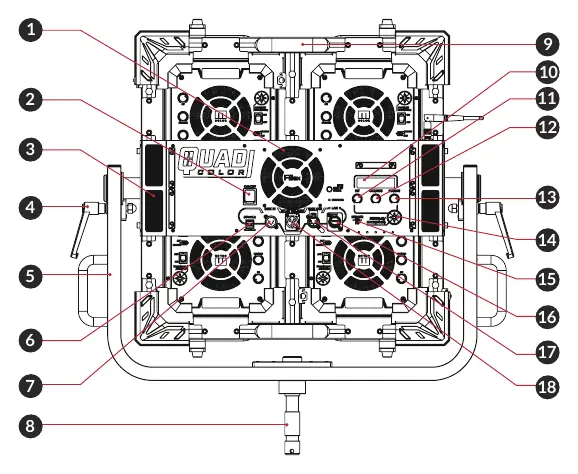

- Schemat części (Parts Diagram) wskazuje lokalizację wszystkich portów, pokręteł i elementów mechanicznych, takich jak jarzmo i dźwignia blokady.
- Panel sterowania (OLED) wyświetla aktualny tryb pracy, status DMX oraz parametry takie jak temperatura.
Zgodność modelu
- Lampa przeznaczona wyłącznie do użytku profesjonalnego.
- Wymaga zasilaczy zatwierdzonych przez producenta.
