Instrukcja obsługi lampy LED Aputure LS 1200D Pro
Szybki przewodnik po obsłudze lampy LED Aputure LS 1200D Pro. Dowiedz się, jak skonfigurować oświetlenie, podłączyć zasilanie, sterować za pomocą DMX lub aplikacji Sidus Link oraz korzystać z efektów świetlnych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Aputure LS 1200D Pro to profesjonalna lampa LED o wysokiej mocy, przeznaczona do pracy w studiu filmowym i telewizyjnym. Urządzenie wspiera sterowanie bezprzewodowe przez aplikację Sidus Link oraz standardowe sterowanie DMX. Przed użyciem należy bezwzględnie zdjąć osłonę ochronną i upewnić się, że urządzenie jest podłączone do uziemionego gniazda zasilania.
Elementy zestawu
- Głowica lampy LS 1200d Pro
- Skrzynka sterownicza (Control Box)
- Zacisk Lightning Clamp
- 7-pinowy kabel zasilający głowicę (7.5m)
- Kabel zasilający Neutrik powerCON (6m)
- Reflektor Bowens Mount Hyper Reflector (zestaw 3 sztuk: Narrow, Medium, Wide)
- Torba transportowa
Montaż i instalacja
Montaż głowicy: Umieść Junior Pin głowicy w otworze statywu i zablokuj za pomocą pokrętła. Kąt nachylenia można regulować za pomocą uchwytu hamulca.
Zacisk Lightning Clamp: Zamocuj zacisk na statywie lub rurze (średnica 2-5 cm). Aby zamontować skrzynkę sterowniczą, odblokuj dźwignię szybkiego zwalniania, wsuń skrzynkę, aż dźwignia automatycznie wróci na miejsce.
Akcesoria: Aby zamontować reflektor lub osłonę, naciśnij przycisk zwalniający na mocowaniu Bowens, włóż akcesorium i obróć w kierunku przeciwnym do ruchu wskazówek zegara.
Zasilanie
Zasilanie AC: Podłącz kabel Neutrik powerCON do skrzynki sterowniczej i uziemionego gniazda sieciowego (100-240V).
Zasilanie DC: Urządzenie obsługuje zasilanie 48V. Zasilanie jednokierunkowe (720W) pozwala na pracę z połową mocy. Zasilanie dwukierunkowe (A/B) pozwala na pracę z pełną mocą. Jeśli zasilanie A/B nie jest zbalansowane, należy zmniejszyć jasność, aby uniknąć wyłączenia urządzenia.
Obsługa i sterowanie
Panel sterowania: Użyj pokrętła Select do regulacji jasności (0-100%, skok 0.1%) oraz nawigacji po menu. Przycisk MENU otwiera ustawienia zaawansowane.
Aplikacja Sidus Link: Pozwala na zdalne sterowanie lampą przez Bluetooth. Aplikację można pobrać z App Store lub Google Play.
DMX i tryby pracy

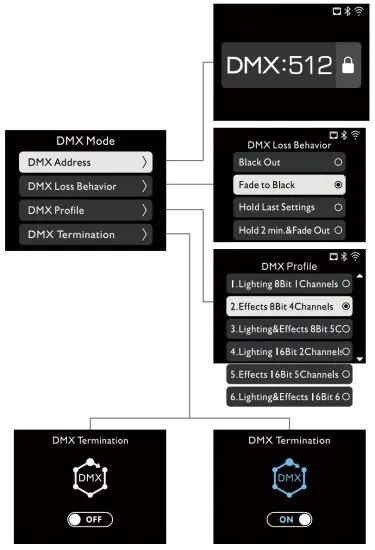

Tryb DMX: Umożliwia sterowanie lampą za pomocą zewnętrznego kontrolera. Dostępne są różne profile (8-bit, 16-bit) oraz ustawienia zachowania po utracie sygnału (Blackout, Fade to Black, Hold last setting).
Tryb Lead-Follow: Pozwala na połączenie wielu lamp kablem DMX, gdzie jedna lampa (Lead) steruje pozostałymi (Follow).
Efekty świetlne: Dostępne efekty to m.in. Paparazzi, Fireworks, Faulty Bulb, Lightning, TV, Pulsing, Strobe, Explosion.
Konserwacja i bezpieczeństwo
- Do czyszczenia używaj wyłącznie suchej ściereczki z mikrofibry.
- Nie blokuj otworów wentylacyjnych.
- W przypadku przegrzania, zmień tryb wentylatora na Smart lub High.
- Nie zanurzaj urządzenia w wodzie.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany serwis.
Informacje o producencie
Aputure Imaging Industries Co., Ltd.
Praktyczna pomoc
Typowe problemy
Lampa wyłącza się lub wyświetla ostrzeżenie o przegrzaniu
Zmień tryb wentylatora na Smart lub High w menu ustawień.
Brak pełnej mocy przy zasilaniu DC
Upewnij się, że używasz zasilania dwukierunkowego (A/B) 48V lub zasilacza 48V o stałym napięciu.
Błąd połączenia DMX
Sprawdź adresowanie DMX, ustawienia terminacji oraz czy kabel DMX jest poprawnie podłączony.
Przed użyciem
- Zdejmij osłonę ochronną przed włączeniem lampy.
- Upewnij się, że gniazdo zasilania jest uziemione.
- Sprawdź, czy 7-pinowy kabel głowicy jest poprawnie wpięty i zablokowany.
- Upewnij się, że zacisk Lightning Clamp jest stabilnie zamocowany na statywie.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
Parametry w praktyce
- Active Cooling
- Aktywne chłodzenie wentylatorem, wymagane do pracy przy wysokiej mocy.
Ilustracje i schematy
- Schemat DMX: Pokazuje piny dla wejścia (IN) i wyjścia (OUT) sygnału sterującego.
- Lightning Clamp: Instrukcja montażu zacisku na statywie i mocowania skrzynki sterowniczej.
Zgodność modelu
- Kompatybilne z akcesoriami z mocowaniem Bowens.
- Współpracuje z aplikacją Sidus Link (Bluetooth).
- Obsługuje protokoły DMX, RDM, Art-net oraz sACN.
