Instrukcja obsługi lampy LED GVM 1200B AIO
Kompletny przewodnik użytkownika dla lampy LED GVM 1200B AIO. Dowiedz się, jak zainstalować urządzenie, obsługiwać tryby oświetlenia, sterować lampą przez aplikację oraz rozwiązywać typowe problemy techniczne.
Spis treści
Najważniejsze informacje
Lampa GVM 1200B AIO to profesjonalne oświetlenie typu COB LED przeznaczone do fotografii i wideo. Urządzenie oferuje regulację temperatury barwowej w zakresie 2700K-6800K oraz wysoki współczynnik oddawania barw (CRI 97+). Przed użyciem należy zdjąć osłonę ochronną i upewnić się, że temperatura otoczenia mieści się w zakresie od -20°C do 45°C.

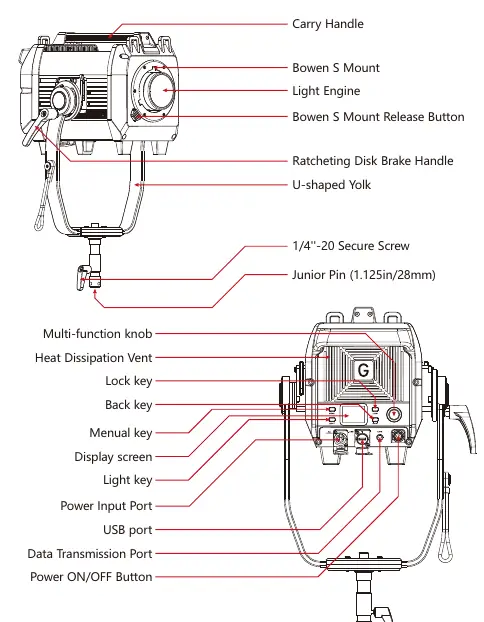

Opis urządzenia
Lampa wyposażona jest w mocowanie Bowens, które umożliwia montaż różnych modyfikatorów światła. Panel sterowania zawiera wyświetlacz, pokrętło wielofunkcyjne oraz przyciski Menu, Light, Lock i Back. Urządzenie posiada porty zasilania AC oraz porty danych do sterowania zewnętrznego.
Montaż i instalacja
- Montaż na statywie: Wsuń odbiornik 5/8" na trzpień statywu, dociśnij do końca i dokręć pokrętło zabezpieczające na jarzmie (yoke). Upewnij się, że lampa jest stabilna.
- Regulacja kąta: Poluzuj uchwyt blokujący kąt na boku jarzma, ustaw pożądany kąt nachylenia i dokręć uchwyt.
- Montaż reflektora: Dopasuj trzy wypustki reflektora do wycięć w mocowaniu Bowens, włóż reflektor i przekręć zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
- Demontaż z jarzma: Naciśnij mechanizm zwalniający po obu stronach jarzma i wyciągnij lampę do góry.
Obsługa i sterowanie
Sterowanie odbywa się za pomocą pokrętła wielofunkcyjnego (obrót wybiera parametry, kliknięcie potwierdza) oraz przycisków funkcyjnych:
- Menu: Dostęp do ustawień systemowych (DMX, krzywe ściemniania, Bluetooth, wentylator, język, aktualizacja).
- Light: Przejście do trybu ściemniania CCT.
- Lock: Przytrzymaj 2 sekundy, aby zablokować/odblokować przyciski i pokrętło.
- Back: Powrót do poprzedniego menu.
Tryby pracy
- CCT Mode: Regulacja intensywności (INT) i temperatury barwowej (CCT).
- Source Matching Mode: Dostępny przez aplikację; symulacja 12 źródeł światła (np. Tungsten, HMI, Daylight).
- Effects Mode: Dostępny przez aplikację/DMX; 12 efektów świetlnych (np. Lightning, Strobe, Fire).
Łączność i aplikacja
Lampa obsługuje sterowanie przez aplikację GVM (iOS/Android) za pomocą Bluetooth Mesh. Port danych umożliwia podłączenie akcesoriów GVM (sprzedawanych oddzielnie) do sterowania DMX/RDM, CRMX lub Art-Net/sACN. Aktualizacja oprogramowania możliwa jest przez port USB-C przy użyciu pamięci flash sformatowanej w systemie FAT32.
Konserwacja
Przed czyszczeniem zawsze odłącz zasilanie. Używaj wyłącznie suchej, miękkiej szmatki. Nie używaj środków czyszczących ani płynów na bazie rozpuszczalników. Przechowuj urządzenie w suchym, dobrze wentylowanym miejscu.
Informacje o producencie
GVM
Praktyczna pomoc
Typowe problemy
Wskaźnik nie świeci
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazdka i lampy.
Nie można znaleźć urządzenia w aplikacji
Włącz Bluetooth i dane sieciowe w telefonie (Android wymaga GPS). Zresetuj Bluetooth w lampie.
Brak sterowania w aplikacji
Zrestartuj lampę, odczekaj 5 sekund, aż pojawi się status online. Jeśli problem trwa, zresetuj Bluetooth i dodaj urządzenie ponownie.
Przed użyciem
- Zdejmij osłonę ochronną z lampy.
- Upewnij się, że temperatura otoczenia wynosi od -20°C do 45°C.
- Sprawdź, czy używasz oryginalnego zasilacza.
- Upewnij się, że lampa jest stabilnie zamocowana na statywie.
- Sprawdź, czy wszystkie blokady (jarzmo, reflektor) są dokręcone.
Ilustracje i schematy
- Panel sterowania: Pokrętło wielofunkcyjne służy do nawigacji i regulacji parametrów.
- Mocowanie Bowens: Standardowe mocowanie dla softboxów i czasz.
- Porty danych: Służą do podłączenia opcjonalnych adapterów DMX/CRMX.
Zgodność modelu
- Akcesoria DMX/RDM (DCB-XLR5), CRMX (CCB-XLR5) oraz Ethernet (LCB-RJ45) wymagają osobnego zakupu.
- Tryby Source Matching i Effects są dostępne wyłącznie przez aplikację mobilną.
- Aktualizacja firmware wymaga pamięci USB sformatowanej w systemie FAT32.
