Instrukcja obsługi panelu LED Nanlite MixPad II 11C

Szybki przewodnik po obsłudze panelu LED Nanlite MixPad II 11C. Dowiedz się, jak podłączyć zasilanie, zmieniać tryby pracy (CCT, HSI, efekty specjalne) oraz rozwiązywać typowe problemy z urządzeniem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy panelu i rozmieszczenie elementów sterujących Strona 3 Podłączenie zasilacza sieciowego Strona 5 Włączanie urządzenia Strona 7

Najważniejsze informacje z instrukcji

Nanlite MixPad II 11C to panel LED RGBWW przeznaczony do profesjonalnego oświetlenia. Instrukcja zawiera wytyczne dotyczące zasilania, obsługi trybów pracy oraz konserwacji urządzenia. Przed użyciem należy sprawdzić, czy napięcie zasilacza jest zgodne z wymaganiami urządzenia (DC 7.2-15V).

Opis urządzenia

Panel wyposażony jest w następujące elementy sterujące:

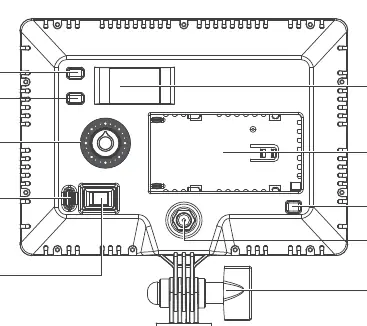

Schemat budowy panelu i rozmieszczenie elementów sterujących
Schemat budowy panelu i rozmieszczenie elementów sterujących
  • MODE: Przełączanie między trybami CCT-HARD, CCT-SOFT, HSI, EFFECT i MENU.
  • SWITCH: Wybór opcji wewnątrz trybu.
  • Knob (Pokrętło): Wybór opcji i regulacja wartości parametrów.
  • Power: Włącznik/wyłącznik zasilania.
  • USB Type-C: Port służący wyłącznie do aktualizacji oprogramowania układowego.
  • Battery holder: Uchwyt na akumulatory Sony NP-F lub NP-FM.
  • Angle fixing knob: Pokrętło blokady kąta nachylenia.

Zasilanie

Urządzenie może być zasilane na dwa sposoby:

Podłączenie zasilacza sieciowego

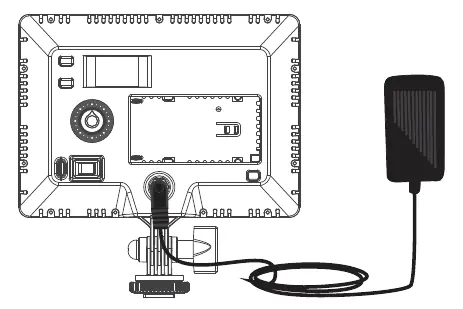

Podłączenie zasilacza sieciowego
  • Zasilacz sieciowy: Podłączany do gniazda DC power socket. Upewnij się, że parametry zasilacza są zgodne z wymaganiami urządzenia. Zasilacz jest sprzedawany oddzielnie.
  • Akumulator: Kompatybilny z akumulatorami litowymi Sony NP-F lub NP-FM. Akumulator jest sprzedawany oddzielnie.

Obsługa i tryby pracy

Włącz urządzenie przyciskiem Power. Logo NANLITE pojawi się na ekranie startowym.

Włączanie urządzenia
Włączanie urządzenia

Zmiana trybów

Użyj przycisku MODE, aby przełączać się między dostępnymi trybami:

  • CCT-HARD / CCT-SOFT: Regulacja temperatury barwowej (2700K-6500K) oraz jasności (DIM). W trybie HARD dostępna jest dodatkowo korekcja G/M (-100 do +100).
  • HSI: Tryb kolorowy. Umożliwia regulację odcienia (HUE), nasycenia (SAT) oraz jasności (DIM).
  • EFFECT: Dostępnych jest 17 efektów specjalnych, m.in.: Hue Loop, CCT Loop, INT Loop, CCT Flash, HUE Flash, CCT Pulse, Hue Pulse, Storm, Police Car, TV, Paparazzi, Candle/Fire, Disco, Bad Bulb, Firework, Explosion, Welding.
  • MENU: Ustawienia kanału (CH 001-512), języka (chiński/angielski) oraz sprawdzenie wersji oprogramowania.

W każdym trybie użyj przycisku SWITCH, aby wybrać parametr, a następnie obróć pokrętło (Knob), aby zmienić jego wartość.

Bezpieczeństwo i konserwacja

  • Nie umieszczaj żadnych przedmiotów na emiterze światła.
  • Chroń urządzenie przed kontaktem z cieczami.
  • Nie używaj w pobliżu substancji łatwopalnych (alkohol, benzyna).
  • Czyść urządzenie suchą szmatką z użyciem czystej wody lub neutralnego środka czyszczącego.
  • Nie naprawiaj urządzenia samodzielnie – próby naprawy unieważniają gwarancję.

Praktyczna pomoc

Typowe problemy

Światło nie włącza się

Przytrzymaj przycisk zasilania. Jeśli logo NANLITE się nie wyświetla, podłącz urządzenie do źródła zasilania.

Wyświetlacz działa, ale brak światła

Sprawdź, czy jasność (DIM) nie jest ustawiona na 0% lub czy lampa nie znajduje się w trybie efektów (np. storm/welding), który może powodować przerwy w świeceniu.

Światło migocze

Upewnij się, że urządzenie nie pracuje w ekstremalnych temperaturach i nie jest włączony tryb efektów (EFFECT).

Przed użyciem

  • Sprawdź zawartość opakowania pod kątem uszkodzeń transportowych.
  • Upewnij się, że napięcie zasilacza jest zgodne z wymaganiami urządzenia.
  • Zainstaluj naładowany akumulator Sony NP-F/NP-FM lub podłącz zasilacz.
  • Sprawdź, czy urządzenie jest stabilnie zamontowane na statywie lub aparacie.

Ilustracje i schematy

  • 1. MODE: Przycisk wyboru trybu pracy.
  • 2. SWITCH: Przycisk wyboru opcji do edycji.
  • 3. Knob: Pokrętło regulacji wartości parametrów.
  • 4. USB Type-C: Port serwisowy do aktualizacji firmware.
  • 10. DC power socket: Gniazdo zasilania zewnętrznego.

Zgodność modelu

  • Zasilacz sieciowy nie jest dołączony do zestawu.
  • Akumulator nie jest dołączony do zestawu.
  • Kompatybilne akumulatory: Sony NP-F, NP-FM.
