Leitner Gate Keeper – Instrukcja montażu i obsługi

Opis produktu

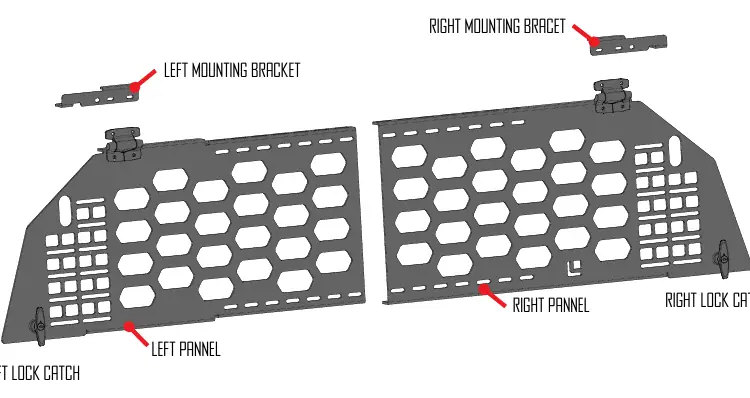

Leitner Gate Keeper to system paneli zaprojektowany do współpracy z bagażnikami ACS Forged. Zapewnia dodatkową organizację przestrzeni ładunkowej oraz zabezpieczenie przewożonego sprzętu. System składa się z lewego i prawego panelu oraz dedykowanych uchwytów montażowych.

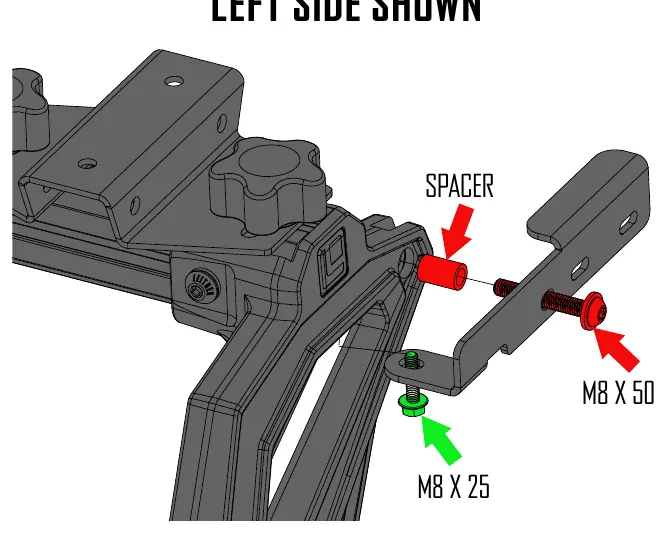

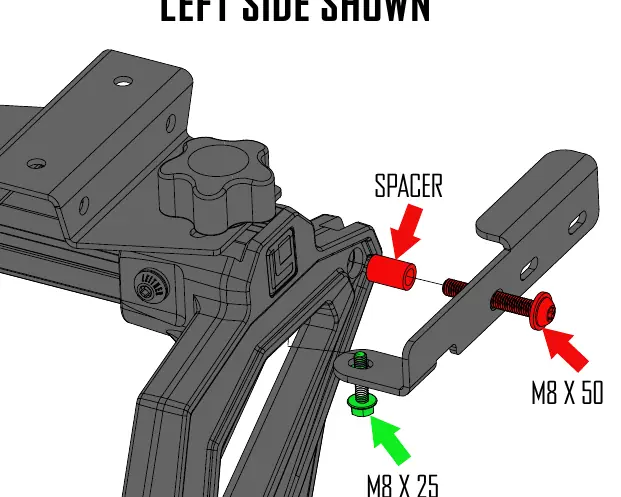

Przygotowanie i montaż

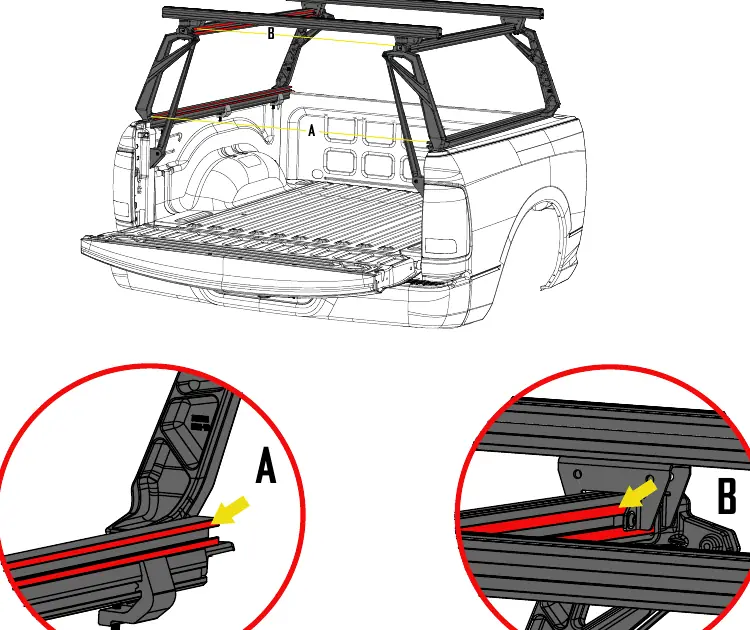

Przed przystąpieniem do instalacji upewnij się, że posiadasz wymagane narzędzia: klucz dynamometryczny, nasadki Torx T30 i T40, klucze płaskie 10mm i 13mm oraz miarkę. Zaleca się pracę w dwie osoby. Przed montażem należy sprawdzić, czy bagażnik ACS Forged jest ustawiony prostopadle (kwadratowo) zgodnie z oryginalną instrukcją bagażnika.

• Ważne: Nie przekraczaj momentów dokręcania: śruby 8mm dokręcaj z siłą 16 ft-lb, a śruby 6mm z siłą 10 ft-lb.
• Zabezpiecz podłoże (np. kocem), aby uniknąć zarysowań elementów podczas montażu.
• W przypadku konieczności regulacji szerokości bagażnika, poluzuj śruby tylnej poprzeczki i ustaw odpowiedni wymiar przed montażem paneli.

Regulacja i obsługa

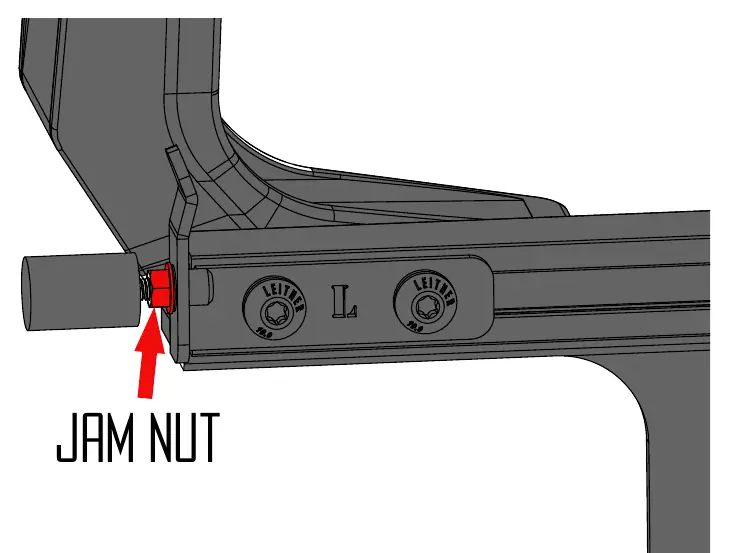

Po zamontowaniu paneli na wspornikach, konieczne jest precyzyjne ustawienie zawiasów oraz mechanizmu blokującego. Panele powinny być ustawione tak, aby zapadka zamka wchodziła w uchwyt bez oporów, ale zapewniała stabilne zamknięcie. W razie potrzeby wyreguluj gumowy ogranicznik (rubber stop) za pomocą nakrętki kontrującej (jam nut), aby uzyskać optymalny docisk.

Bezpieczeństwo i konserwacja

Przestrzeganie zasad bezpieczeństwa jest kluczowe dla trwałości systemu:

• Maksymalne obciążenie wynosi 150 funtów (ok. 68 kg) w terenie oraz 300 funtów (ok. 136 kg) na drodze utwardzonej. Pamiętaj, że limit ten jest zawsze podrzędny wobec zaleceń producenta pojazdu.
• Regularnie sprawdzaj dokręcenie wszystkich śrub, pokręteł i zamków przed każdą podróżą.
• Zamki wymagają okresowej konserwacji przy użyciu smarów suchych lub grafitu, aby zapewnić ich płynne działanie.
• Unikaj szybkiej jazdy w trudnym terenie z dużym obciążeniem, gdyż może to prowadzić do uszkodzeń konstrukcji, które nie podlegają gwarancji.

Usterki i utylizacja

W przypadku problemów z dopasowaniem, sprawdź ponownie wypoziomowanie bagażnika. Jeśli otwory montażowe nie pokrywają się, w ostateczności dopuszcza się delikatne rozwiercenie otworów w dolnym wsporniku montażowym. Wszelkie uszkodzenia wynikające z niewłaściwego montażu lub nadużywania produktu nie są objęte dwuletnią gwarancją producenta.
