Instrukcja montażu lampy sufitowej Leuchten Direkt 996443
Szybki przewodnik montażu lampy sufitowej Leuchten Direkt 996443. Instrukcja zawiera schemat podłączenia elektrycznego, kroki instalacji oraz dane techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy sufitowej Leuchten Direkt 996443 należy bezwzględnie wyłączyć zasilanie elektryczne w obwodzie. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi. Lampa jest przeznaczona do montażu na suficie i wymaga dwóch żarówek z gwintem E27.
Dane techniczne
- Napięcie zasilania: 230V / 50Hz
- Źródło światła: 2x E27, maksymalna moc 60W na każde gniazdo
- Wymagane wiertło: 6mm
Instrukcja montażu
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.

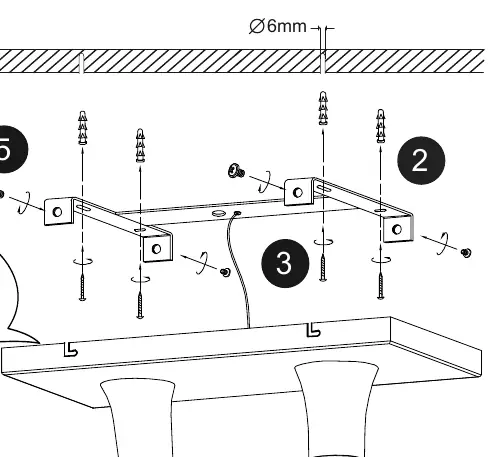

- Wywierć otwory w suficie przy użyciu wiertła 6mm.
- Zamontuj wspornik montażowy do sufitu za pomocą dołączonych kołków i śrub.
- Podłącz przewody elektryczne do kostki przyłączeniowej:
- a (symbol uziemienia) - przewód ochronny (żółto-zielony)
- b (N) - przewód neutralny (niebieski)
- c (L) - przewód fazowy (brązowy lub czarny)
- Przymocuj obudowę lampy do wspornika montażowego.
- Wkręć żarówki E27 w oprawki.
- Włącz zasilanie elektryczne.
Praktyczna pomoc
Typowe problemy
Upewnij się, że przewód uziemiający (a) jest podłączony do zacisku z symbolem uziemienia, neutralny (b) do N, a fazowy (c) do L.
Sprawdź, czy żarówki są poprawnie wkręcone oraz czy zasilanie w obwodzie zostało włączone.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac
- Przygotuj wiertło o średnicy 6mm
- Upewnij się, że posiadasz dwie żarówki z gwintem E27 (max 60W każda)
- Sprawdź, czy masz dostęp do przewodów zasilających w suficie
