Instrukcja obsługi lampy ściennej Lindby 9949023
Kompletny przewodnik instalacji i konfiguracji zewnętrznej lampy ściennej Lindby 9949023. Instrukcja zawiera schematy montażu, podłączenia elektrycznego, ustawienia czujnika ruchu oraz informacje o serwisowaniu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Lindby 9949023 to zewnętrzne oświetlenie LED o mocy 18W, wymagające montażu stacjonarnego. Instalacja wymaga podłączenia do sieci 230V zgodnie ze schematem (L i N). Czujnik ruchu działa w zakresie 30°/150° przy montażu do 6m wysokości. str. 1, 2
Najważniejsze czynności
- Montaż lampy str. 2
Pierwsze uruchomienie
- Wyłącz zasilanie, zamontuj podstawę, podłącz przewody L i N, zamontuj obudowę. str. 2
Problemy i rozwiązania
Brak działania
Sprawdź podłączenie przewodów L i N oraz zasilanie.
str. 2Konserwacja i reset
- Wymiana źródła światła lub układu sterującego musi być wykonana przez profesjonalistę. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 18W | Pobór mocy LED | str. 1 |
| Zasilanie | 230V ~ 50Hz | Napięcie sieciowe | str. 1 |
| Klasa szczelności | IP65 | Ochrona przed pyłem i wodą | str. 1 |
Gdzie szukać w PDF
- Informacje ogólne i zawartość str. 1
- Instrukcja montażu i schemat str. 2
- Informacje o serwisowaniu i klasie energetycznej str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa ścienna Lindby 9949023 to urządzenie przeznaczone do stacjonarnego montażu na zewnątrz budynków. Produkt posiada klasę szczelności IP65, co oznacza pełną ochronę przed pyłem oraz strugami wody. Lampa zasilana jest napięciem 230V i wyposażona jest w zintegrowane źródło światła LED o mocy 18W.
Zawartość zestawu
- 1x Lampa ścienna
- Elementy montażowe
- Instrukcja montażu
Montaż i instalacja
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne. Montaż powinien być przeprowadzony zgodnie z poniższymi krokami:
- Wyłącz zasilanie główne.
- Zdejmij obudowę lampy, odkręcając śruby mocujące.
- Przygotuj otwory montażowe na ścianie zgodnie z rozstawem w podstawie lampy.
- Przeprowadź przewody zasilające przez uszczelkę w podstawie lampy.
- Przykręć podstawę lampy do ściany.
- Podłącz przewody zgodnie ze schematem elektrycznym.
- Zamontuj obudowę lampy z powrotem na podstawie.
Podłączenie elektryczne
Podłączenie musi być wykonane przez wykwalifikowanego elektryka. Należy przestrzegać oznaczeń:
- L (Live conductor): Przewód prądowy (brązowy lub czarny)
- N (Neutral conductor): Przewód zerowy (niebieski)
Ustawienia czujnika
Lampa wyposażona jest w czujnik o następujących parametrach:
- Kąt detekcji: 30° / 150°
- Maksymalna wysokość montażu: 6 metrów
Serwis i konserwacja
Produkt zawiera źródło światła oraz układ sterujący, które mogą być wymienione wyłącznie przez profesjonalistę (serwisanta lub elektryka). Użytkownik nie powinien samodzielnie ingerować w wewnętrzne komponenty elektroniczne lampy.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy przewody L (prądowy) i N (zerowy) są poprawnie podłączone do odpowiednich zacisków oraz czy zasilanie w sieci jest włączone.
Czujnik nie reaguje na ruch
Upewnij się, że wysokość montażu nie przekracza 6 metrów oraz że pole widzenia czujnika nie jest zasłonięte przez przeszkody.
Przed użyciem
- Upewnij się, że zasilanie 230V jest wyłączone przed rozpoczęciem prac.
- Sprawdź, czy ściana jest odpowiednia do montażu lampy.
- Upewnij się, że posiadasz wszystkie elementy montażowe z zestawu.
- Zweryfikuj, czy miejsce montażu pozwala na zachowanie kąta detekcji czujnika.
Ilustracje i schematy

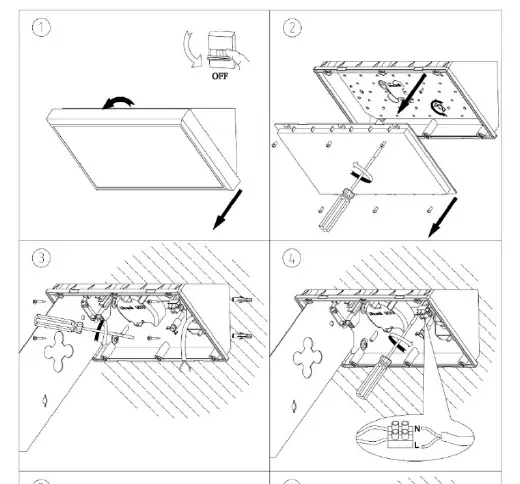

- Schemat instalacji pokazuje kolejność demontażu obudowy, mocowania podstawy do ściany oraz podłączenia przewodów.
- Schemat elektryczny wskazuje poprawne przypisanie przewodów L i N do zacisków.
Zgodność modelu
- Źródło światła LED jest wymienne, ale tylko przez profesjonalistę.
- Układ sterujący (zasilacz) jest wymienny, ale tylko przez profesjonalistę.
