Instrukcja montażu ścianki wystawowej LookOurWay 10ft SEG Backlit
Dowiedz się, jak poprawnie zmontować ściankę wystawową LookOurWay 10ft SEG Backlit. Przewodnik zawiera instrukcje krok po kroku dotyczące składania stelaża, montażu grafiki SEG oraz wskazówki dotyczące konserwacji i przechowywania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu ścianki wystawowej LookOurWay 10ft SEG Backlit. Proces składa się z dwóch głównych etapów: złożenia aluminiowego stelaża oraz poprawnego wpięcia grafiki typu SEG (Silicone Edge Graphics) w kanały ramy. Należy upewnić się, że wszystkie elementy są poprawnie połączone przed przystąpieniem do instalacji grafiki.
Elementy zestawu
- Dolna rama (3 szt.)
- Dolny bok z blokadą (2 szt.)
- Górny bok z blokadą (2 szt.)
- Górna rama (3 szt.)
- Dolne słupki wsporcze (2 szt.)
- Słupki wsporcze (4 szt.)
- Poziomy słupek wsporczy
- Stopki ramy
- Przewód zasilający
- Walizka transportowa
- Rama SEG
- Grafika
Montaż stelaża

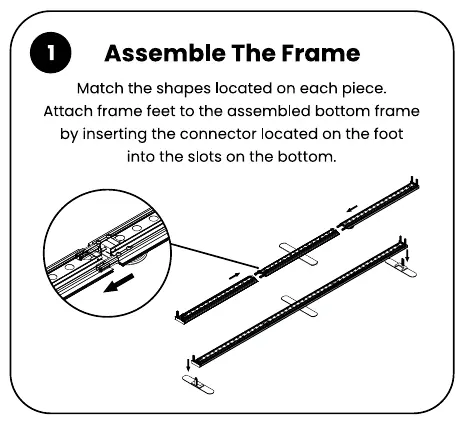

- Dopasuj kształty na każdym elemencie. Połącz stopki ramy z dolną ramą, wsuwając złącze w otwory.
- Dołącz dolny bok z blokadą do dolnej ramy, zatrzaskując elementy. Zamontuj dolne słupki wsporcze, wpinając klipsy w kanał ramy.
- Połącz górny bok z blokadą z dolnym bokiem. Zamontuj słupki wsporcze i poziomy słupek wsporczy, wpinając klipsy w kanał ramy.
- Zamontuj pozostałe słupki wsporcze i połącz górną ramę, dopasowując kształty.

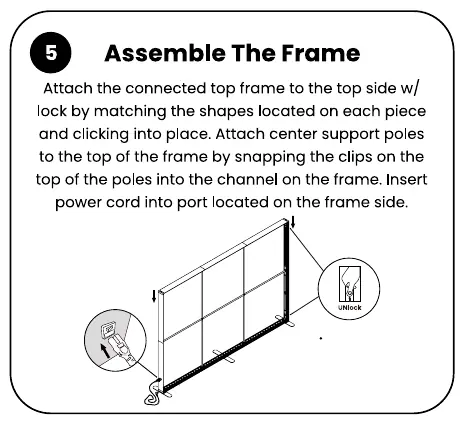

- Połącz górną ramę z górnym bokiem z blokadą. Zamontuj środkowe słupki wsporcze na górze ramy. Podłącz przewód zasilający do portu znajdującego się z boku ramy.
Instalacja grafiki
- Rozpocznij od rogów: wsuń krawędź grafiki w kanał ramy, poruszając się ruchem zgodnym z ruchem wskazówek zegara.
- Przejdź do środków: wsuń środkowe części grafiki w kanał ramy po każdej stronie.
- Dokończ instalację: wsuń pozostałe fragmenty grafiki, zaczynając od punktów środkowych w kierunku rogów.
Przechowywanie i konserwacja
Hardware: Przechowuj w chłodnym i suchym miejscu. Czyść za pomocą wilgotnej szmatki.
Grafika: Pierz w pralce w zimnej wodzie, używając delikatnego cyklu. Susz wyłącznie na powietrzu. W przypadku zagnieceń użyj parownicy. Nie czyść chemicznie.
Praktyczna pomoc
Typowe problemy
Zagniecenia na grafice
Użyj parownicy, aby wygładzić materiał po montażu.
Trudności z dopasowaniem elementów ramy
Upewnij się, że dopasowujesz kształty oznaczone na każdym elemencie przed zatrzaśnięciem.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części (1-12).
- Przygotuj czyste miejsce do montażu.
- Upewnij się, że masz dostęp do zasilania dla podświetlenia.
- Zidentyfikuj elementy ramy przed rozpoczęciem łączenia.
Parametry w praktyce
- SEG (Silicone Edge Graphics)
- System wykończenia grafiki silikonową krawędzią, która wchodzi w kanał ramy, zapewniając gładkie napięcie materiału.
Ilustracje i schematy
- Kroki 1-5 pokazują sekwencję łączenia elementów stelaża (dolne, boczne, górne ramy i słupki).
- Kroki 6-8 ilustrują technikę wsuwania silikonowej krawędzi grafiki w kanały ramy, zaczynając od rogów.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń (targi, wystawy).
