Instrukcja obsługi zestawu oświetlenia LED do namiotu LookOurWay 10M1011004-2P
Dowiedz się, jak ładować, montować i obsługiwać zestaw oświetlenia LED do namiotu LookOurWay 10M1011004-2P. Instrukcja zawiera specyfikację techniczną, opis trybów pracy oraz wskazówki dotyczące użytkowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Zestaw oświetlenia LED LookOurWay jest przeznaczony do montażu na stelażach namiotów typu canopy. Urządzenie wymaga naładowania przed pierwszym użyciem. Lampa oferuje cztery tryby pracy, w tym tryb odstraszający owady (bursztynowy) oraz funkcję latarki.
Specyfikacja techniczna
- Zasilanie: DC5V 1A (ładowarka USB w zestawie)
- Typ baterii: Litowo-jonowa
- Czas pracy: 6-8 godzin
- Jasność: 390 lumenów na lampę
- Temperatura barwowa: 6500K (jasna biel)
- Wymiary lampy: 12.5" x 1.5" x 1.5"
- Klasa odporności: IP20
Elementy zestawu
- Lampy LED
- Ładowarka USB
- Kabel USB
- Paski montażowe (hook & loop)
- Etui transportowe EVA
Budowa urządzenia

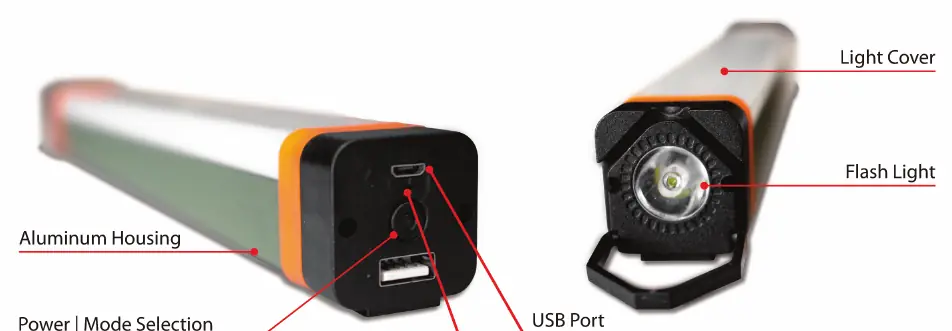

Każda lampa posiada na bocznej obudowie przycisk zasilania i wyboru trybu, port USB do ładowania oraz wskaźnik ładowania. Na jednym z końców obudowy znajduje się dodatkowa funkcja latarki.
Instrukcja obsługi
Ładowanie
Przed użyciem upewnij się, że lampy są w pełni naładowane. Podłącz każdą lampę do źródła zasilania 120V za pomocą dołączonej ładowarki i kabla USB.
Montaż

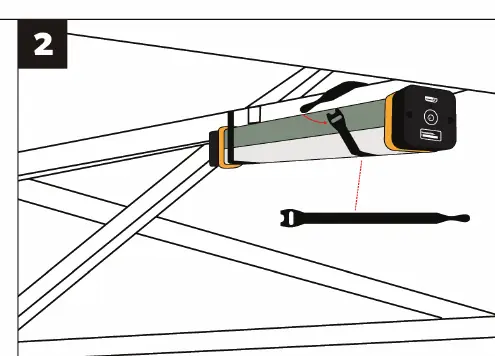

Wyjmij lampę z etui i przymocuj ją do stelaża namiotu za pomocą dołączonych pasków montażowych (hook & loop).
Obsługa trybów

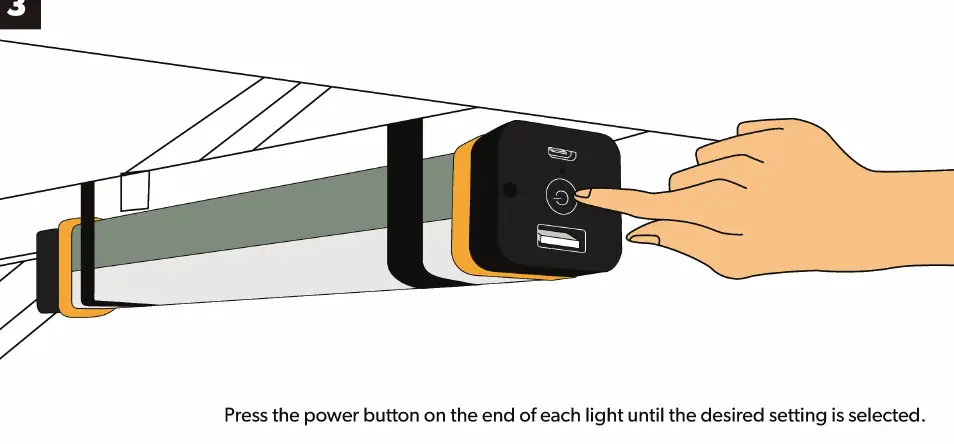

Naciśnij przycisk zasilania znajdujący się na końcu lampy, aby włączyć urządzenie. Kontynuuj naciskanie przycisku, aby przełączać się między dostępnymi trybami: Wysoki, Niski, Bursztynowy (odstraszający owady) oraz Latarka.
Praktyczna pomoc
Typowe problemy
Urządzenie nie świeci
Upewnij się, że urządzenie jest w pełni naładowane przy użyciu dołączonej ładowarki.
Światło nie trzyma się stelaża
Użyj dołączonych pasków montażowych (hook & loop), aby bezpiecznie przymocować lampę do ramy namiotu.
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem
- Sprawdź czy posiadasz wszystkie elementy zestawu
- Upewnij się, że masz dostęp do źródła zasilania 120V dla ładowarki
Ilustracje i schematy
- Panel boczny zawiera przycisk zasilania/wyboru trybu, port USB do ładowania oraz wskaźnik ładowania.
- Latarka znajduje się na końcu obudowy.
Zgodność modelu
- Zaprojektowane do montażu na stelażach namiotów typu canopy.
