Instrukcja obsługi głośnika kompaktowego Majorcom XS 100T VA
Szybki przewodnik po głośniku Majorcom XS 100T VA: specyfikacja techniczna, parametry dźwięku, montaż oraz informacje o certyfikacji EN 54-24.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

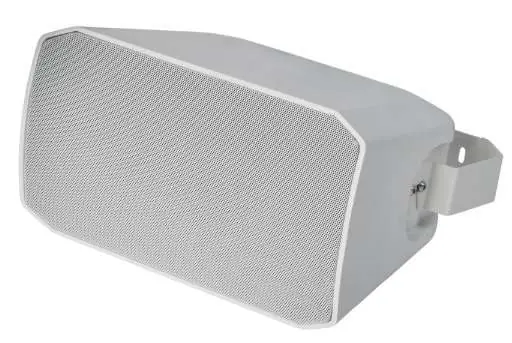

Majorcom XS 100T VA to kompaktowy głośnik o mocy 25/50/100 W, zaprojektowany do systemów ostrzegania głosowego i wykrywania pożaru w budynkach. Urządzenie posiada certyfikat EN 54-24 (Typ B) i charakteryzuje się wysoką odpornością na warunki atmosferyczne (klasa IP66), co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz obiektów.
Opis urządzenia
Głośnik wyposażony jest w dwa 4-calowe przetworniki średnio-niskotonowe oraz wysokotonowy z technologią falowodu. Obudowa wykonana jest z odpornego na uderzenia tworzywa ABS z aluminiową maskownicą. Urządzenie oferuje 4 ustawienia mocy dla linii 100V oraz możliwość pracy w trybie niskiej impedancji.
Montaż i instalacja
W zestawie znajduje się solidny aluminiowy wspornik montażowy, który zapewnia elastyczność instalacji. Głośnik posiada przełącznik wysokich tonów, który umożliwia podbicie o 4 dB, co jest przydatne przy korekcji dźwięku w instalacjach blisko ścian lub sufitów.
Podłączenie
Urządzenie wykorzystuje złącze śrubowe. Maksymalna średnica przewodu wynosi 2,3 mm, a maksymalny przekrój kabla to 4 mm².
Dane techniczne
- Pasmo przenoszenia: 49-22.000 Hz
- Impedancja (100V): 100/200/400 Ohm lub 1x4 Ohm
- SPL (Pmax/4m): 95,1 dB
- Czułość (1W/1m): 86,3 dB
- Wymiary: 341 x 245 x 192 mm
- Waga: 6,5 kg
- Zakres temperatur pracy: -25 do +70 stopni Celsjusza
Informacje o producencie
Majorcom
Praktyczna pomoc
Typowe problemy
Słaba słyszalność w instalacjach blisko ścian lub sufitów
Użyj wbudowanego przełącznika wysokich tonów, aby uzyskać podbicie o 4 dB.
Przed użyciem
- Sprawdź, czy miejsce montażu pozwala na użycie dołączonego wspornika aluminiowego.
- Upewnij się, że przekrój kabla nie przekracza 4 mm².
- Zweryfikuj wymagania systemu ostrzegania głosowego pod kątem certyfikacji EN 54-24.
- Dostosuj ustawienia mocy 100V zgodnie z projektem nagłośnienia.
Parametry w praktyce
- Impedancja 100V
- Wartości 100/200/400 Ohm określają dostępne ustawienia mocy w systemach rozgłoszeniowych.
Ilustracje i schematy
- Schemat wymiarowy pokazuje szerokość 341 mm, wysokość 245 mm oraz głębokość 192 mm.
- Wykresy kierunkowości (Polar Diagrams) ilustrują rozproszenie dźwięku w różnych częstotliwościach.
Zgodność modelu
- Dostępna jest również wersja w formie profesjonalnej linii głośnikowej (XS 100T VA ARRAY).
