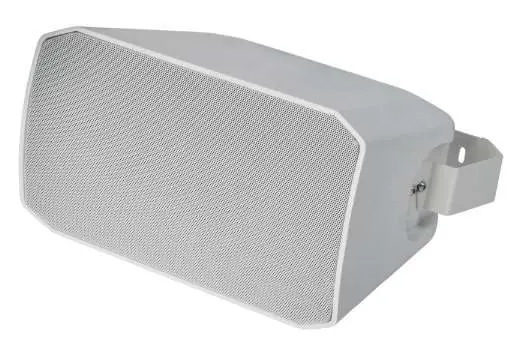

Instrukcja obsługi głośnika Majorcom XS 100T VA
Szybki przewodnik po instalacji i konfiguracji głośnika Majorcom XS 100T VA. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz dostosować parametry dźwięku.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Głośnik Majorcom XS 100T VA to kompaktowe urządzenie o mocy 25/50/100 W, przeznaczone do systemów nagłośnieniowych, w tym systemów ostrzegawczych (certyfikat EN54-24). Urządzenie posiada klasę szczelności IP66, co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynków.
Montaż i instalacja
- Wybierz odpowiednie miejsce na ścianie lub suficie. Przymocuj uchylny metalowy wspornik za pomocą odpowiednich elementów montażowych (śruby nie są dołączone do zestawu).
- Przymocuj głośnik do wspornika za pomocą dwóch śrub M6x14 wraz z podkładkami i podkładkami zabezpieczającymi, wykorzystując boczne wycięcia we wsporniku.
- Odkręć cztery śruby tylnej pokrywy zacisków i zdejmij ją.
- Przeprowadź kabel głośnikowy przez dławik PG i podłącz go do zacisków śrubowych. Upewnij się, że połączenie jest stabilne.
- Po zakończeniu konfiguracji załóż pokrywę z powrotem i mocno dokręć śruby, dbając o szczelność.
- Dla zwiększenia bezpieczeństwa zamocuj dołączoną linkę stalową do otworu z tyłu głośnika za pomocą śruby M6x14 i podkładek, a drugi koniec przymocuj do stabilnej powierzchni.
Ustawienia i konfiguracja
Z tyłu głośnika znajdują się przełączniki obrotowe umożliwiające regulację mocy (dla linii 100V) oraz wybór pracy przy impedancji 4 Ohm. Dostępny jest również przełącznik suwakowy, który pozwala na podbicie wysokich częstotliwości (HF) o 4dB, co jest przydatne przy korekcji dźwięku w instalacjach blisko ścian lub sufitów.
Dane techniczne
- Moc: 100/50/25 W
- Pasmo przenoszenia: 49-22 000 Hz
- Czułość: 86,3 dB (1W/1m)
- Wymiary: 341 x 245 x 192 mm
- Stopień ochrony: IP66
Informacje o producencie
Majorcom
Praktyczna pomoc
Typowe problemy
Problemy z dźwiękiem lub przerywanie sygnału
Sprawdź, czy kabel głośnikowy jest pewnie i stabilnie podłączony do zacisków śrubowych oraz czy dławik PG jest poprawnie dokręcony.
Ryzyko upadku głośnika
Zawsze stosuj dodatkowe zabezpieczenie w postaci linki stalowej przykręconej do tylnej części obudowy i zamocowanej do stabilnej powierzchni.
Przed użyciem
- Upewnij się, że ściana lub sufit wytrzymają ciężar głośnika.
- Dobierz odpowiednie śruby montażowe do rodzaju podłoża (brak w zestawie).
- Sprawdź ustawienia przełączników mocy z tyłu urządzenia przed zamknięciem pokrywy.
- Upewnij się, że tylna pokrywa jest szczelnie zamknięta bez żadnych szczelin.
Ilustracje i schematy

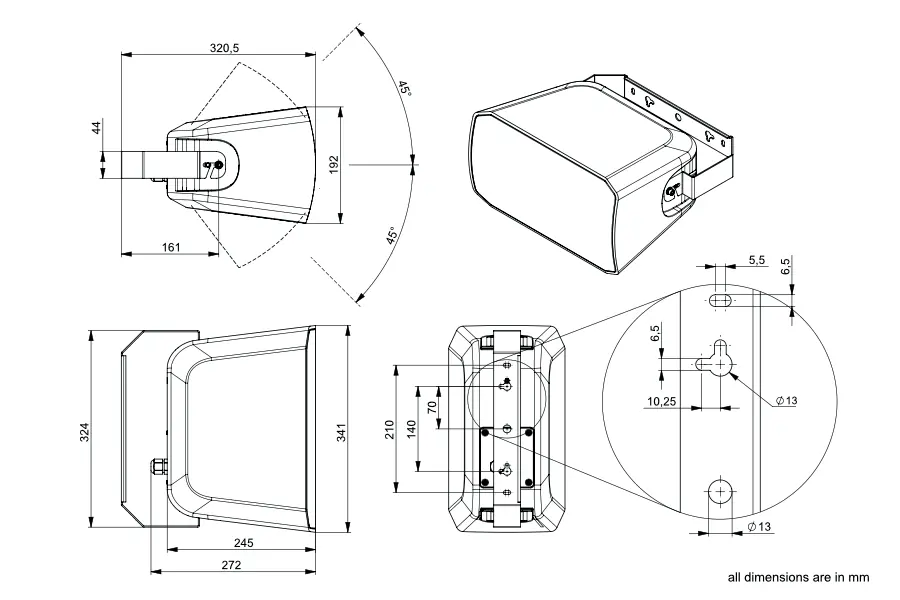

- Schematy techniczne przedstawiają wymiary montażowe wspornika oraz rozstaw otworów (13mm i 6.5mm).
- Rysunki pokazują sposób mocowania głośnika do wspornika oraz lokalizację punktu mocowania linki zabezpieczającej.
Zgodność modelu
- Urządzenie posiada certyfikat EN54-24 dla systemów ostrzegawczych.
- Dostępna jest również wersja w formie profesjonalnej linii głośnikowej (XS 100T VA ARRAY).
