Instrukcja obsługi gilotyny do podłóg Marshalltown 120-FLR EZ 20 cali
Szybki przewodnik po instrukcji obsługi gilotyny do podłóg Marshalltown 120-FLR EZ 20 cali. Zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji ostrza, smarowaniu oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gilotyna do podłóg Marshalltown 120-FLR EZ 20" to profesjonalne narzędzie przeznaczone do cięcia różnych materiałów podłogowych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, obsługi oraz regularnej konserwacji, która jest niezbędna dla zachowania wydajności narzędzia. Przed użyciem należy zapoznać się z listą materiałów dopuszczonych do cięcia oraz zasadami bezpieczeństwa.
Montaż

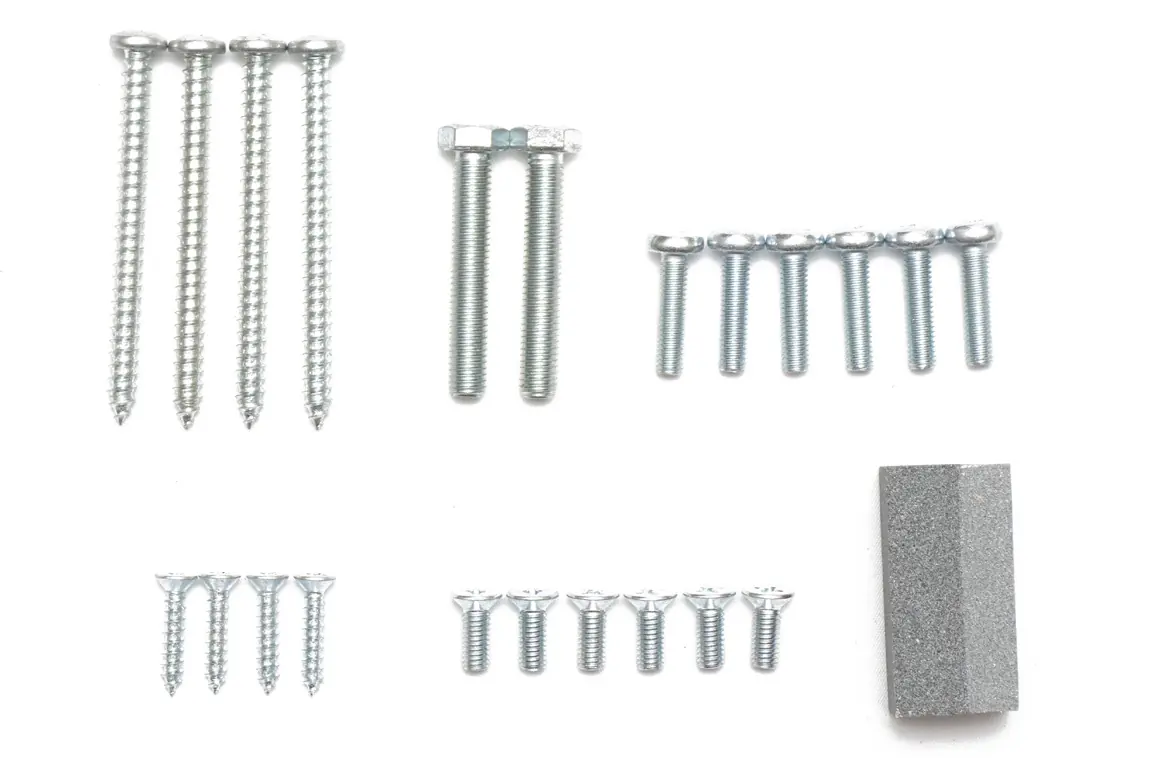

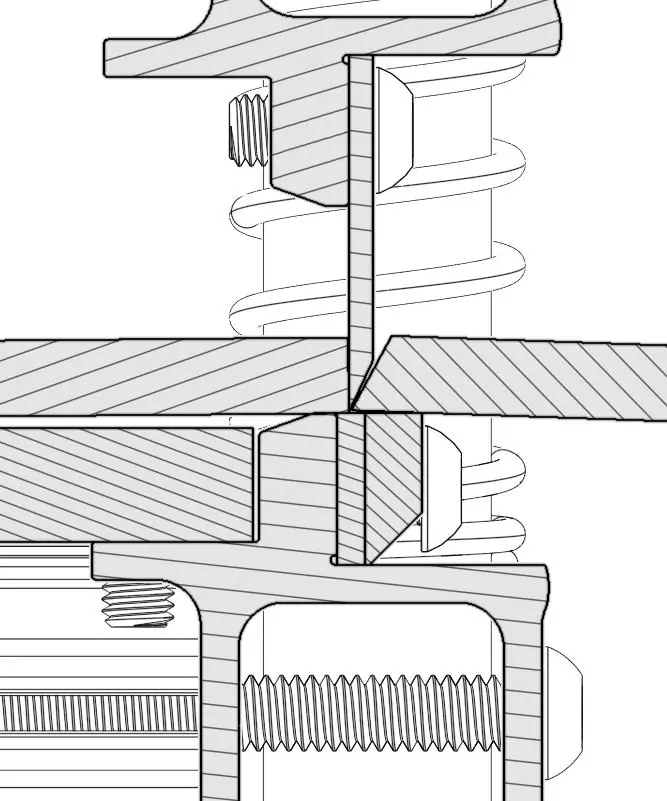

Do montażu wymagane są: wiertarka elektryczna lub wkrętarka udarowa z końcówką krzyżakową nr 3, śrubokręt krzyżakowy nr 3 i nr 2 oraz klucz 1/2" lub 13 mm. Należy rozłożyć wszystkie części i elementy złączne zgodnie z listą w instrukcji. Montaż obejmuje przykręcenie wspornika podstawy do nogi, zamocowanie zespołu tnącego do wspornika, przykręcenie podstawy do zespołu tnącego, montaż prowadnicy oraz uchwytu.
Obsługa urządzenia
Aby rozpocząć pracę, należy zwolnić blokadę bezpieczeństwa (Safety Lock pin), naciskając lekko uchwyt. Materiał należy umieścić na stole i przytrzymać do momentu zakończenia cięcia. Uchwyt należy opuszczać płynnie, aż ostrze dotknie materiału, a następnie docisnąć, aby wykonać cięcie. Po zakończeniu pracy należy zawsze zabezpieczyć narzędzie blokadą bezpieczeństwa.
Przewodnik cięcia i materiały
Urządzenie może ciąć materiały o grubości do 5/8" (15 mm) i szerokości 20" (508 mm). Dozwolone materiały to m.in. LVP, LVT, WPC, SPC, panele laminowane, płytki PVC i gumowe, wykładziny dywanowe oraz Rigid Core. Uwaga: Nie należy ciąć litego drewna ani laminatów wysokociśnieniowych. Podłogi z drewna inżynieryjnego o twardości Janka poniżej 1250 należy ciąć po odwróceniu materiału na drugą stronę.

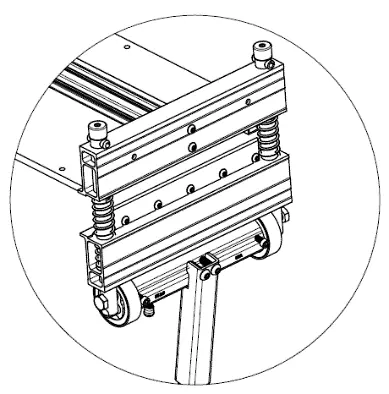

Konserwacja i ostrzenie
Regularna konserwacja obejmuje:

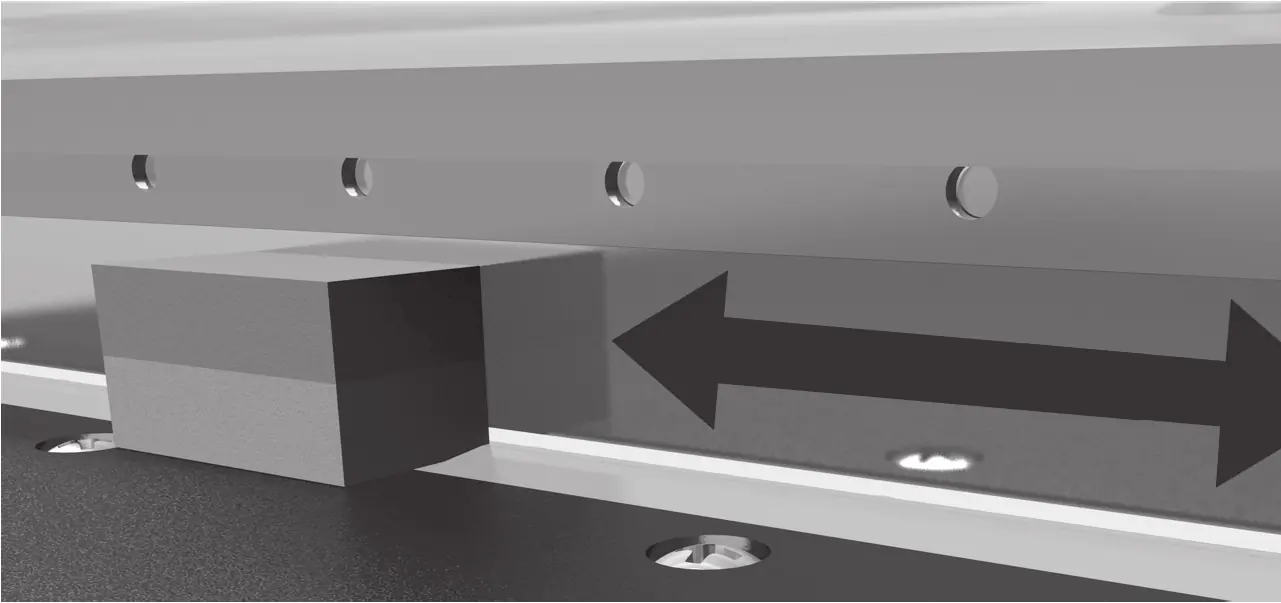

- Honowanie ostrza: Należy wykonywać po 5. cięciu, a następnie co 10 cięć przez pierwsze 100 cięć. Później wystarczy honowanie raz na projekt. Użyj dołączonego kamienia honującego, przesuwając go po płaskiej stronie ostrza.
- Ostrzenie: Powinno być wykonywane profesjonalnie na stronie fazowanej ostrza, z chłodzeniem cieczą.
- Smarowanie: Zalecane co 100 cięć przy użyciu lekkiego oleju i smaru do łożysk kół.
Rozwiązywanie problemów
W przypadku trudności z cięciem należy sprawdzić, czy blokada krzywkowa jest wyłączona, a uchwyt w pełni wyciągnięty. Jeśli ostrze zacina się po cięciu, należy sprawdzić ograniczniki ostrza i dokręcić śruby. W przypadku nierównych cięć należy sprawdzić grubość materiału oraz stan naostrzenia ostrza.
Praktyczna pomoc
Typowe problemy
Trudności z cięciem
Upewnij się, że blokada krzywkowa (cam lock) jest wyłączona, a uchwyt jest w pełni wyciągnięty.
Ostrze zacina się po cięciu
Sprawdź ograniczniki ostrza (blade stops) pod kątem uszkodzeń i upewnij się, że śruby ostrza są dokręcone.
Nierówne lub poszarpane cięcia
Sprawdź grubość materiału (maks. 1/16 cala dla forniru), stan naostrzenia ostrza oraz listę materiałów dopuszczonych do cięcia.
Uchwyt nie wraca do pozycji otwartej
Sprawdź, czy sworznie są nasmarowane, nałóż smar na łożyska i sprawdź sprężyny pod kątem pęknięć.
Przed użyciem
- Załóż okulary ochronne.
- Upewnij się, że gilotyna jest prawidłowo zmontowana.
- Sprawdź, czy urządzenie jest nasmarowane.
- Upewnij się, że ostrze jest naostrzone zgodnie z zaleceniami.
- Oczyść obszar roboczy wokół gilotyny.
- Sprawdź, czy materiał nadaje się do cięcia.
Parametry w praktyce
- Maksymalna grubość materiału
- 5/8 cala (15 mm).
- Maksymalna szerokość materiału
- 20 cali (508 mm).
- Twardość Janka (drewno inżynieryjne)
- Maksymalnie 1250. Materiały o niższej twardości wymagają cięcia po odwróceniu.
Ilustracje i schematy
- Schematy części (Parts Breakdown) na stronach 11-13 pokazują kolejność montażu i numery referencyjne części zamiennych.
Zgodność modelu
- Nie ciąć litego drewna.
- Nie ciąć laminatów wysokociśnieniowych.
- Podłogi z drewna inżynieryjnego o twardości Janka > 1250 nie mogą być cięte.
