Instrukcja obsługi gilotyny do paneli Husky 13-cali
Szybki przewodnik po instrukcji obsługi gilotyny do paneli Husky 13-cali (model 10104). Dowiedz się, jak poprawnie złożyć urządzenie, bezpiecznie ciąć panele winylowe i laminowane oraz jak dbać o ostrze, aby zapewnić długą żywotność...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gilotyna do paneli Husky 13-cali (model 10104) jest przeznaczona do cięcia paneli winylowych, VCT, laminatów, paneli hybrydowych oraz drewna inżynieryjnego. Urządzenie nie jest przeznaczone do cięcia bambusa, litego drewna ani innych materiałów o podobnej twardości. Podczas pracy należy zawsze stosować środki ochrony osobistej, takie jak rękawice robocze i okulary ochronne. Ostrze jest bardzo ostre, dlatego należy zachować szczególną ostrożność podczas obsługi.
Opis urządzenia i zawartość zestawu
W skład zestawu wchodzą:
- Stół roboczy
- Zespół tnący
- Uchwyt
- Prowadnica
- Klucz imbusowy M8
- Zestaw śrub (M8x45 oraz M8x12)
- Podkładki

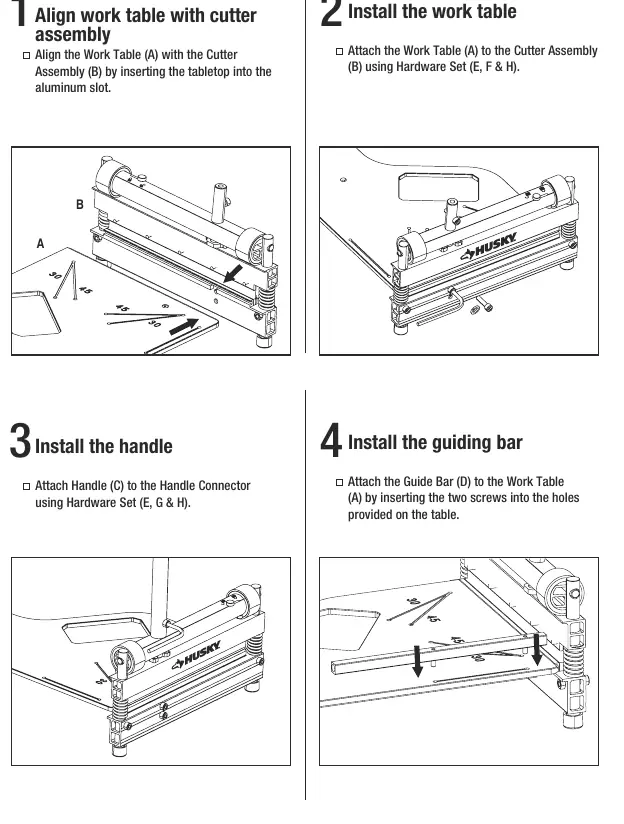

Montaż
- Dopasuj stół roboczy do zespołu tnącego, wsuwając blat w aluminiową szczelinę.
- Przymocuj stół roboczy do zespołu tnącego za pomocą zestawu śrub i podkładek.
- Zamontuj uchwyt do łącznika uchwytu, używając odpowiednich śrub i podkładek.
- Przymocuj prowadnicę do stołu roboczego, wkładając śruby w przygotowane otwory.
- Po zakończeniu montażu usuń paski zabezpieczające i osłonę ostrza, dociśnij uchwyt i zablokuj czerwoną blokadę.
Obsługa
Cięcie proste
Ustaw prowadnicę w pozycji 90 stopni. Umieść panel między ostrzem tnącym a podstawą, upewniając się, że przylega ściśle do prowadnicy. Naciśnij uchwyt w dół, aby przeciąć materiał.
Cięcie ukośne
Skorzystaj z prowadnic kątowych 30° i 45° na stole roboczym, aby ustawić prowadnicę w żądanej pozycji. Umieść panel przy prowadnicy i naciśnij uchwyt, aby wykonać cięcie.
Konserwacja i rozwiązywanie problemów
Aby zapobiec korozji i zapewnić płynną pracę, należy smarować części przesuwne lekkim olejem maszynowym co dwa miesiące (lub co miesiąc w przypadku pracy w zapylonym środowisku). Przed nałożeniem oleju należy dokładnie oczyścić powierzchnie. W przypadku problemów z jakością cięcia (poszarpane krawędzie) należy naostrzyć lub wymienić ostrze oraz upewnić się, że materiał jest stabilnie dociśnięty do prowadnicy.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Gilotyna pozostawia poszarpane krawędzie
Ostrze może być tępe – należy je naostrzyć lub wymienić. Upewnij się również, że materiał jest stabilnie dociśnięty do prowadnicy podczas cięcia.
Niemożność przecięcia materiału
Sprawdź, czy materiał jest odpowiedni (urządzenie nie nadaje się do bambusa ani litego drewna).
Wymagana większa siła niż zwykle
Użyj osełki, aby podostrzyć ostrze. Sprawdź, czy części przesuwne wymagają smarowania.
Przed użyciem
- Załóż rękawice robocze i okulary ochronne.
- Upewnij się, że gilotyna stoi na stabilnej i twardej powierzchni.
- Sprawdź, czy ostrze jest ostre i czy części przesuwne są nasmarowane.
- Upewnij się, że materiał jest zgodny z przeznaczeniem (winyl, laminat, VCT, drewno inżynieryjne).
- Upewnij się, że w pobliżu nie ma osób postronnych.
Parametry w praktyce
- Maksymalna szerokość cięcia
- 13 cali (ok. 33 cm).
- Maksymalna grubość cięcia
- 0,59 cala (ok. 15 mm).
Ilustracje i schematy
- Stół roboczy posiada oznaczenia kątów 30° i 45° dla ułatwienia cięcia ukośnego.
- Uchwyt posiada czerwoną blokadę, którą należy zabezpieczyć, gdy urządzenie nie jest używane.
Zgodność modelu
- Nadaje się do: paneli winylowych, VCT, laminatów, paneli hybrydowych, drewna inżynieryjnego.
- NIE nadaje się do: bambusa, litego drewna oraz materiałów o podobnej twardości.
