Instrukcja obsługi szafki narzędziowej Husky Industrial 51.7 in. 15-Drawer
Szybki przewodnik po montażu i konserwacji szafki narzędziowej Husky Industrial 15-Drawer. Dowiedz się, jak zamontować uchwyty, kółka, bezpiecznie użytkować szuflady i dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szafka narzędziowa Husky Industrial 15-Drawer to zestaw składający się ze skrzyni górnej (chest) oraz szafki dolnej (cabinet). Przed przystąpieniem do montażu upewnij się, że masz odpowiednią ilość miejsca, ponieważ produkt jest ciężki. Do montażu zaleca się pracę w dwie osoby. Pamiętaj o zachowaniu zasad bezpieczeństwa, w tym o blokowaniu szuflad przed przemieszczaniem szafki oraz o nieotwieraniu więcej niż jednej szuflady jednocześnie, aby uniknąć przewrócenia urządzenia.
Montaż
Montaż powinien odbywać się w pobliżu docelowego miejsca ustawienia szafki.
- Uchwyt szafki: Przyłóż uchwyt (C) do otworów w szafce (B) i przykręć śrubami (CC) za pomocą dołączonego klucza imbusowego (DD).

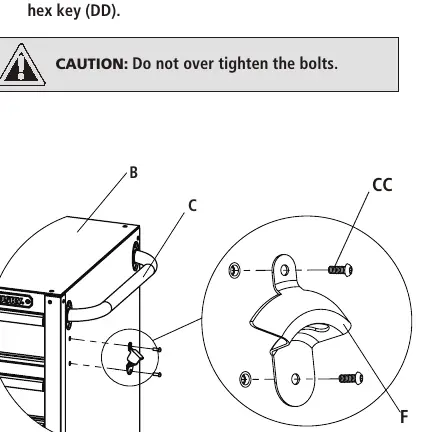

- Otwieracz do butelek: Zamontuj otwieracz (F) na szafce (B) używając śrub (CC).
- Kółka: Połóż szafkę (B) na górze (zabezpiecz powierzchnię). Zamontuj kółka skrętne (E) po stronie uchwytu, a kółka stałe (D) po przeciwnej stronie. Użyj śrub (AA) i podkładek (BB). Dokręć kluczem imbusowym (DD) lub kluczem 12 mm.

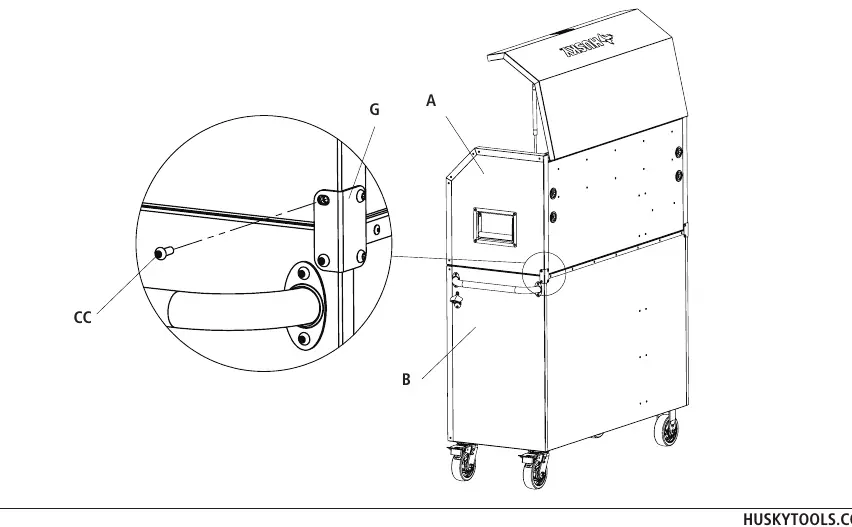

- Montaż skrzyni na szafce: Umieść skrzynię (A) na szafce (B). Użyj wsporników (G) i przykręć je z tyłu za pomocą śrub (CC).
Obsługa szuflad

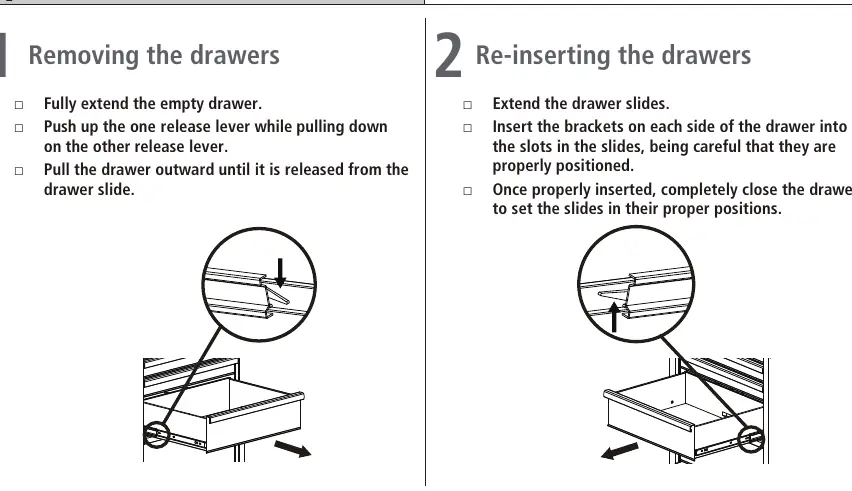

Aby wyjąć szufladę, wysuń ją całkowicie, a następnie przesuń dźwignie zwalniające (jedną w górę, drugą w dół) i wyciągnij szufladę. Aby włożyć szufladę, wysuń prowadnice, wsuń szufladę w prowadnice i zamknij ją całkowicie, aby ustawić mechanizm.
Konserwacja

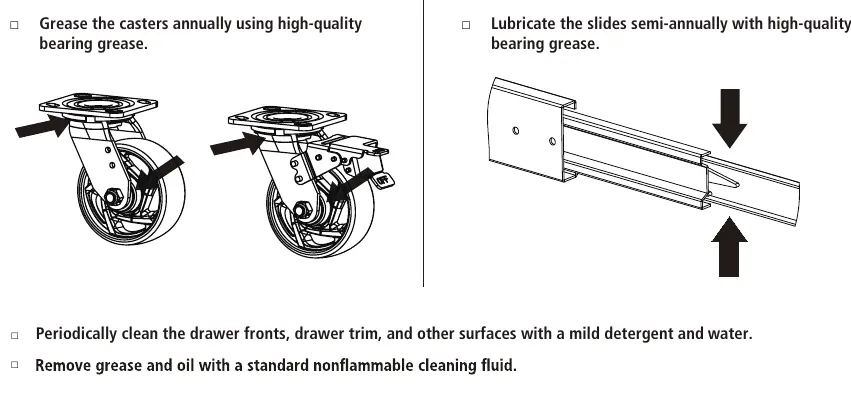

- Kółka: Smaruj łożyska kółek wysokiej jakości smarem łożyskowym raz w roku.
- Prowadnice szuflad: Smaruj prowadnice wysokiej jakości smarem łożyskowym dwa razy w roku.
- Czyszczenie: Czyść fronty szuflad i powierzchnie łagodnym detergentem z wodą. Usuwaj smar i olej za pomocą niepalnych płynów czyszczących.
Bezpieczeństwo elektryczne
Jeśli szafka posiada zasilanie, używaj wyłącznie przedłużaczy trzyżyłowych z uziemieniem. Nie używaj szafki w pobliżu wody (wanny, baseny). W przypadku korzystania z gumowej przelotki (grommet) do kabli, upewnij się, że kable wchodzą od tyłu, a uszczelka jest skierowana na zewnątrz.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Szafka przechyla się lub jest niestabilna
Nie otwieraj więcej niż jednej szuflady naraz. Upewnij się, że szafka stoi na równym podłożu.
Szuflady nie działają płynnie
Nasmaruj prowadnice smarem łożyskowym wysokiej jakości (zalecane półrocznie).
Kółka skrzypią lub ciężko chodzą
Nasmaruj kółka smarem łożyskowym wysokiej jakości (zalecane rocznie).
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie części (śruby, podkładki, klucze).
- Przygotuj miejsce montażu blisko docelowego ustawienia szafki.
- Upewnij się, że masz klucz 12 mm lub nasadkę (opcjonalnie).
- Zablokuj szuflady przed przewróceniem szafki na bok podczas montażu kółek.
- Sprawdź, czy wszystkie śruby są dokręcone, ale nie przekręcone.
Parametry w praktyce
- Maksymalne obciążenie szuflady (chest/cabinet)
- 120 lbs (ok. 54 kg) na szufladę.
- Maksymalne obciążenie blatu roboczego
- 100 lbs (ok. 45 kg).
- Całkowita waga (chest z zawartością)
- 900 lbs (ok. 408 kg).
- Całkowita waga (cabinet z zawartością)
- 1600 lbs (ok. 725 kg).
Ilustracje i schematy
- Montaż kółek: kółka skrętne (swivel) montuje się po stronie uchwytu, kółka stałe (fixed) po przeciwnej stronie.
- Montaż skrzyni na szafce: wymaga użycia wsporników (G) przykręcanych z tyłu.
Zgodność modelu
- Szafka nie jest przeznaczona do montażu na pojazdach.
- Nie używaj zasilaczy ani przedłużaczy nieprzystosowanych do warunków zewnętrznych.
