Instrukcja obsługi ładowarki EV Maverick 033D-80A
Szybki przewodnik po instalacji, konfiguracji sieci, obsłudze ładowania oraz rozwiązywaniu problemów dla ładowarki EV Maverick 033D-80A.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy modeli ładowarek Maverick MES-EV-LH-SG80, MES-EV-LH-DG80 oraz MES-EV-LH-DG40. Urządzenie przeznaczone jest wyłącznie do ładowania pojazdów elektrycznych, które nie wymagają wentylacji podczas procesu ładowania. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi (np. NEC/ANSI/NFPA 70). Urządzenie wymaga dedykowanego obwodu z odpowiednim zabezpieczeniem nadprądowym.
Opis urządzenia i elementy zestawu

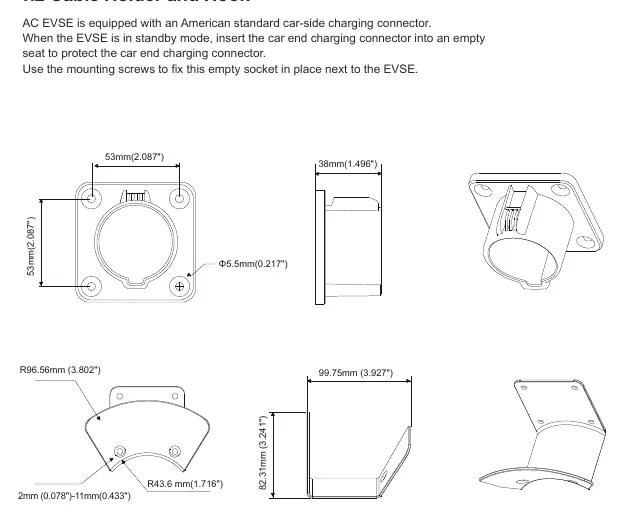

Ładowarka posiada wyświetlacz LCD, wskaźnik LED, przyciski dotykowe oraz złącza ładowania. W zestawie znajdują się: ładowarka AC, 2 karty RFID, uchwyt na złącze, uchwyt na kabel, zestaw śrub montażowych, wiertło oraz złącza wodoszczelne.
Instalacja i montaż
Ładowarkę należy montować pionowo w dobrze wentylowanym, chłodnym miejscu, z dala od bezpośredniego nasłonecznienia i deszczu. Wymagane zachowanie odstępów montażowych (min. 200mm po bokach, 300mm powyżej, 500mm poniżej). Montaż obejmuje wyznaczenie otworów, wiercenie, zamocowanie płyty montażowej, instalację korpusu ładowarki oraz podłączenie przewodów zasilających (L1, L2, PE) zgodnie z instrukcją okablowania.
Konfiguracja sieci
Konfiguracja odbywa się przez WiFi: 1. Połącz laptopa z hotspotem ładowarki o nazwie ECA-NH. 2. W przeglądarce wpisz adres 192.168.4.1. 3. Zaloguj się, zmień domyślne hasło, wprowadź dane swojej sieci WiFi i zrestartuj urządzenie.
Obsługa ładowania
Ładowanie można rozpocząć poprzez: podłączenie kabla (Plug & Charge), użycie karty RFID lub aplikacji mobilnej. Podczas ładowania ekran wyświetla parametry: napięcie, prąd i czas. Po zakończeniu ładowania należy odłączyć złącze i umieścić je w uchwycie.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, ładowarka przechodzi w tryb ochrony. Kody błędów (np. 20-Flash Fault, 24-Ground Fault, 25-Over Temperature) wymagają odpowiedniej reakcji, od sprawdzenia uziemienia i temperatury, po kontakt z serwisem w przypadku uszkodzeń sprzętowych.
Konserwacja
Zaleca się comiesięczną kontrolę stanu urządzenia przez profesjonalistów, w tym sprawdzenie uziemienia, brak zagrożeń w otoczeniu (wysoka temperatura, korozja, materiały łatwopalne) oraz dokręcenie punktów połączeń elektrycznych.
Praktyczna pomoc
Typowe problemy
Błąd 24 (Ground Fault)
Ładowarka nie jest uziemiona; należy sprawdzić instalację elektryczną.
Błąd 25 (Over Temperature)
Temperatura urządzenia jest zbyt wysoka; należy poczekać, aż ostygnie.
Błąd 32/42 (Input Overcurrent)
Sprawdź, czy adapter ładowania jest poprawnie podłączony do pojazdu.
Brak hotspotu ECA-NH
Zrestartuj zasilanie ładowarki.
Przed użyciem
- Sprawdź, czy akcesoria są kompletne zgodnie z listą pakowania.
- Upewnij się, że model i specyfikacja są zgodne z zamówieniem.
- Sprawdź, czy urządzenie nie zostało uszkodzone podczas transportu.
- Upewnij się, że instalacja elektryczna jest poprawnie uziemiona.
- Sprawdź, czy w pobliżu ładowarki nie ma materiałów łatwopalnych.
Parametry w praktyce
- Napięcie wejściowe/wyjściowe
- 208/240VAC, 50/60Hz.
- Stopień ochrony obudowy
- Type 4, IK08 (odporność na warunki zewnętrzne i uderzenia).
- Temperatura pracy
- -30°C do 50°C.
- Maksymalna moc
- Do 19.2kW w zależności od modelu.
Ilustracje i schematy
- Schemat blokowy pokazuje wewnętrzne moduły sterujące, zabezpieczenia nadprądowe i komunikacyjne.
- Rysunki wymiarowe pomagają w zaplanowaniu miejsca montażu na ścianie.
- Schemat podłączenia przewodów wskazuje na konieczność użycia kabla 3*4 AWG.
Zgodność modelu
- Urządzenie przeznaczone do pojazdów elektrycznych nie wymagających wentylacji podczas ładowania.
- Wymaga dedykowanego obwodu z zabezpieczeniem 125% obciążenia zgodnie z NEC.
- Współpracuje z protokołem OCPP 1.6J.
