Maverick QBit 4WD RTR Monster Truck - Instrukcja obsługi
Kompletny przewodnik startowy dla modelu zdalnie sterowanego Maverick QBit 4WD RTR. Dowiedz się, jak ładować akumulator, parować nadajnik, konfigurować system Fail Safe i przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do modelu
Maverick QBit to zaawansowany model zdalnie sterowany klasy hobby. Produkt nie jest zabawką i wymaga podstawowej wiedzy technicznej oraz regularnej konserwacji. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzeń mienia lub obrażeń ciała.
Przygotowanie do pracy

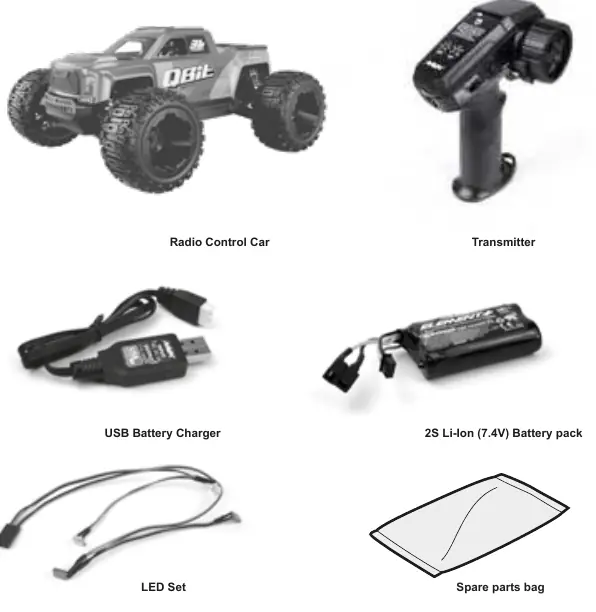

Zestaw zawiera samochód, nadajnik, akumulator Li-Ion 7.4V, ładowarkę USB oraz zestaw LED. Do uruchomienia nadajnika wymagane są 4 baterie AA (brak w zestawie). Akumulator należy ładować wyłącznie za pomocą dołączonej ładowarki w suchym otoczeniu. Podczas ładowania nie pozostawiaj akumulatora bez nadzoru.
Uruchomienie i parowanie
System sterowania działa w paśmie 2.4GHz. Proces parowania (binding) odbywa się zazwyczaj automatycznie po włączeniu nadajnika, a następnie modelu. Jeśli połączenie nie zostanie nawiązane, należy przeprowadzić procedurę ręcznego parowania zgodnie z instrukcją. Zawsze włączaj najpierw nadajnik, a dopiero potem model.
System Fail Safe
Model wyposażony jest w system Fail Safe, który w przypadku utraty sygnału radiowego automatycznie uruchamia hamulce, aby zatrzymać pojazd. System ten jest fabrycznie skonfigurowany, jednak zaleca się jego sprawdzenie przed każdą jazdą poprzez wyłączenie nadajnika i obserwację reakcji modelu.
Obsługa i regulacje
Nadajnik umożliwia precyzyjne dostrojenie modelu:
- Steering Trim: Korekta toru jazdy w linii prostej.
- Steering Dual Rate: Regulacja zakresu skrętu kół.
- Throttle Rate: Ogranicznik prędkości (50%, 75%, 100%), zalecany dla początkujących.
Konserwacja
Regularna konserwacja jest kluczowa dla trwałości modelu. Po każdej jeździe należy oczyścić podwozie z brudu i wilgoci. Co 10-20 jazd zaleca się kontrolę stanu kół, łożysk, przekładni oraz smarowanie ruchomych elementów. Model posiada ograniczoną odporność na wilgoć, jednak nie jest w pełni wodoodporny i nie powinien być zanurzany w wodzie.
Kontakt serwisowy
W razie problemów technicznych prosimy o kontakt z lokalnym sklepem modelarskim lub producentem: HPI RACING A/S, Jegindoevej 21, 8800 Viborg, Dania. E-mail: [email protected]. Strona www: www.maverick-rc.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Model nie reaguje na polecenia
Sprawdź naładowanie baterii w nadajniku i akumulatora w modelu. Upewnij się, że system jest poprawnie sparowany.
ESC wyłącza się podczas jazdy
Zadziałało zabezpieczenie termiczne. Zatrzymaj model i pozwól mu ostygnąć przed dalszą jazdą.
Model nie jedzie prosto
Użyj pokrętła ST TRIM na nadajniku, aby skorygować punkt środkowy serwomechanizmu skrętu.
Przed użyciem
- Naładuj akumulator napędowy do pełna.
- Zainstaluj 4 świeże baterie AA w nadajniku.
- Sprawdź, czy wszystkie śruby i elementy mocujące są dokręcone.
- Upewnij się, że antena odbiornika jest poprawnie umieszczona.
- Włącz najpierw nadajnik, potem model.
Parametry w praktyce
- Steering Dual Rate
- Regulacja maksymalnego kąta skrętu kół przednich.
Ilustracje i schematy
- Schemat 1-3-1 pokazuje sposób demontażu karoserii poprzez zwolnienie tylnej blokady.
- Schemat 2-1 przedstawia rozmieszczenie portów na module ESC/Odbiornik.
- Schemat 7-2-2 ilustruje wpływ pokrętła Steering Dual Rate na zakres skrętu kół.
Zgodność modelu
- Model nie jest w pełni wodoodporny; unikać głębokich kałuż i zanurzania.
- Ładowarka USB wymaga zasilacza o wydajności prądowej co najmniej 2A.
- Nie używać ładowarek do akumulatorów NiCd/NiMH dla pakietów Li-Ion.
