Minka Lavery 6734-1 4-Light Bath Light - Instrukcja montażu

Opis produktu

Minka Lavery 6734-1 to elegancka, 4-punktowa lampa łazienkowa zaprojektowana z myślą o trwałości i estetyce. Produkt jest certyfikowany przez Intertek, co potwierdza jego zgodność z normami bezpieczeństwa. Lampa wymaga montażu ściennego i jest przeznaczona do użytku wewnątrz pomieszczeń.

Bezpieczeństwo

UWAGA: Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników lub wyłączniku automatycznym. Nieprzestrzeganie tej zasady grozi porażeniem prądem.

Uruchomienie i montaż

Proces instalacji lampy składa się z kilku kluczowych etapów:

• Przygotowanie: Rozpakuj wszystkie elementy w czystym miejscu, upewniając się, że nie zgubisz żadnych drobnych części.

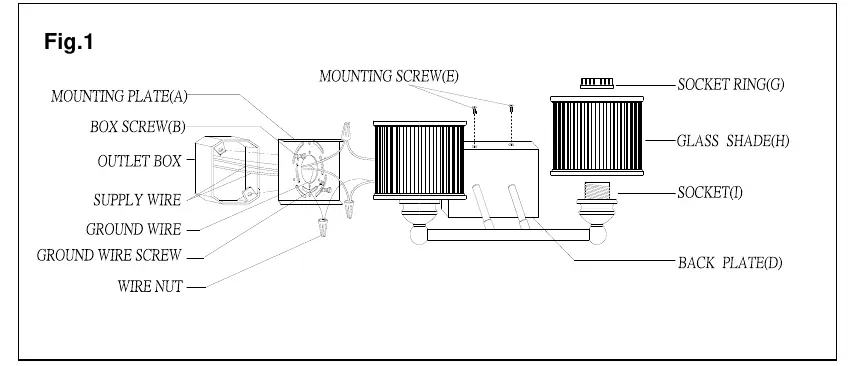

• Montaż płyty montażowej: Przymocuj płytę montażową (A) do puszki przyłączeniowej za pomocą śrub (B). Upewnij się, że strona oznaczona jako GND jest skierowana na zewnątrz.
• Podłączenie elektryczne: Połącz przewody zgodnie ze schematem: czarny przewód lampy z czarnym (fazowym) przewodem domowym, a biały przewód lampy z białym (neutralnym) przewodem domowym. Zabezpiecz połączenia nakrętkami izolacyjnymi. Jeśli puszka posiada przewód uziemiający (zielony lub miedziany), podłącz do niego przewód uziemiający lampy. W przeciwnym razie przymocuj miedziany przewód do zielonej śruby uziemiającej na płycie montażowej.
• Finalizacja: Wsuń przewody do puszki, zamocuj płytę tylną (D) za pomocą śrub (E), a następnie nałóż szklane klosze (H) na oprawki (I) i zabezpiecz je pierścieniami (G).

Obsługa i konserwacja

Po zakończeniu montażu zainstaluj żarówki zgodnie ze specyfikacją techniczną urządzenia. Ważne: Nie przekraczaj maksymalnej dopuszczalnej mocy żarówek (WATTAGE RATING), aby uniknąć przegrzania oprawy. Po instalacji włącz zasilanie i przetestuj działanie lampy.
