Instrukcja montażu lampy ściennej Minka Lavery 5172

Bezpieczeństwo przede wszystkim

Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Praca pod napięciem grozi porażeniem prądem elektrycznym. Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.

Przygotowanie do montażu

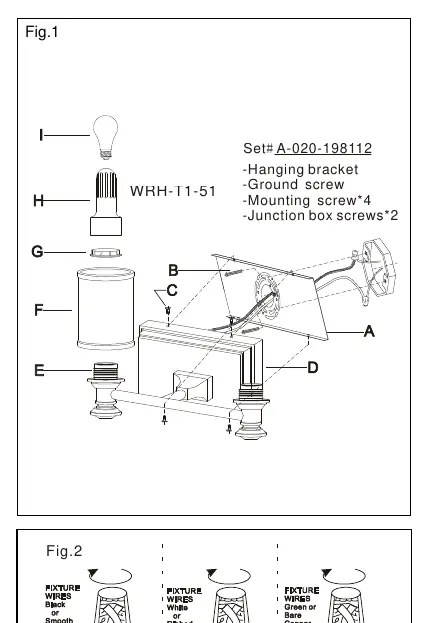

Rozpakuj ostrożnie wszystkie elementy lampy i ułóż je na płaskiej powierzchni. Sprawdź, czy zestaw zawiera wszystkie niezbędne części montażowe, takie jak wspornik, śruby montażowe oraz wkręty do puszki przyłączeniowej. Jeśli usuwasz starą oprawę, zdemontuj ją wraz z dotychczasowym osprzętem montażowym.

Montaż oprawy

Proces instalacji rozpoczyna się od przymocowania wspornika do puszki przyłączeniowej za pomocą dołączonych śrub. Należy zwrócić szczególną uwagę, aby strona wspornika oznaczona jako GND była skierowana na zewnątrz. Następnie należy wykonać połączenia elektryczne zgodnie ze schematem: przewody czarne (fazowe) łączymy z czarnymi, białe (neutralne) z białymi, a przewody uziemiające (zielone lub miedziane) z uziemieniem puszki lub bezpośrednio do wspornika za pomocą zielonej śruby uziemiającej. Po zabezpieczeniu połączeń złączkami, ostrożnie wsuń przewody do wnętrza puszki.

Wykończenie i konserwacja

Po podłączeniu przewodów zamontuj płytę tylną do wspornika i zabezpiecz ją śrubami montażowymi. Umieść szklany klosz na oprawce żarówki i dokręć go pierścieniem za pomocą klucza. Na koniec zainstaluj żarówki, pamiętając o przestrzeganiu maksymalnej dopuszczalnej mocy określonej w specyfikacji produktu. Przekroczenie tej wartości może prowadzić do przegrzania oprawy i uszkodzenia instalacji. Po zakończeniu prac włącz zasilanie i przetestuj działanie lampy.
