Instrukcja obsługi przekaźników impulsowych MRS Pulse Relay

Najważniejsze informacje

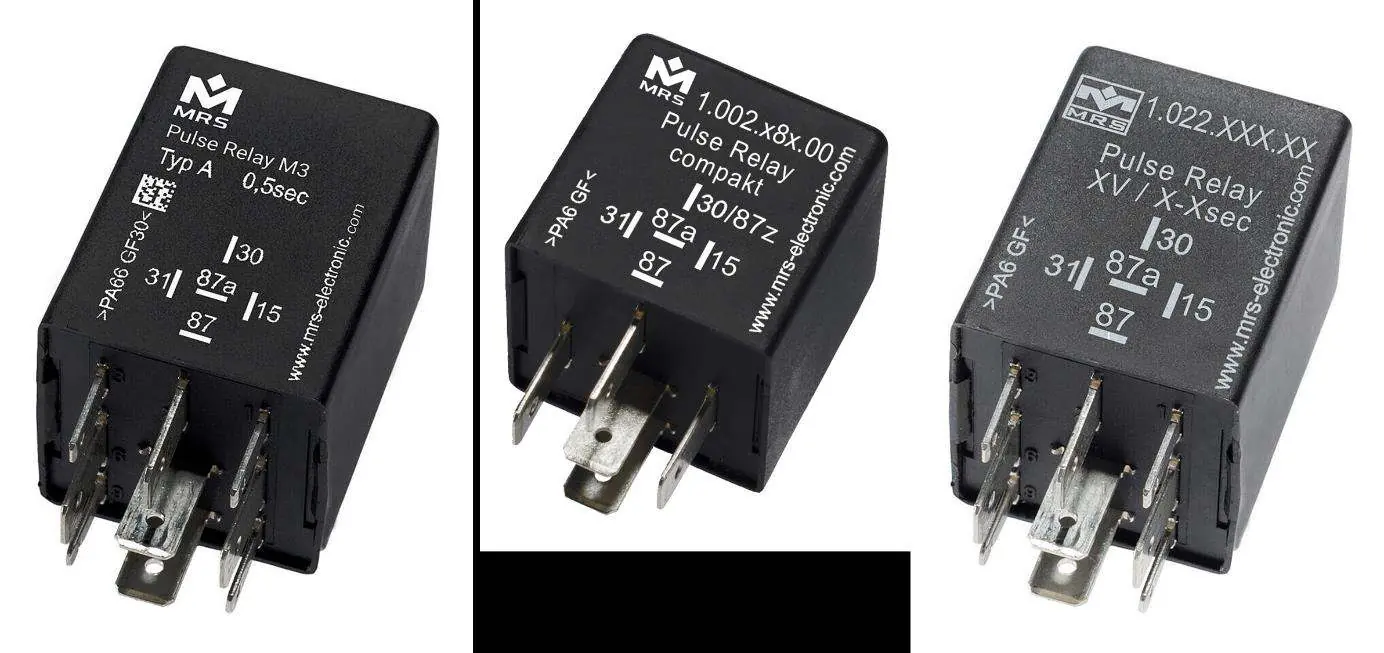

Przekaźniki impulsowe MRS są przeznaczone do załączania i wyłączania obciążeń w pojazdach oraz maszynach roboczych. Urządzenia te wymagają montażu przez wykwalifikowany personel. Niniejsza instrukcja dotyczy modeli: 1.002.19x (M3 12V), 1.002.29x (M3 24V), 1.002.18x (M1 compact 12V), 1.002.28x (M1 compact 24V), 1.022.11x (adjustable 12V) oraz 1.022.21x (adjustable 24V).

Bezpieczeństwo i ostrzeżenia

• Nie otwierać: Przekaźnik jest urządzeniem bezobsługowym i nie wolno go otwierać.
• Uszkodzenia: Jeśli przekaźnik upadł, nie wolno go używać – należy go zwrócić do producenta w celu sprawdzenia.
• Ochrona przed dotykiem: Należy stosować odpowiednie gniazda z uszczelnieniem i kapturkami ochronnymi, aby zapewnić ochronę styków.
• Temperatura: Obudowa może się nagrzewać. Przed przystąpieniem do prac należy odczekać, aż komponenty ostygną.
• Zagrożenia: Nie używać w strefach zagrożonych wybuchem.

Montaż i instalacja

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel. Przekaźnik musi być zainstalowany w stałym miejscu.

• Lokalizacja: Wybierz miejsce o jak najniższym obciążeniu mechanicznym i termicznym. Unikaj ekspozycji na chemikalia.
• Pozycja: Montuj przekaźnik tak, aby złącza były skierowane w dół. Zapobiega to gromadzeniu się kondensatu wewnątrz urządzenia.
• Mocowanie: W przypadku środowisk wibracyjnych, przekaźnik musi być zabezpieczony zatrzaskiem.

Okablowanie

Instalacja elektryczna musi być wykonywana w stanie beznapięciowym.

• Bezpiecznik: Zawsze stosuj zewnętrzny bezpiecznik w linii zasilania, aby chronić urządzenie przed przepięciami.
• Odciążenie: Kable muszą być ułożone w sposób odciążony i wolny od tarcia. Należy zapewnić odciążenie wiązki kablowej (patrz rysunek techniczny).
• Ochrona: Unikaj uszkodzeń izolacji przewodów na ostrych krawędziach.

Uruchomienie i oprogramowanie

Przed uruchomieniem upewnij się, że system jest w bezpiecznym stanie, a w pobliżu nie znajdują się osoby postronne. W przypadku przekaźników dostarczanych bez oprogramowania, należy upewnić się, że wgrano odpowiednie oprogramowanie zgodne z obwodami i ustawieniami sprzętowymi. Programowanie odbywa się za pomocą narzędzia MRS Realizer.

Konserwacja i rozwiązywanie problemów

Urządzenie jest bezobsługowe. W przypadku awarii lub uszkodzenia obudowy, uszczelek lub styków, przekaźnik należy wyłączyć i wymienić. Nie czyść urządzenia myjkami ciśnieniowymi ani strumieniem pary. W przypadku problemów z działaniem, sprawdź oprogramowanie, obwody oraz ustawienia parametrów.
