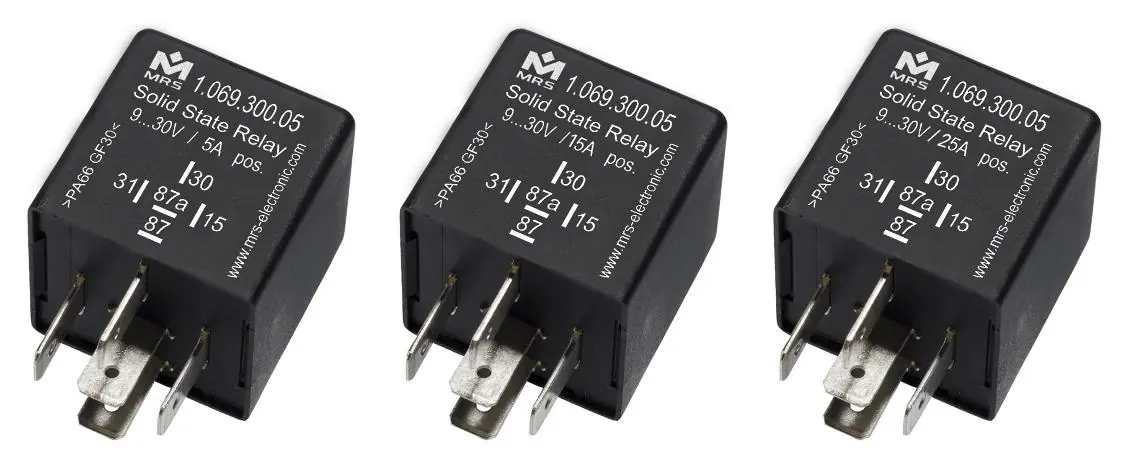

Instrukcja obsługi przekaźnika półprzewodnikowego MRS Solid State Relay
Kompletny przewodnik po instalacji, okablowaniu i konserwacji przekaźników półprzewodnikowych MRS. Dowiedz się, jak bezpiecznie zamontować urządzenie, zapewnić odpowiednie odciążenie przewodów i uniknąć typowych błędów eksploatacyjnych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przekaźniki półprzewodnikowe (SSR) firmy MRS to bezobsługowe urządzenia elektroniczne przeznaczone do stosowania w pojazdach i samojezdnych maszynach roboczych. Urządzenia te nie posiadają części ruchomych i stanowią alternatywę dla klasycznych przekaźników mechanicznych. Instalacja i konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowany personel.
Bezpieczeństwo i kwalifikacje
Praca z przekaźnikami wymaga przestrzegania zasad bezpieczeństwa:
- Urządzenie nie może być otwierane ani naprawiane.
- W przypadku upadku przekaźnika, nie wolno go używać – należy go zwrócić do producenta w celu sprawdzenia.
- Przed przystąpieniem do prac przy systemie należy go wyłączyć i zabezpieczyć przed przypadkowym ponownym uruchomieniem.
- Zabrania się stosowania przekaźników w strefach zagrożonych wybuchem oraz w systemach krytycznych dla bezpieczeństwa funkcjonalnego.
Montaż i instalacja
Prawidłowy montaż jest kluczowy dla trwałości urządzenia:
- Lokalizacja: Wybierz miejsce o minimalnym obciążeniu mechanicznym i termicznym. Unikaj ekspozycji na chemikalia.
- Pozycja: Montuj przekaźnik złączami skierowanymi w dół. Pozwala to na odpływ kondensatu i zapobiega jego gromadzeniu się wewnątrz.
- Zabezpieczenie: W środowiskach wibracyjnych należy zabezpieczyć przekaźnik zatrzaskiem, aby zapobiec jego poluzowaniu.
Okablowanie
Podczas instalacji elektrycznej należy przestrzegać następujących zasad:
- Zawsze stosuj zewnętrzny bezpiecznik w linii zasilania.
- Kable muszą być odciążone i prowadzone bez tarcia.
- Wymagane jest zastosowanie odciążenia naciągu (strain relief) w odległości maksymalnie 100 mm od modułu.
- Kable muszą być odporne na temperaturę o co najmniej 10°C wyższą od maksymalnej temperatury otoczenia.
Konserwacja i usuwanie usterek
Przekaźnik jest urządzeniem bezobsługowym. W przypadku konieczności czyszczenia:
- Nie używaj myjek ciśnieniowych ani strumienia pary.
- Nie stosuj agresywnych rozpuszczalników ani środków szorujących.
- Czyszczenie przeprowadzaj w środowisku wolnym od kurzu.
- W przypadku stwierdzenia uszkodzeń obudowy, korozji styków lub uszkodzeń izolacji, przekaźnik należy wymienić i zutylizować zgodnie z przepisami.
Informacje o producencie
MRS Electronic GmbH & Co. KG
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa poprawnie
Sprawdź obwody elektryczne oraz ustawienia parametrów w systemie.
Wilgoć na stykach lub złączach
Osusz przekaźnik i styki. W razie potrzeby wyczyść styki, upewniając się, że nie ma korozji.
Uszkodzenie obudowy lub zatrzasku
Przekaźnik musi zostać natychmiast wyłączony z eksploatacji i wymieniony.
Przed użyciem
- Sprawdź, czy przekaźnik nie upadł (jeśli tak, nie używaj go).
- Upewnij się, że złącza są czyste, suche i wolne od korozji.
- Sprawdź, czy gniazdo montażowe nie jest uszkodzone (np. przegrzane).
- Upewnij się, że używasz odpowiednich akcesoriów (gniazda wodoszczelne) zgodnie z kartą katalogową.
- Zweryfikuj, czy system jest wyłączony i zabezpieczony przed uruchomieniem.
Ilustracje i schematy
- Rysunek odciążenia przewodów (Figure 1) pokazuje, że odległość od modułu do punktu mocowania kabla nie może przekraczać 100 mm.
- Schemat wskazuje, że kable muszą być prowadzone w sposób umożliwiający ruch zgodny z kierunkiem ruchu modułu/wtyczki.
Zgodność modelu
- Przeznaczony wyłącznie do pojazdów i samojezdnych maszyn roboczych.
- Wymaga stosowania akcesoriów (gniazd) zapewniających klasę ochrony IP zgodnie z kartą katalogową.
