Instrukcja obsługi konwertera MuxLab 500744 12G-SDI na HDMI 2.0
Szybki przewodnik po konwerterze MuxLab 500744. Dowiedz się, jak podłączyć sygnał 12G-SDI do HDMI 2.0, poznaj specyfikację techniczną, obsługiwane rozdzielczości oraz schemat połączeń.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Konwerter MuxLab 500744 umożliwia konwersję sygnałów 12G/6G/3G/HD-SDI na format HDMI 2.0. Urządzenie zapewnia bezstratną transmisję audio i wideo, obsługuje do 8 kanałów audio oraz oferuje wyjście analogowe stereo. Przed użyciem upewnij się, że posiadasz zasilacz 5VDC oraz odpowiednie okablowanie.

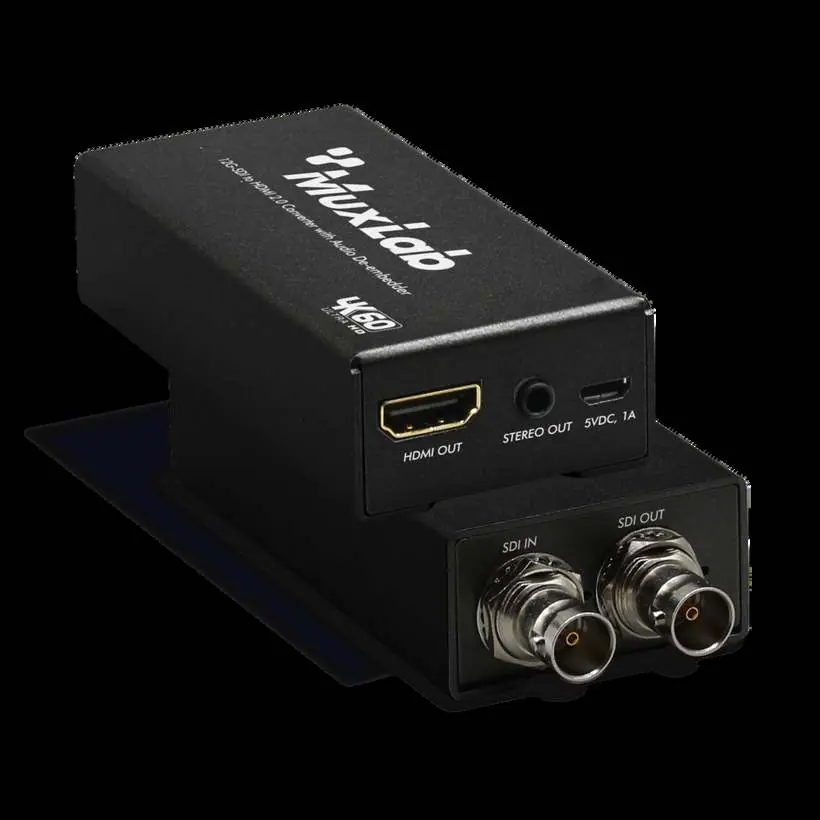

Opis urządzenia
Urządzenie posiada następujące złącza i wskaźniki:
- SDI IN: Wejście sygnału 12G/6G/3G/HD-SDI.
- SDI OUT: Wyjście pętli (loopout) sygnału SDI.
- HDMI OUT: Wyjście HDMI 2.0.
- Stereo Audio: Analogowe wyjście audio 3.5mm.
- 5V DC: Gniazdo zasilania.
- Wskaźniki LED: Sygnalizują obecność sygnału oraz zasilanie.
Instalacja i podłączenie
Aby poprawnie skonfigurować urządzenie, postępuj zgodnie z poniższymi krokami:
- Podłącz źródło sygnału SDI (np. kamerę) do portu SDI IN za pomocą kabla koncentrycznego.
- Podłącz wyświetlacz do portu HDMI OUT za pomocą kabla HDMI.
- Opcjonalnie podłącz głośniki lub system audio do portu Stereo Audio.
- Podłącz zasilacz 5VDC do portu 5V DC.
- Urządzenie automatycznie wykryje format sygnału wejściowego.
Specyfikacja techniczna
Kluczowe parametry pracy urządzenia:
- Obsługiwane rozdzielczości: Do 4K/60Hz (12G-SDI).
- Przepustowość wideo: SDI do 11.88 Gbps, HDMI do 18 Gbps.
- Korekcja kabla (Cable equalization): Do 80m dla 12G-SDI, do 300m dla HD-SDI.
- Zasilanie: 5VDC, pobór mocy maks. 4W.
- Warunki pracy: Temperatura 0~40°C, wilgotność 20~90% RH.
Bezpieczeństwo
Aby zapewnić bezpieczną pracę urządzenia:
- Nie demontuj obudowy urządzenia.
- Nie wystawiaj urządzenia na działanie wilgoci, deszczu ani wody.
- Używaj wyłącznie zasilacza zgodnego ze specyfikacją.
- W przypadku dłuższego nieużywania urządzenia, odłącz zasilanie.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy.
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczu
Sprawdź, czy kabel SDI jest poprawnie podłączony i czy długość kabla nie przekracza limitów korekcji (np. 80m dla 12G-SDI). Upewnij się, że zasilanie 5VDC jest podłączone.
Przegrzewanie się urządzenia
Zainstaluj urządzenie w miejscu z odpowiednią wentylacją.
Przed użyciem
- Sprawdź zawartość opakowania (konwerter, zasilacz 5VDC, uszy montażowe).
- Upewnij się, że źródło sygnału SDI jest zgodne z obsługiwanymi standardami (12G/6G/3G/HD-SDI).
- Przygotuj odpowiednie kable (koncentryczny dla SDI, HDMI dla wyświetlacza).
- Sprawdź, czy zasilanie 5VDC jest stabilne.
Parametry w praktyce
- Cable equalization
- Maksymalna długość kabla SDI, przy której urządzenie gwarantuje poprawny odbiór sygnału (zależna od standardu SDI).
Ilustracje i schematy

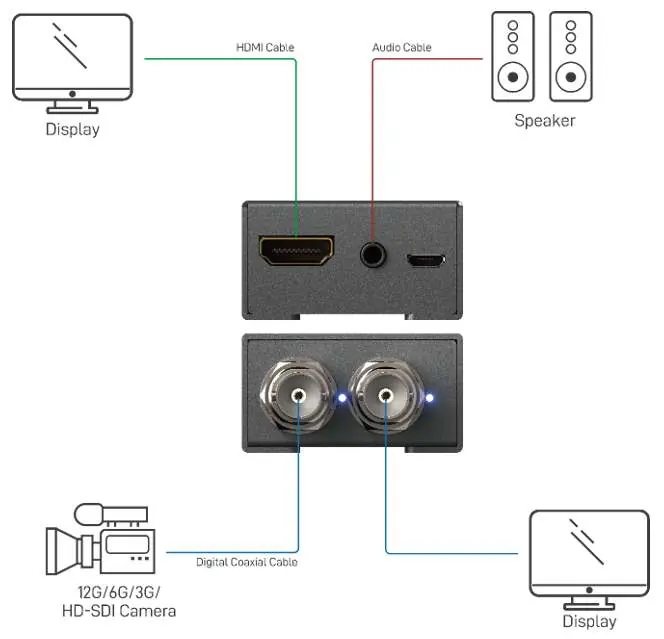

- Schemat połączeń pokazuje podłączenie kamery SDI do wejścia SDI IN.
- Wyjście HDMI łączy się z wyświetlaczem, a wyjście audio z głośnikami.
- Wyjście SDI OUT pozwala na przekazanie sygnału dalej do innego urządzenia.
Zgodność modelu
- Urządzenie obsługuje automatyczną detekcję formatów 12G/6G/3G/HD-SDI.
- Wyjście audio obsługuje 2 kanały analogowe (stereo) oraz do 7.1 kanałów przez SDI.
