Instrukcja obsługi ekstraktora audio HDMI 4K av link 128.514UK

Najważniejsze informacje z instrukcji

Ekstraktor audio HDMI 4K av link 128.514UK to urządzenie służące do wyodrębniania dźwięku cyfrowego (optycznego) lub analogowego z sygnału HDMI. Jest idealne do systemów, w których źródło sygnału (np. konsola, odtwarzacz Blu-Ray) nie posiada dedykowanego wyjścia audio. Urządzenie jest zasilane przez port USB.

Elementy zestawu

• Ekstraktor audio HDMI
• Kabel zasilający USB 5V DC
• Instrukcja obsługi

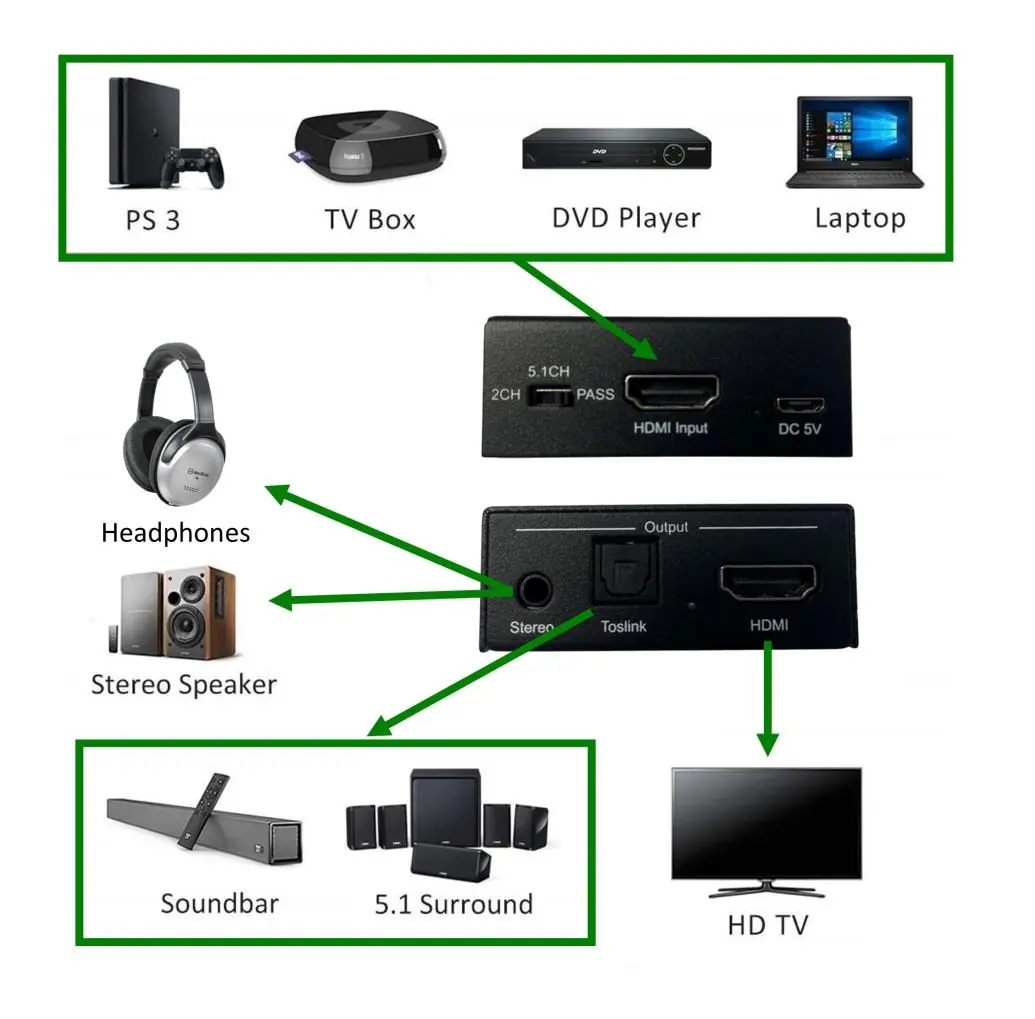

Podłączenie urządzenia

1. Podłącz kabel HDMI ze źródła sygnału (np. konsola, odtwarzacz) do portu wejściowego HDMI (2) z tyłu urządzenia.
2. Podłącz drugi kabel HDMI z portu wyjściowego (8) z przodu urządzenia do telewizora, monitora lub projektora.
3. Podłącz dostarczony kabel zasilający USB (4) do odpowiedniego zasilacza USB (maks. 5V).
4. Podłącz kabel optyczny (Toslink) do wyjścia (6) lub kabel 3.5mm do wyjścia (5), aby przesłać dźwięk do zewnętrznego systemu audio (soundbar, wzmacniacz, słuchawki).
5. Włącz zasilanie. Czerwona dioda LED (3) powinna się zaświecić.

Konfiguracja wyjścia audio

Użyj przełącznika na tylnym panelu (1), aby wybrać tryb wyjścia audio:

• 2CH: Maksymalnie 2-kanałowe stereo.
• 5.1CH: Maksymalnie 5.1-kanałowy dźwięk przestrzenny (DSD i HBR).
• PASS: Urządzenie odczytuje informacje EDID z podłączonego wyświetlacza i automatycznie dopasowuje format audio do najwyższego obsługiwanego przez urządzenie.

Jeśli połączenie jest poprawne i urządzenia są kompatybilne, niebieska dioda LED (7) na przednim panelu zaświeci się, sygnalizując prawidłowe działanie.

Bezpieczeństwo i konserwacja

• Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
• Używaj wyłącznie zasilacza zalecanego przez producenta.
• Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz je od zasilania.
• Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
