Instrukcja montażu uchwytu ściennego do telewizora Av Link LPF600
Kompletny przewodnik instalacji uchwytu ściennego Av Link LPF600. Dowiedz się, jak bezpiecznie zamontować uchwyt na ścianie betonowej lub drewnianej, przymocować wsporniki do telewizora oraz zawiesić urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Uchwyt ścienny Av Link LPF600 jest przeznaczony do montażu telewizorów o przekątnej ekranu od 32 do 70 cali. Maksymalne dopuszczalne obciążenie uchwytu wynosi 40 kg. Przed przystąpieniem do montażu upewnij się, że ściana jest w stanie utrzymać łączną wagę telewizora oraz uchwytu. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
Elementy zestawu
W opakowaniu znajdują się:
- Płyta ścienna
- Wsporniki montażowe do telewizora
- Zestaw śrub (M4, M5, M6, M8)
- Podkładki i elementy dystansowe
- Poziomica magnetyczna
Montaż na ścianie
Montaż na ścianie betonowej: Użyj płyty ściennej jako szablonu, aby zaznaczyć otwory. Wywierć otwory o średnicy 10 mm i głębokości 60 mm. Zamocuj płytę za pomocą odpowiednich kołków rozporowych (brak w zestawie, należy dobrać do typu ściany).
Montaż na ścianie drewnianej: Upewnij się, że wkręty są mocowane bezpośrednio w słupach drewnianych. Wywierć otwory prowadzące o średnicy 5 mm i głębokości 50 mm. Użyj poziomicy, aby upewnić się, że płyta jest zamontowana prosto.
Montaż uchwytów do telewizora
Dla telewizorów z płaskim tyłem: Przymocuj wsporniki bezpośrednio do otworów montażowych VESA w telewizorze, używając odpowiednich śrub i podkładek.
Dla telewizorów z zakrzywionym tyłem lub przeszkodami: Użyj dołączonych elementów dystansowych (A5) pomiędzy wspornikiem a telewizorem, aby zapewnić stabilne i bezpieczne połączenie.
Zawieszanie telewizora

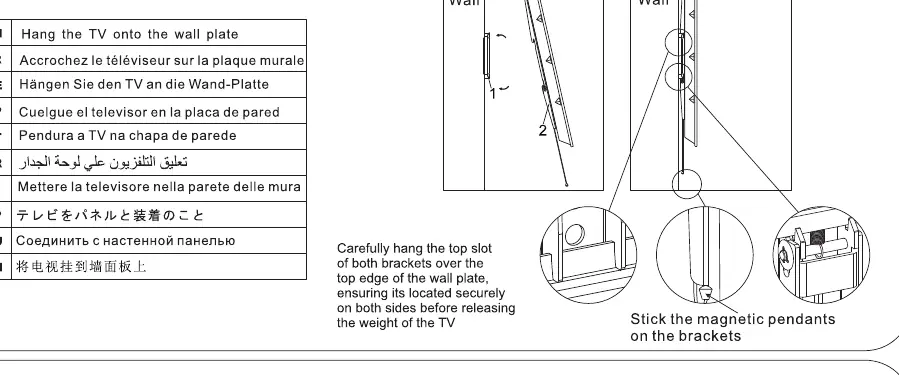

Po zamontowaniu płyty na ścianie i wsporników na telewizorze, zaczep telewizor na płycie ściennej. Upewnij się, że górna krawędź wsporników jest prawidłowo osadzona na płycie. Pociągnij za dwa sznurki, aby zabezpieczyć blokadę wsporników na płycie ściennej.
Bezpieczeństwo
- Zawsze używaj odpowiednich narzędzi.
- Do montażu wymagane są co najmniej dwie osoby.
- Regularnie sprawdzaj dokręcenie śrub (co dwa miesiące).
- Nie przekraczaj maksymalnego obciążenia 40 kg.
- Upewnij się, że ściana jest w stanie utrzymać ciężar urządzenia.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Telewizor nie pasuje do uchwytu
Sprawdź, czy rozstaw otworów montażowych VESA w telewizorze jest zgodny z uchwytem (do 600x400 mm).
Ściana nie jest wystarczająco wytrzymała
Upewnij się, że montujesz uchwyt na solidnym betonie lub słupach drewnianych. Nie montuj na płytach gipsowo-kartonowych bez wzmocnienia.
Telewizor jest niestabilny po zawieszeniu
Upewnij się, że górna krawędź wsporników została prawidłowo zahaczona o płytę ścienną i zablokowana sznurkami.
Przed użyciem
- Sprawdź wagę telewizora (max 40 kg).
- Zweryfikuj typ ściany (beton lub drewno).
- Przygotuj wiertarkę, wiertła i poziomnicę.
- Upewnij się, że masz drugą osobę do pomocy przy podnoszeniu TV.
- Sprawdź, czy śruby pasują do otworów w telewizorze.
Parametry w praktyce
- VESA 600x400
- Maksymalny rozstaw otworów montażowych w milimetrach.
Ilustracje i schematy
- Krok 1: Montaż płyty ściennej na ścianie.

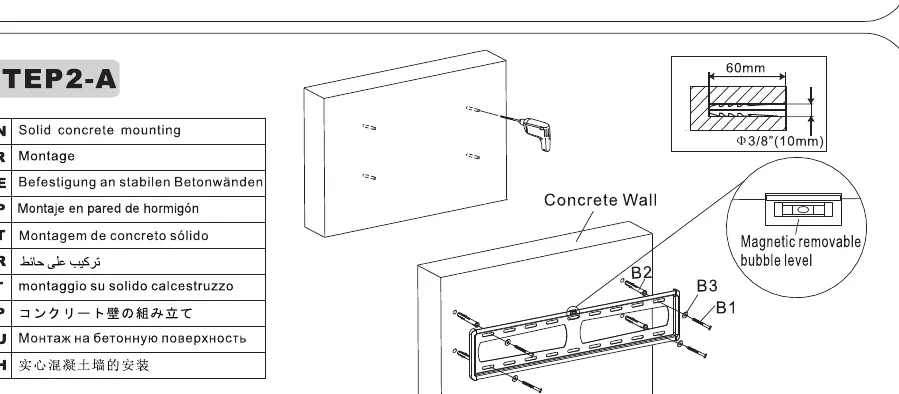

- Krok 2-A: Szczegóły wiercenia w betonie (wiertło 10mm).

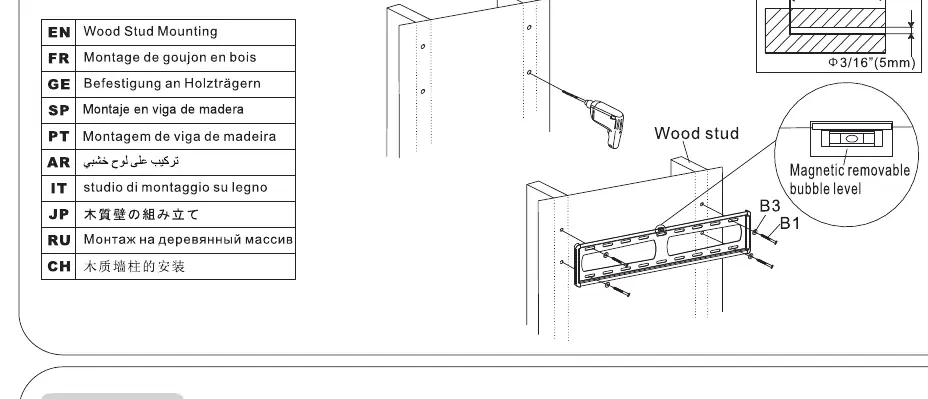

- Krok 2-B: Szczegóły wiercenia w drewnie (wiertło 5mm).

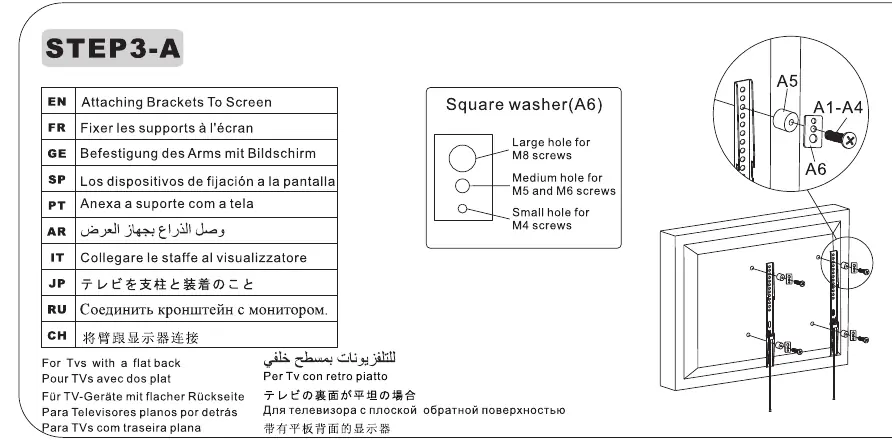

- Krok 3-A: Montaż wsporników do płaskiego telewizora.

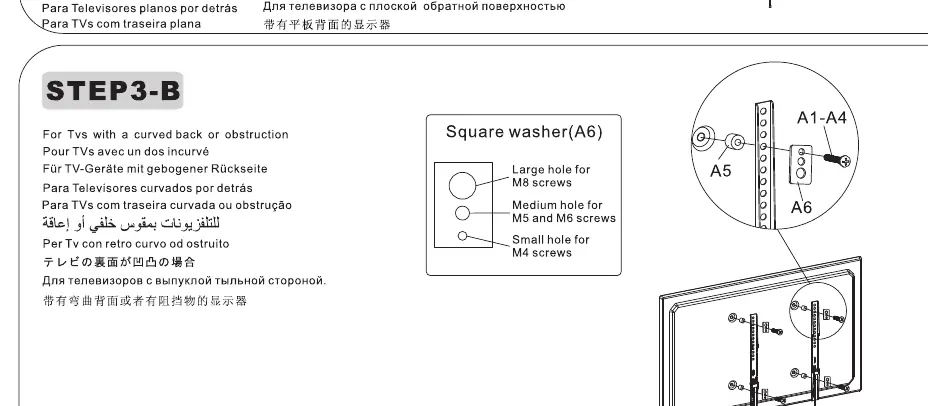

- Krok 3-B: Montaż wsporników do telewizora z zakrzywionym tyłem przy użyciu dystansów.
