Instrukcja obsługi rozdzielacza HDMI 4K 2.0 Av Link 128.845UK
Szybki przewodnik po instalacji i obsłudze rozdzielacza HDMI 4K 2.0 Av Link 128.845UK. Dowiedz się, jak poprawnie podłączyć urządzenia, jakie są wymagania dotyczące długości kabli dla rozdzielczości 4K oraz jak dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Rozdzielacz HDMI 1x2 Av Link 128.845UK umożliwia przesyłanie sygnału z jednego źródła HDMI (np. odtwarzacz, konsola, dekoder) na dwa wyświetlacze jednocześnie. Urządzenie obsługuje standard HDMI 2.0, co pozwala na przesyłanie obrazu w rozdzielczości 4K przy 60Hz. Kluczowym warunkiem poprawnego działania jest stosowanie certyfikowanych kabli HDMI oraz przestrzeganie limitów długości przewodów.
Opis urządzenia
Urządzenie posiada solidną metalową obudowę oraz pozłacane złącza HDMI dla lepszej jakości sygnału. Na przednim panelu znajdują się diody LED informujące o stanie połączenia (IN, OUT1, OUT2, POWER). Tylny panel zawiera port zasilania DC 5V oraz trzy porty HDMI (jedno wejście INPUT i dwa wyjścia OUTPUT).
Instalacja i podłączenie
- Podłącz urządzenie źródłowe (np. PC, DVD, STB) do portu INPUT rozdzielacza za pomocą kabla HDMI.
- Podłącz dwa wyświetlacze do portów OUTPUT1 i OUTPUT2 za pomocą kabli HDMI.
- Podłącz dołączony zasilacz 5V do portu DC/5V w rozdzielaczu, a następnie do gniazdka sieciowego.
- Włącz zasilanie. Niebieskie diody LED na przednim panelu zaświecą się, potwierdzając poprawne połączenie.
Ważne uwagi dotyczące kabli: Aby zachować rozdzielczość 4K, zawsze używaj certyfikowanych kabli HDMI. Maksymalna łączna długość kabli wynosi 35 metrów dla sygnałów 4K@30Hz lub Full HD oraz 10 metrów dla sygnałów 4K@60Hz.
Dane techniczne
- Standard HDMI: 2.0b
- Rozdzielczość wideo: do 3840 x 2160 @ 60Hz
- HDCP: wersja 2.2
- Przepustowość: 600 MHz / 18Gbps
- Zasilanie: wejście 100-240V AC, wyjście 5V/1A DC
- Wymiary: 128 x 53 x 23.5 mm
- Waga: 139g
Bezpieczeństwo
- Urządzenie nie jest wodoodporne – nie narażaj go na kontakt z wodą ani wilgocią.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
- Odłącz zasilanie, jeśli urządzenie nie będzie używane przez dłuższy czas.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczach
Sprawdź, czy zasilacz jest poprawnie podłączony i czy świeci dioda POWER. Upewnij się, że używasz certyfikowanych kabli HDMI 4K.
Obraz 4K przerywa lub nie wyświetla się
Sprawdź długość kabli HDMI. Dla 4K@60Hz łączna długość nie może przekraczać 10 metrów. Dla 4K@30Hz limit wynosi 35 metrów.
Przed użyciem
- Sprawdź zawartość opakowania: rozdzielacz, zasilacz 5V, instrukcja.
- Przygotuj certyfikowane kable HDMI odpowiedniej długości.
- Upewnij się, że urządzenia źródłowe i wyświetlacze są wyłączone przed podłączeniem kabli.
- Sprawdź, czy gniazdko elektryczne jest sprawne.
Ilustracje i schematy

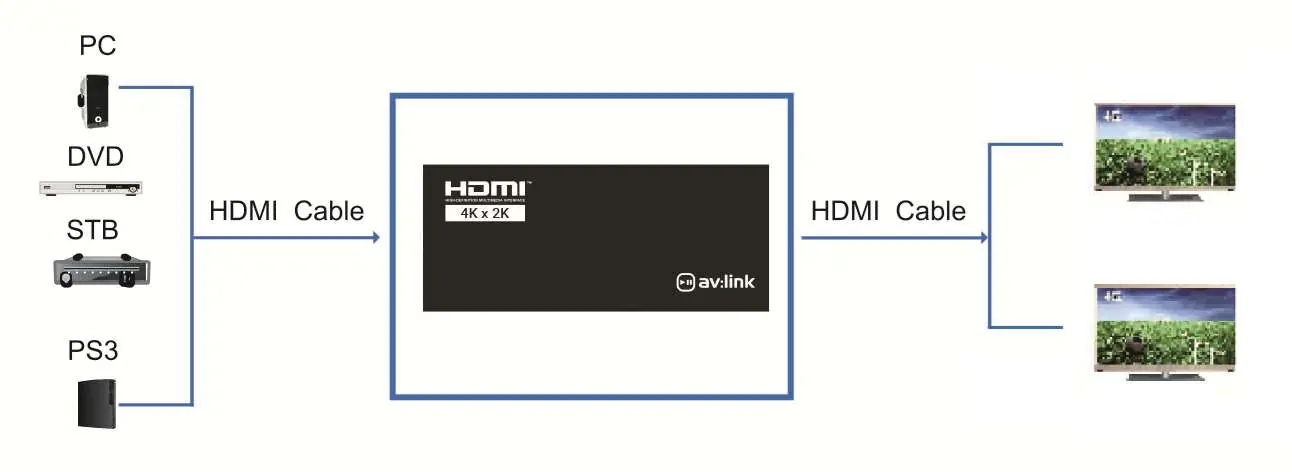

- Schemat aplikacji pokazuje podłączenie różnych źródeł (PC, DVD, STB, PS3) do wejścia INPUT rozdzielacza oraz dwóch wyświetlaczy do wyjść OUTPUT.
Zgodność modelu
- Wymagane kable z certyfikatem 4K dla zachowania pełnej jakości obrazu.
- Urządzenie obsługuje formaty audio: DTS-HD, Dolby True, DTS, Dolby-AC3 i DSD.
