Instrukcja obsługi splittera HDMI 4K 2.0 av:link 128.846UK
Szybki przewodnik po splitterze HDMI 4K 2.0 av:link 128.846UK. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są wymagania dotyczące kabli oraz jak zapewnić optymalną jakość obrazu 4K.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Splitter HDMI 4K 2.0 av:link 128.846UK to urządzenie umożliwiające podłączenie jednego źródła sygnału HDMI (np. odtwarzacz DVD, konsola, dekoder) do czterech wyświetlaczy jednocześnie. Urządzenie obsługuje rozdzielczości do 3840 x 2160 przy 60Hz oraz standardy audio takie jak DTS-HD i Dolby True.
Instalacja i podłączenie
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz wyjście urządzenia źródłowego do wejścia (Input) splittera za pomocą kabla HDMI.
- Podłącz wyjścia splittera (Output 1-4) do wejść wyświetlaczy za pomocą kabli HDMI.
- Podłącz dołączony zasilacz 5V do splittera, a następnie do gniazdka sieciowego i włącz zasilanie.
- Niebieskie diody LED na przednim panelu zaświecą się, gdy źródło sygnału i wyświetlacze zostaną poprawnie podłączone i włączone.
Wymagania techniczne i ograniczenia
Aby zachować jakość obrazu 4K, należy przestrzegać następujących zasad:
- Zawsze używaj certyfikowanych kabli HDMI 4K.
- Maksymalna łączna długość kabli dla sygnałów 4K przy 30Hz lub Full HD wynosi 35 metrów.
- Maksymalna łączna długość kabli dla sygnałów 4K przy 60Hz wynosi 10 metrów.
Bezpieczeństwo i konserwacja
- Urządzenie nie może być zanurzane w wodzie ani wystawiane na działanie wilgoci.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- W przypadku długiego nieużywania urządzenia, odłącz zasilacz od sieci.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
Dane techniczne
- Wersja HDMI: 2.0b
- Rozdzielczość wideo: do 3840 x 2160 przy 60Hz
- HDCP: 2.2
- Zasilanie: 5V/1A
- Wymiary: 178 x 67 x 23 mm
- Waga: 230 g
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu 4K lub niska jakość
Upewnij się, że używasz certyfikowanych kabli HDMI 4K oraz że ich łączna długość nie przekracza 10m dla 4K@60Hz lub 35m dla 4K@30Hz.
Brak zasilania urządzenia
Sprawdź, czy używasz oryginalnego zasilacza 5V dostarczonego w zestawie i czy jest on poprawnie podłączony do gniazdka.
Przed użyciem
- Sprawdź zawartość opakowania: splitter, zasilacz 5V, instrukcja.
- Przygotuj certyfikowane kable HDMI o odpowiedniej długości.
- Upewnij się, że urządzenia źródłowe i wyświetlacze są wyłączone przed podłączeniem kabli.
- Sprawdź, czy masz dostęp do gniazdka elektrycznego dla zasilacza.
Ilustracje i schematy

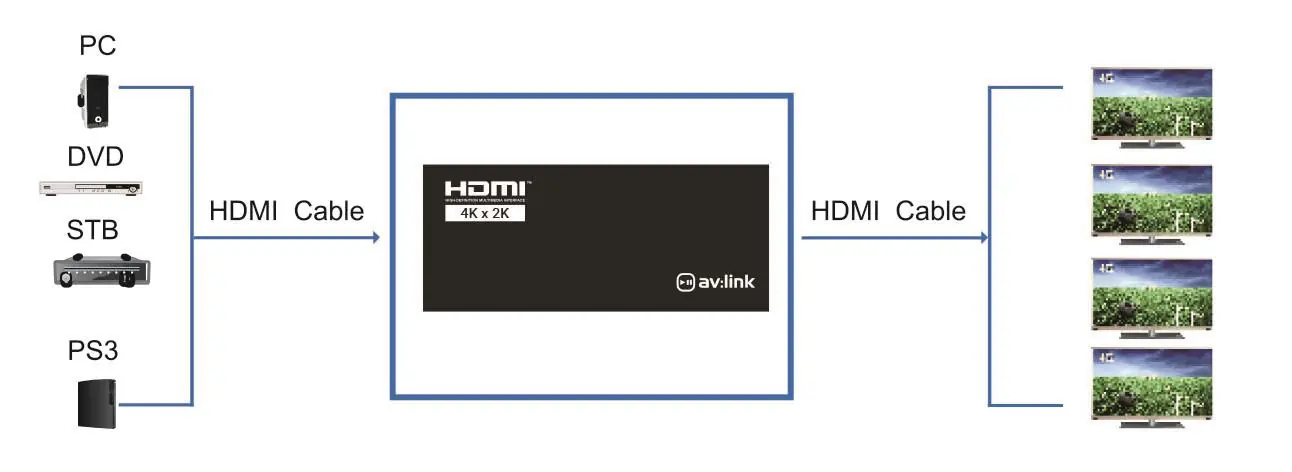

- Schemat aplikacji pokazuje podłączenie jednego źródła (PC, DVD, STB lub PS3) do wejścia splittera oraz wyprowadzenie sygnału do czterech niezależnych wyświetlaczy.
Zgodność modelu
- Urządzenie wymaga zewnętrznego zasilania 5V.
- Kompatybilne z systemami 4K digital TV boxes.
