Instrukcja obsługi splittera HDMI av:link 128.847UK
Szybki przewodnik po instrukcji obsługi splittera HDMI av:link 128.847UK. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są wymagania dotyczące kabli HDMI dla rozdzielczości 4K oraz jak bezpiecznie korzystać ze sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Splitter HDMI av:link 128.847UK umożliwia podłączenie jednego źródła sygnału HDMI do ośmiu wyświetlaczy jednocześnie. Urządzenie obsługuje standard HDMI 2.0b, co pozwala na przesyłanie obrazu w rozdzielczości 4K przy 60Hz. Aby zachować pełną jakość obrazu 4K, należy bezwzględnie używać certyfikowanych kabli HDMI 4K.
Kluczowe ograniczenia długości kabli:
- Maksymalnie 35 metrów łącznej długości kabla dla sygnałów 4K przy 30Hz lub Full HD (FHD).
- Maksymalnie 10 metrów łącznej długości kabla dla sygnałów 4K przy 60Hz.
Instalacja i podłączenie
- Podłącz wyjście urządzenia źródłowego (np. odtwarzacz DVD, konsola, dekoder) do wejścia (INPUT) splittera za pomocą kabla HDMI.
- Podłącz wyjścia splittera (OUTPUT 1-8) do wejść wyświetlaczy za pomocą kabli HDMI.
- Podłącz dołączony zasilacz 5V do gniazda DC/5V w splitterze, a następnie do gniazdka elektrycznego i włącz zasilanie.
- Niebieskie diody LED na tylnym panelu zaświecą się, gdy źródło sygnału oraz wyświetlacze zostaną poprawnie podłączone i włączone.
Bezpieczeństwo i konserwacja
- Urządzenie nie jest wodoodporne; nie należy go zanurzać w wodzie ani wystawiać na działanie wilgoci.
- Nie należy używać urządzenia, jeśli jest uszkodzone.
- Należy używać wyłącznie zasilacza dostarczonego przez producenta.
- W przypadku dłuższego nieużywania urządzenia, należy odłączyć je od zasilania.
- Nie należy podejmować prób samodzielnej naprawy ani demontażu urządzenia, gdyż grozi to utratą gwarancji.
Dane techniczne
- Wersja HDMI: 2.0b
- Rozdzielczość wideo: do 3840 x 2160 przy 60Hz
- HDCP: wersja 2.2
- Formaty audio: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
- Zasilanie: wejście AC 100-240V (50/60Hz), wyjście DC 5V/2A
- Wymiary: 276 x 136 x 24 mm
- Waga: 660 g
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu 4K lub niska jakość
Upewnij się, że używasz certyfikowanych kabli HDMI 4K. Sprawdź, czy łączna długość kabli nie przekracza 35m (dla 4K@30Hz/FHD) lub 10m (dla 4K@60Hz).
Urządzenie nie uruchamia się
Sprawdź, czy zasilacz 5V jest poprawnie podłączony do gniazdka i splittera oraz czy świecą się niebieskie diody LED na tylnym panelu.
Przed użyciem
- Przygotuj certyfikowane kable HDMI 4K.
- Sprawdź, czy w zestawie znajduje się zasilacz 5V.
- Upewnij się, że masz dostęp do gniazdka elektrycznego w pobliżu miejsca instalacji.
- Zaplanuj rozmieszczenie urządzeń tak, aby nie przekroczyć maksymalnych długości kabli HDMI.
Parametry w praktyce
- Zasilanie 5V/2A
- Wymagane parametry zasilania; używaj tylko oryginalnego zasilacza.
Ilustracje i schematy

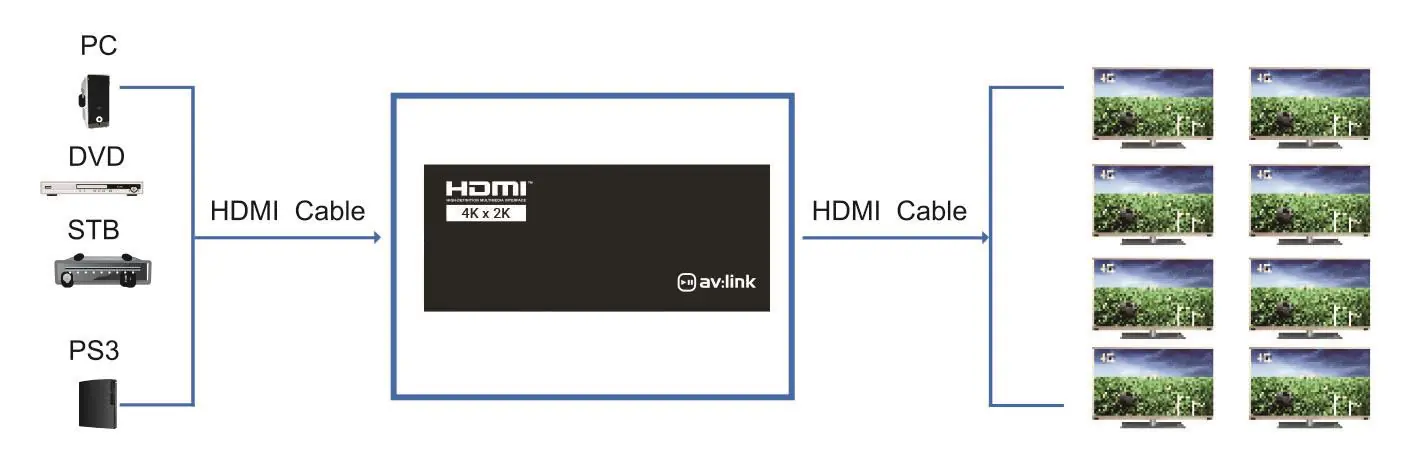

- Schemat aplikacji pokazuje podłączenie różnych źródeł (PC, DVD, STB, PS3) do wejścia splittera oraz rozdzielenie sygnału na 8 wyświetlaczy.

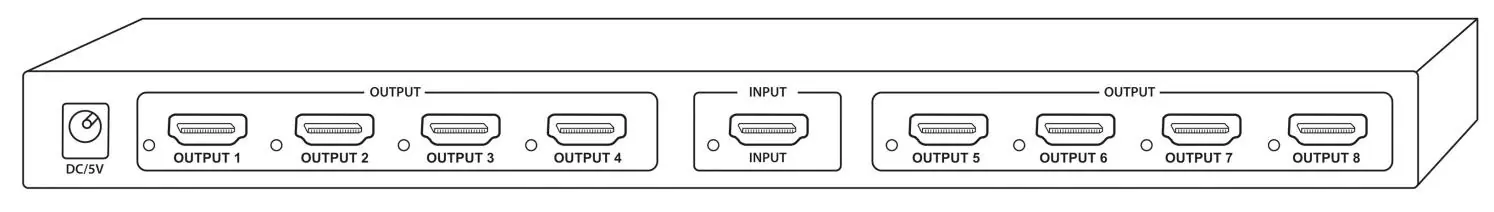

- Panel tylny urządzenia zawiera gniazdo zasilania DC/5V, jeden port wejściowy (INPUT) oraz osiem portów wyjściowych (OUTPUT 1-8).
Zgodność modelu
- Wymaga certyfikowanych kabli HDMI 4K dla zachowania pełnej rozdzielczości.
- Maksymalna długość kabla zależy od rozdzielczości i odświeżania (35m dla 4K@30Hz/FHD, 10m dla 4K@60Hz).
