Instrukcja obsługi matrycy HDMI 4x2 AV Link 128.849UK
Szybki przewodnik po matrycy HDMI 4x2 AV Link 128.849UK. Dowiedz się, jak poprawnie podłączyć urządzenia, zarządzać ustawieniami EDID, korzystać z pilota oraz wyodrębniać dźwięk z sygnału HDMI.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Matryca HDMI 4x2 AV Link 128.849UK umożliwia przełączanie sygnału między 4 urządzeniami źródłowymi a 2 wyświetlaczami. Urządzenie obsługuje rozdzielczość 4K przy 60Hz oraz pozwala na jednoczesne wyprowadzenie dźwięku przez złącza SPDIF lub 3.5mm. Do sterowania urządzeniem służą przyciski na obudowie lub dołączony pilot na podczerwień.
Opis urządzenia
Urządzenie posiada następujące elementy sterujące i porty:
- Wyjścia HDMI 1-2: Do podłączenia telewizorów lub monitorów.
- Wejścia HDMI 1-4: Do podłączenia źródeł sygnału (np. odtwarzacze, konsole, PC).
- Przełączniki EDID: Służą do zarządzania danymi EDID.
- Złącze zasilania DC/5V: Wejście zasilacza.
- Wyjścia audio: Optyczne (SPDIF) oraz analogowe 3.5mm do podłączenia systemów audio lub słuchawek.
- Przyciski Key1/Key2: Służą do przełączania źródeł dla odpowiednich wyjść.
Instalacja i podłączenie
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:
- Podłącz wyjścia urządzeń źródłowych do wejść matrycy (HDMI 1-4).
- Podłącz wyjścia matrycy (HDMI 1-2) do wyświetlaczy.
- Podłącz zasilacz 5V do matrycy i włącz go do gniazdka sieciowego.
Ważne uwagi dotyczące kabli:
- Dla sygnałów 4K@30Hz lub FHD: używaj kabli HDMI o długości do 15m.
- Dla sygnałów 4K@60Hz: używaj kabli HDMI o długości do 5m.
- Zawsze używaj certyfikowanych kabli 4K, aby zachować pełną rozdzielczość.
Obsługa urządzenia
Przełączanie między źródłami odbywa się za pomocą przycisków Key1 i Key2 znajdujących się na przednim panelu lub za pomocą dołączonego pilota IR. Aby wyprowadzić dźwięk do zewnętrznego systemu audio lub słuchawek, należy skorzystać z odpowiednich gniazd (SPDIF lub 3.5mm) znajdujących się na boku urządzenia.
Zarządzanie EDID
Ustawienia EDID pozwalają na dostosowanie sygnału do możliwości wyświetlaczy. Przełącznik w górę oznacza wartość 0, a w dół wartość 1. Dostępne konfiguracje obejmują kopiowanie EDID z wyjść HDMI lub wymuszenie konkretnych formatów (np. 3D 1080P, 2D 1080P, 3D 4K) z różnymi ustawieniami dźwięku (2CH LPCM lub 5.1 CH Dolby/DTS).
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
- Odłącz zasilanie, jeśli urządzenie nie będzie używane przez dłuższy czas.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu w rozdzielczości 4K
Upewnij się, że używasz certyfikowanych kabli 4K i nie przekraczasz długości 5m dla sygnału 4K@60Hz.
Brak dźwięku w zewnętrznym systemie audio
Sprawdź, czy system audio jest poprawnie podłączony do wyjść SPDIF lub 3.5mm na boku urządzenia.
Przed użyciem
- Sprawdź, czy zasilacz 5V jest podłączony do sieci.
- Upewnij się, że kable HDMI mają odpowiednią długość dla wybranej rozdzielczości.
- Sprawdź, czy urządzenia źródłowe są włączone.
- Upewnij się, że wybrano odpowiednie źródło za pomocą przycisków Key1/Key2 lub pilota.
Ilustracje i schematy

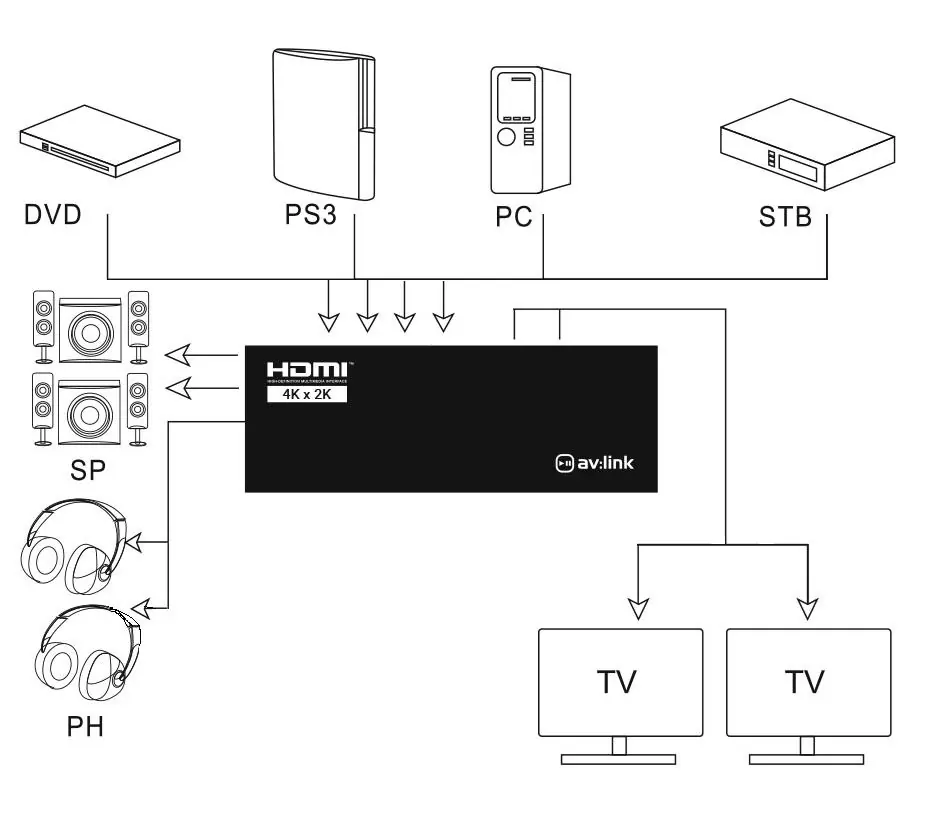

- Schemat połączeń pokazuje podłączenie źródeł (DVD, PS3, PC, STB) do wejść matrycy oraz wyjść do telewizorów i systemów audio.

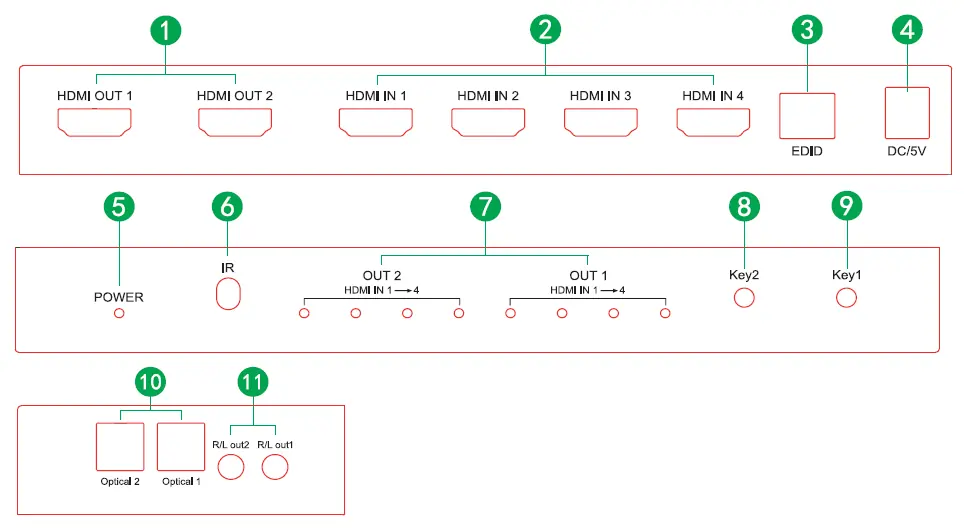

- Rysunek panelu przedstawia rozmieszczenie portów wejściowych/wyjściowych oraz przycisków sterujących.
Zgodność modelu
- Wymaga certyfikowanych kabli 4K dla zachowania pełnej rozdzielczości.
- Obsługuje formaty audio: DTS-HD, Dolby True, DTS, Dolby-AC3 i DSD.
