Instrukcja obsługi przełącznika 4K HDMI Multi-viewer av link 128.855UK

Najważniejsze informacje

Przełącznik 4K HDMI Multi-viewer 4x1 pozwala na wyświetlanie sygnału z maksymalnie 4 źródeł HDMI na jednym ekranie wyjściowym. Urządzenie oferuje 7 różnych trybów wyświetlania, co czyni je idealnym rozwiązaniem do monitoringu CCTV, systemów bezpieczeństwa, gier oraz zastosowań w branży hotelarskiej. Urządzenie można obsługiwać za pomocą przycisków na obudowie lub dołączonego pilota na podczerwień.

Opis urządzenia i złącza

Urządzenie posiada następujące elementy sterujące i porty:

• Wejścia HDMI 1-4: Porty do podłączenia źródeł sygnału.
• Wyjście HDMI: Port do podłączenia wyświetlacza (monitora, TV, projektora).
• Zasilanie DC/5V: Gniazdo zasilania.
• Przełącznik trybu (Mode): Służy do zmiany trybów wyświetlania.
• Przełącznik audio: Służy do wyboru źródła dźwięku.
• Port RS232: Do celów serwisowych lub sterowania zewnętrznego.
• Czujnik IR: Odbiornik sygnału z pilota.

Instalacja i podłączenie

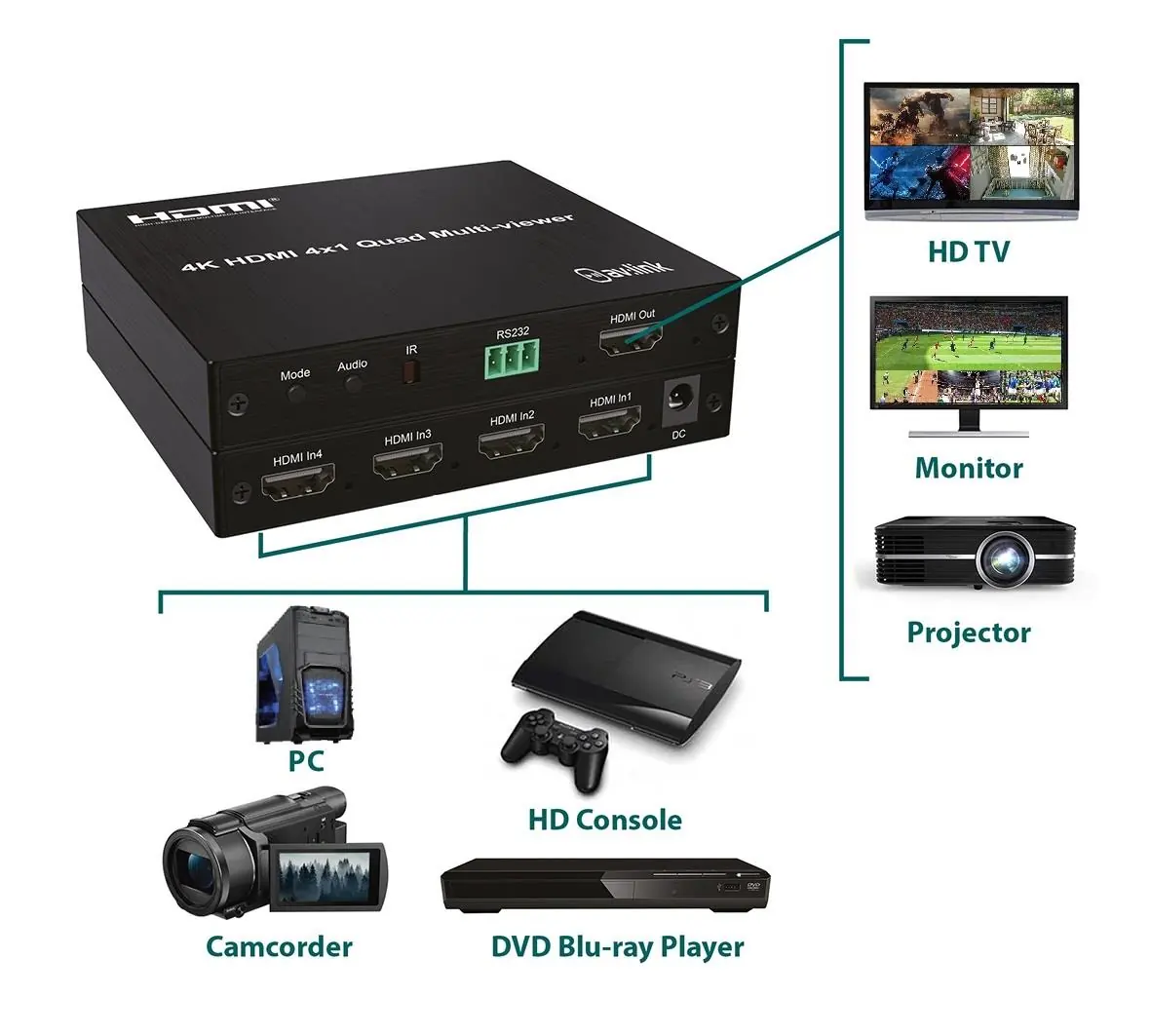

1. Podłącz wyjścia maksymalnie 4 urządzeń źródłowych do wejść HDMI w przełączniku.
2. Użyj kabli HDMI o długości do 10 metrów dla sygnałów 4K@30Hz lub FHD. Uwaga: Aby zachować rozdzielczość 4K, zawsze używaj kabli z certyfikatem 4K.
3. Podłącz wyjście HDMI przełącznika do wejścia wyświetlacza (TV, monitor, projektor).
4. Podłącz dostarczony zasilacz do gniazda DC w przełączniku, a następnie do gniazdka sieciowego.
5. Niebieskie diody LED obok wejść i wyjść HDMI zaświecą się, gdy sygnał zostanie wykryty.

Obsługa i tryby pracy

Urządzenie umożliwia przełączanie między 7 dostępnymi trybami wyświetlania. Liczba dostępnych opcji zależy od liczby podłączonych źródeł sygnału. Przełączanie odbywa się za pomocą przycisku Mode na obudowie lub przycisków na pilocie. Analogicznie, przycisk Audio pozwala na wybór źródła dźwięku, który ma być odtwarzany.

Pilot zdalnego sterowania

Pilot zapewnia bardziej precyzyjną kontrolę nad urządzeniem:

• Tryb czterech ekranów: Wyświetla wszystkie źródła jednocześnie.
• Wybór audio: Przełączanie źródła dźwięku.
• Wybór trybu: Przełączanie trybów wyświetlania.
• Wybór pojedynczego ekranu 1-4: Wyświetlanie wybranego źródła na pełnym ekranie.
• Przyciski góra/dół: Nawigacja po trybach wyświetlania.
• Wybór rozdzielczości: Przełączanie ustawień rozdzielczości.

Bezpieczeństwo

• Urządzenie nie może być zanurzane w wodzie ani wystawiane na działanie wilgoci.
• Nie używaj urządzenia, jeśli jest uszkodzone.
• Używaj wyłącznie zasilacza dostarczonego przez producenta.
• W przypadku długich okresów nieużywania, odłącz zasilanie od sieci.
• Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
