Instrukcja montażu uchwytu ściennego uchylnego Av Link 129.166UK
Szybki przewodnik montażu uchwytu ściennego Av Link 129.166UK. Dowiedz się, jak bezpiecznie zamontować uchwyt na ścianie drewnianej lub betonowej, jak przymocować wsporniki do telewizora oraz jak wyregulować kąt nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt ścienny Av Link 129.166UK jest przeznaczony do montażu telewizorów o przekątnej do 70 cali i wadze nieprzekraczającej 35 kg. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać łączny ciężar uchwytu i telewizora. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Należy regularnie (co trzy miesiące) sprawdzać stabilność połączeń.
Elementy zestawu
Zestaw zawiera płytę ścienną, wsporniki montażowe oraz komplet śrub i podkładek (M6x30, M8x30, M8x50, D8, M-E, M-F, W-A, W-B, W-C). Przed montażem upewnij się, że posiadasz wszystkie elementy wymienione w instrukcji.

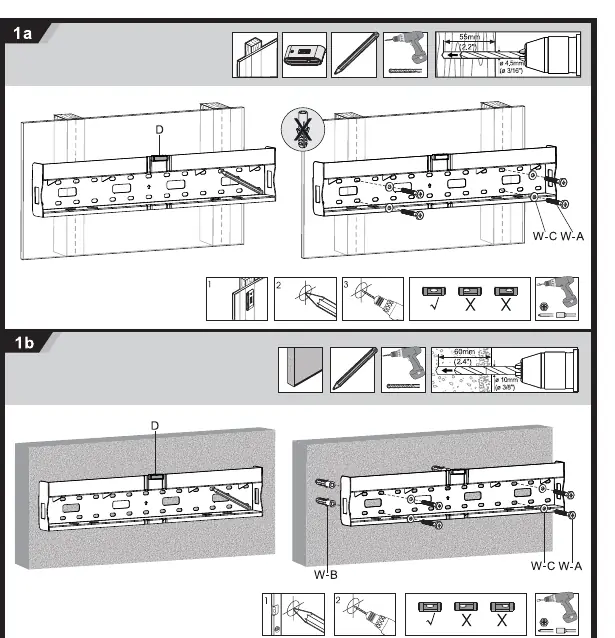

Montaż na ścianie
Instrukcja przewiduje dwa główne typy montażu:
- Montaż na ścianie drewnianej (1a): Wymaga użycia poziomicy i wiertarki. Należy wywiercić otwory o średnicy 4,5 mm i głębokości 55 mm. Użyj śrub W-A oraz podkładek W-C.
- Montaż na ścianie betonowej/ceglanej (1b): Wymaga wywiercenia otworów o średnicy 10 mm i głębokości 60 mm. Należy użyć kołków rozporowych W-B, śrub W-A oraz podkładek W-C.

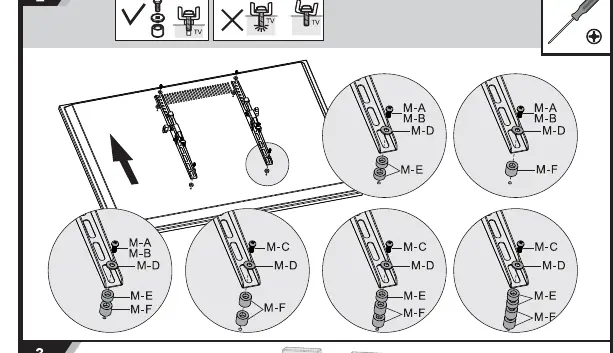

Montaż wsporników do telewizora
Przymocuj wsporniki do tylnej części telewizora, korzystając z odpowiednich śrub (M-A, M-B lub M-C) oraz podkładek (M-D, M-E, M-F) w zależności od modelu telewizora i standardu VESA (200x200 do 600x400). Upewnij się, że śruby są dokręcone, ale nie przekręcone.
Zawieszanie i regulacja kąta
Po zamontowaniu płyty na ścianie i wsporników na telewizorze, zawieś telewizor na płycie ściennej. Po zawieszeniu można wyregulować kąt nachylenia w zakresie +12° / -12°. Po ustawieniu pożądanego kąta należy dokręcić śruby blokujące, aby zabezpieczyć pozycję.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Telewizor nie pasuje do uchwytu
Sprawdź, czy rozstaw otworów montażowych VESA w telewizorze mieści się w zakresie 200x200 do 600x400 mm.
Uchwyt jest niestabilny
Upewnij się, że śruby montażowe do ściany są dokręcone i że ściana jest odpowiedniej wytrzymałości (beton lub drewniane słupki).
Telewizor opada lub zmienia kąt nachylenia
Po ustawieniu pożądanego kąta nachylenia należy dokręcić śruby blokujące mechanizm uchylny.
Przed użyciem
- Sprawdź, czy waga telewizora nie przekracza 35 kg.
- Upewnij się, że ściana jest wykonana z materiału nośnego (beton, cegła lub drewniane słupki).
- Przygotuj narzędzia: wiertarkę, wiertła (4,5 mm dla drewna, 10 mm dla betonu), poziomicę i śrubokręt.
- Zweryfikuj standard VESA swojego telewizora.
- Sprawdź kompletność zestawu śrub przed rozpoczęciem pracy.
Ilustracje i schematy
- Krok 1a/1b: Pokazuje sposób wiercenia otworów w zależności od rodzaju ściany (drewno vs beton).
- Krok 2: Ilustruje dobór śrub i podkładek do montażu wsporników na tylnej obudowie telewizora.
- Krok 4: Pokazuje mechanizm regulacji kąta nachylenia i dokręcania śrub blokujących.
Zgodność modelu
- Przeznaczony do telewizorów o przekątnej do 70 cali.
- Wspiera standardy VESA od 200x200 do 600x400.
- Nie montować na ścianach z płyt gipsowo-kartonowych bez wzmocnień.
