Instrukcja obsługi rozdzielacza HDMI 8K 1x4 av:link 128.862UK
Szybki przewodnik po obsłudze rozdzielacza HDMI 8K 1x4 av:link 128.862UK. Dowiedz się, jak poprawnie podłączyć urządzenia, skonfigurować przełączniki EDID oraz uzyskać najlepszą jakość obrazu 8K.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Rozdzielacz HDMI 8K 1x4 av:link 128.862UK umożliwia podłączenie jednego źródła sygnału HDMI do czterech wyświetlaczy jednocześnie. Urządzenie wspiera rozdzielczości do 7680 x 4320 przy 60Hz oraz posiada 8-trybowy przełącznik EDID, co pozwala na precyzyjne dopasowanie formatów wideo i audio do podłączonych odbiorników.
Opis urządzenia i zawartość zestawu
W zestawie znajduje się rozdzielacz HDMI 1x4, zasilacz 5V DC oraz samoprzylepne nóżki gumowe. Urządzenie posiada metalową obudowę w kolorze satynowego srebra. Na przednim panelu znajdują się porty wejściowe i wyjściowe HDMI oraz gniazdo zasilania. Na tylnym panelu umieszczono port RS232 (do aktualizacji oprogramowania) oraz przełączniki EDID.
Podłączenie i instalacja
Aby poprawnie zainstalować urządzenie, wykonaj następujące kroki:

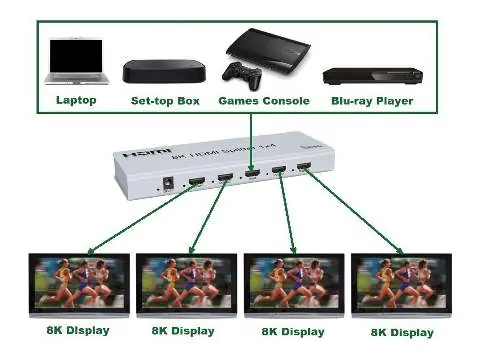

- Podłącz wyjście urządzenia źródłowego (np. laptop, konsola, odtwarzacz Blu-ray) do wejścia (Input) rozdzielacza za pomocą kabla HDMI.
- Podłącz wyjścia rozdzielacza (Output 1-4) do wejść wyświetlaczy za pomocą kabli HDMI.
- Podłącz zasilacz 5V do rozdzielacza i włącz go do sieci elektrycznej.
- Niebieskie diody LED na przednim panelu zaświecą się, gdy urządzenia źródłowe i wyświetlacze zostaną poprawnie podłączone i włączone.
Uwaga: Aby utrzymać rozdzielczość 8K, zawsze używaj certyfikowanych kabli HDMI 8K. Maksymalna łączna długość kabli dla 8K@60Hz wynosi 10 metrów (5m wejście + 5m wyjście).
Konfiguracja EDID
Urządzenie posiada przełączniki DIP do konfiguracji EDID, co pozwala na wymuszenie określonej rozdzielczości i formatu audio. Ustawienia przełączników (0 = góra, 1 = dół) pozwalają na wybór trybów takich jak kopiowanie EDID z wyjścia 1, kompatybilność wsteczna, czy wymuszenie 4K/60Hz lub 1080p. Przełącznik nr 1 służy wyłącznie do trybu aktualizacji.
Bezpieczeństwo i konserwacja
- Urządzenie nie może być zanurzane w wodzie ani narażane na wilgoć.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, ponieważ grozi to utratą gwarancji.
- Odłącz zasilanie, jeśli urządzenie nie będzie używane przez dłuższy czas.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu lub niska rozdzielczość
Upewnij się, że używasz certyfikowanych kabli HDMI 8K. Sprawdź, czy łączna długość kabli nie przekracza 10m (maks. 5m wejście i 5m wyjście dla 8K@60Hz).
Nieprawidłowy format audio lub wideo
Skonfiguruj przełączniki EDID na tylnym panelu zgodnie z tabelą w instrukcji, aby dopasować sygnał do możliwości wyświetlaczy.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się zasilacz 5V.
- Przygotuj certyfikowane kable HDMI 8K.
- Upewnij się, że odległość między urządzeniami nie przekracza 5m dla wejścia i 5m dla wyjścia przy rozdzielczości 8K.
- Podłącz zasilacz do gniazdka sieciowego dopiero po podłączeniu kabli HDMI.
Ilustracje i schematy
- Przedni panel: Gniazdo zasilania DC/5V, wejście HDMI (Input) oraz 4 wyjścia HDMI (Output 1-4).
- Tylny panel: Port RS232, gniazdo IR oraz przełączniki DIP EDID.
Zgodność modelu
- Wymaga certyfikowanych kabli HDMI 8K dla pełnej wydajności.
- Maksymalny dystans transmisji 8K@60Hz wynosi 10m (5m wejście + 5m wyjście).
