Instrukcja obsługi przełącznika HDMI AV Link 128.842UK
Szybki przewodnik po obsłudze przełącznika HDMI AV Link 128.842UK. Dowiedz się, jak poprawnie podłączyć urządzenia, korzystać z funkcji automatycznego przełączania oraz jakie są wymagania dotyczące długości kabli dla rozdzielczości 4K.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przełącznik HDMI AV Link 128.842UK umożliwia podłączenie do 4 źródeł sygnału HDMI do jednego wyświetlacza. Urządzenie obsługuje sygnały HDMI v2.0 oraz rozdzielczości do 3840 x 2160 przy 60Hz. Kluczowym warunkiem poprawnego działania w rozdzielczości 4K jest stosowanie certyfikowanych kabli HDMI oraz przestrzeganie limitów długości przewodów: maksymalnie 16m dla 4K przy 30Hz/FHD oraz 8m dla 4K przy 60Hz.
Opis urządzenia
Urządzenie posiada smukłą obudowę z pozłacanymi złączami zapewniającymi optymalny transfer sygnału. Na przednim panelu znajdują się diody LED informujące o aktywnym wejściu oraz przycisk wyboru źródła. Zestaw zawiera przełącznik, pilot zdalnego sterowania oraz zasilacz 5V.
Podłączenie i instalacja
- Podłącz kabel HDMI z wyjścia (HDMI OUT) przełącznika do wejścia w telewizorze lub monitorze.
- Podłącz urządzenia źródłowe (np. laptop, konsola, odtwarzacz) do portów wejściowych (HDMI IN 1-4) za pomocą kabli HDMI.
- Podłącz dostarczony zasilacz 5V do urządzenia i włącz zasilanie.
- Upewnij się, że używasz kabli certyfikowanych dla standardu 4K, aby zachować pełną jakość obrazu.
Obsługa i funkcje
Przełączanie między źródłami sygnału odbywa się na dwa sposoby:
- Przycisk na obudowie: Użyj przycisku Select na przednim panelu, aby ręcznie przełączać aktywne wejście.
- Pilot zdalnego sterowania: Umożliwia zdalny wybór źródła sygnału.
- Funkcja automatycznego wyboru: Urządzenie posiada funkcję inteligentnego przełączania, która automatycznie wybiera najnowsze aktywne urządzenie po jego włączeniu.
Dane techniczne
- Wersja HDMI: 2.0b
- Obsługiwane rozdzielczości: do 3840 x 2160 @ 60Hz
- Przepustowość: 600 MHz / 6Gbps
- Zasilanie: 5V/1A
- Temperatura pracy: -15°C do +55°C
- Waga: 118g
Bezpieczeństwo
- Urządzenie nie może być zanurzane w wodzie ani narażane na wilgoć.
- Nie należy używać urządzenia, jeśli jest uszkodzone.
- Używaj wyłącznie zasilacza dostarczonego przez producenta.
- W przypadku długotrwałej nieobecności odłącz zasilacz od sieci.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Brak obrazu w rozdzielczości 4K
Upewnij się, że używasz certyfikowanych kabli HDMI 4K i nie przekraczasz maksymalnej łącznej długości kabla (8m dla 4K@60Hz).
Pilot nie reaguje
Sprawdź, czy bateria CR2025 jest poprawnie zainstalowana w pilocie.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się zasilacz 5V.
- Przygotuj certyfikowane kable HDMI odpowiedniej długości.
- Upewnij się, że urządzenia źródłowe są wyłączone przed podłączeniem.
- Sprawdź, czy miejsce instalacji jest suche i dobrze wentylowane.
Parametry w praktyce
- Max. bandwidth 600 MHz
- Przepustowość sygnału pozwalająca na przesyłanie danych wideo wysokiej jakości.
- Zasilanie 5V/1A
- Wymagane parametry zasilacza sieciowego.
Ilustracje i schematy

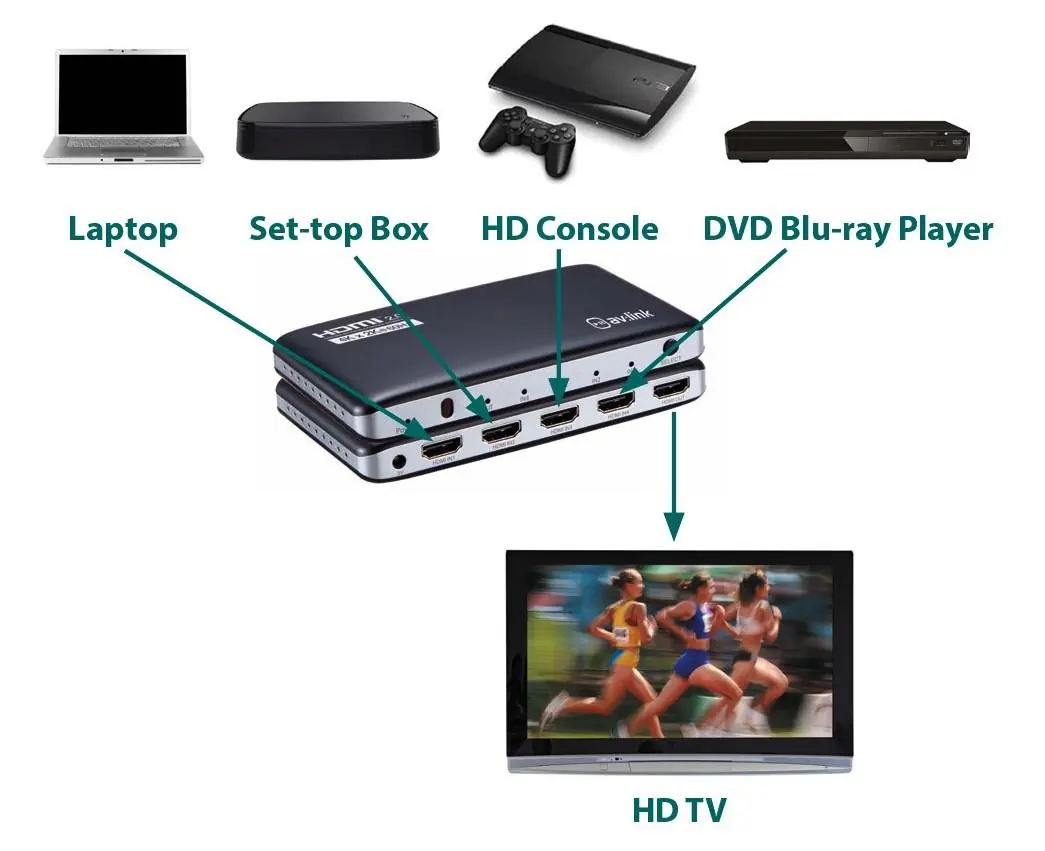

- Schemat połączeń ilustruje podłączenie różnych źródeł (laptop, konsola, odtwarzacz) do wejść HDMI oraz telewizora do wyjścia HDMI.
- Panel tylny zawiera porty wejściowe HDMI IN1-IN4 oraz wyjściowe HDMI OUT.
Zgodność modelu
- Wspiera rozdzielczości do 3840 x 2160 @ 60Hz.
- Kompatybilny z sygnałami HDMI v2.0.
