Instrukcja obsługi czujnika poziomu Netvox R900PB06AO1

Najważniejsze informacje z instrukcji

Czujnik Netvox R900PB06AO1 to bezprzewodowe urządzenie typu ClassA zgodne z protokołem LoRaWAN, przeznaczone do wykrywania poziomu cieczy, materiałów sypkich lub zajętości miejsc parkingowych. Urządzenie wykorzystuje technologię ultradźwiękową i jest zasilane bateryjnie. Konfiguracja odbywa się głównie za pomocą aplikacji NFC na smartfonie.

Opis urządzenia

Urządzenie składa się z jednostki głównej oraz podłączonego czujnika ultradźwiękowego. Posiada wbudowany czujnik wstrząsów (do wykrywania prób manipulacji) oraz wyjście cyfrowe (DO), które może być użyte do lokalnego sterowania innymi urządzeniami w przypadku wystąpienia alarmu.

Obsługa i konfiguracja

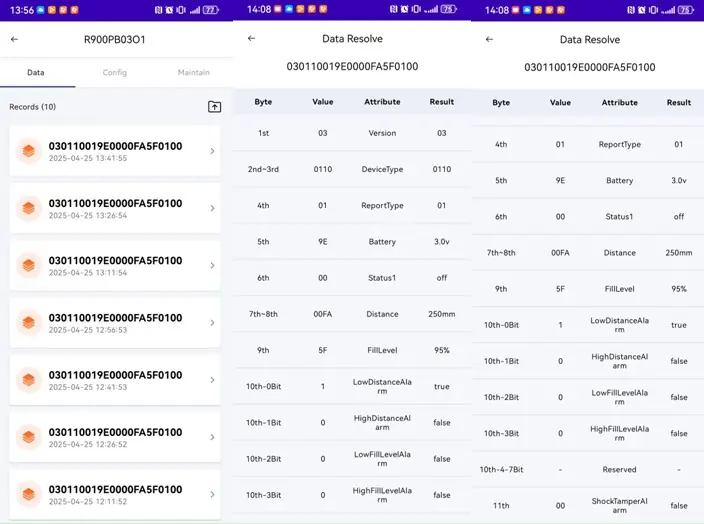

Urządzenie obsługuje konfigurację przez NFC. Wymaga to zainstalowania aplikacji NetvoxNFCApp na telefonie z obsługą NFC. Przed użyciem upewnij się, że urządzenie jest włączone.

• Włączanie/Wyłączanie: Możliwe za pomocą przycisku lub magnesu. Przytrzymanie przycisku/magnesu przez 3 sekundy włącza urządzenie, a przez 5 sekund wyłącza.
• Przywracanie ustawień fabrycznych: Przytrzymanie przycisku/magnesu przez 10 sekund, a następnie wykonanie krótkiego impulsu w ciągu 5 sekund, resetuje urządzenie.
• Konfiguracja parametrów: Za pomocą aplikacji NFC można ustawić parametry sieciowe, progi alarmowe (Distance, FillLevel), czułość czujnika wstrząsów oraz parametry wyjścia cyfrowego.

Konfiguracja LoRaWAN i raportowanie

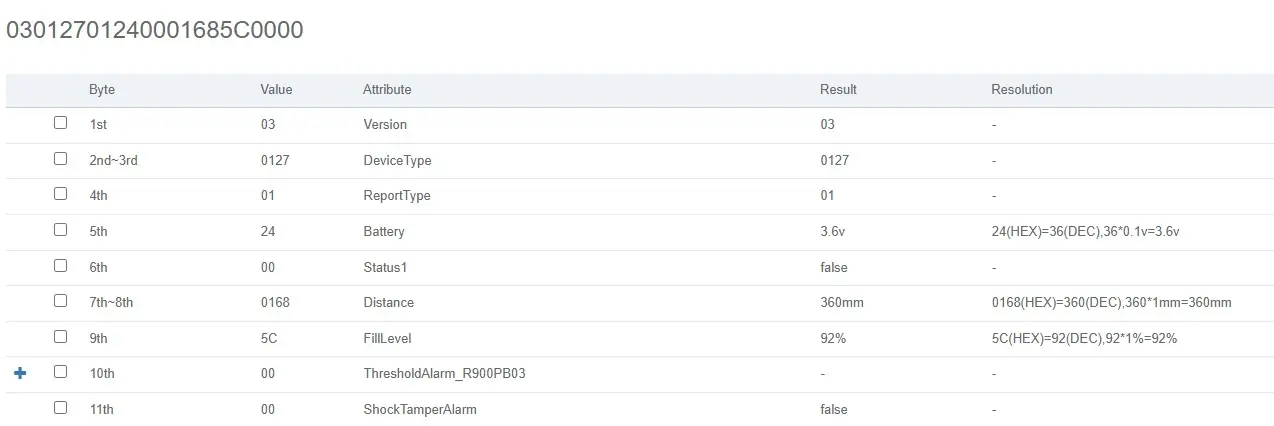

Urządzenie wysyła dane zgodnie z ustawionymi interwałami (Min Interval, Max Interval). Jeśli zmiana wartości przekroczy zdefiniowany próg (Reportable Change), urządzenie wyśle raport natychmiast. W przypadku braku zmian, raporty są wysyłane zgodnie z Max Interval.

Instalacja

Czujnik ultradźwiękowy powinien być zamontowany pionowo nad mierzoną powierzchnią. Należy unikać miejsc z turbulencjami (wloty/wyloty wody) oraz przeszkód w wiązce ultradźwiękowej. Urządzenie główne można zamontować na kilka sposobów:

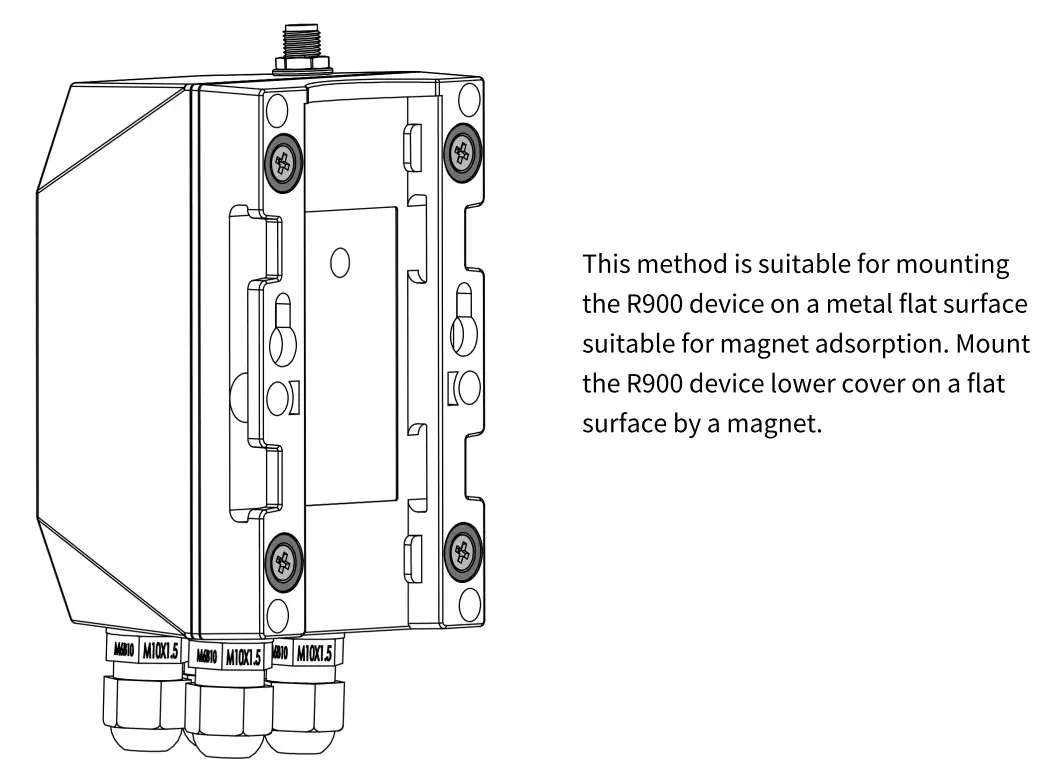

• Na magnes (do powierzchni metalowych).

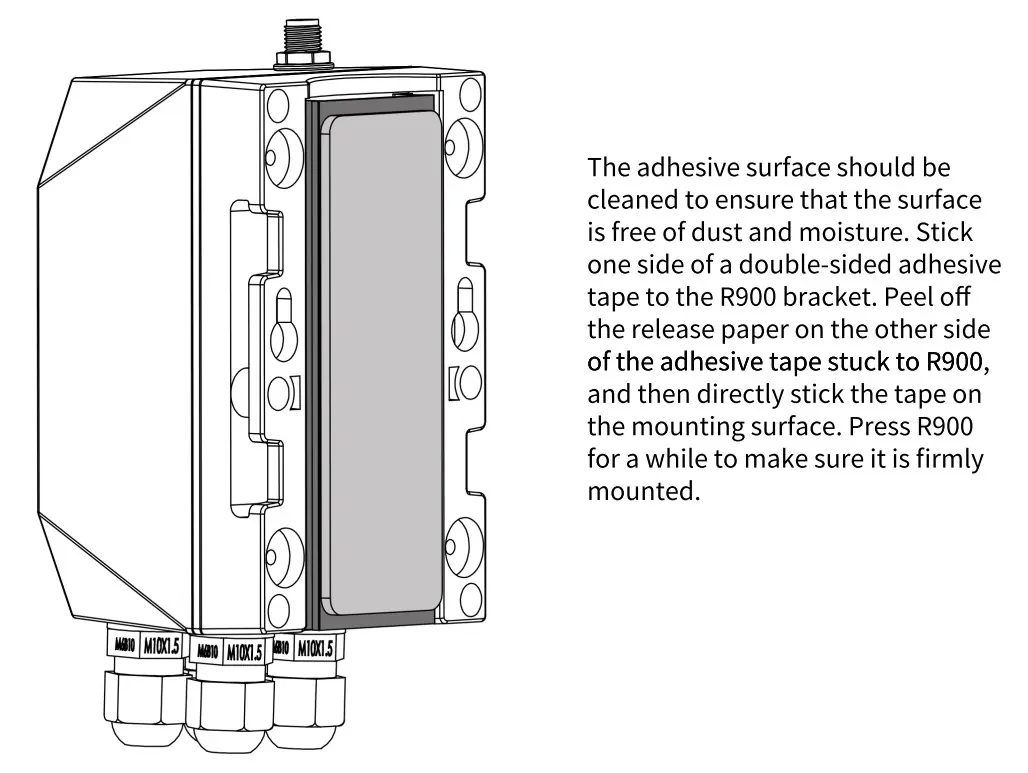

• Za pomocą śrub (do powierzchni płaskich).

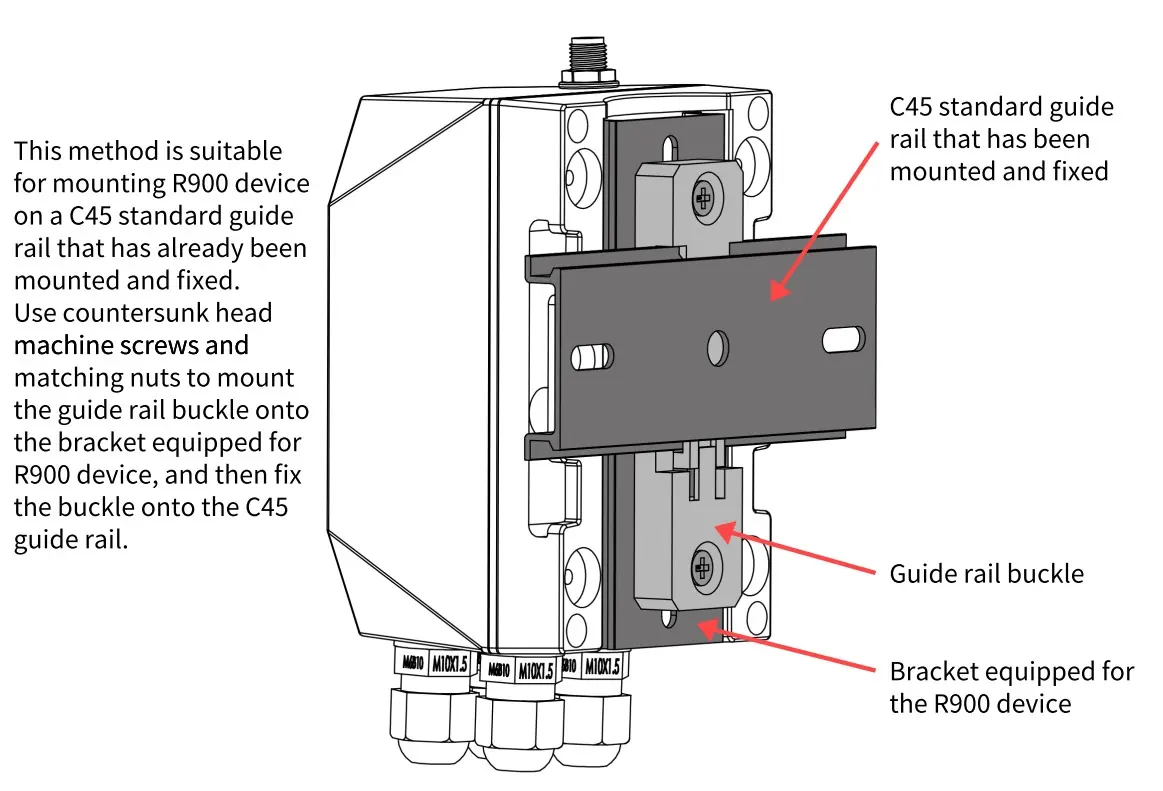

• Na szynie montażowej C45.

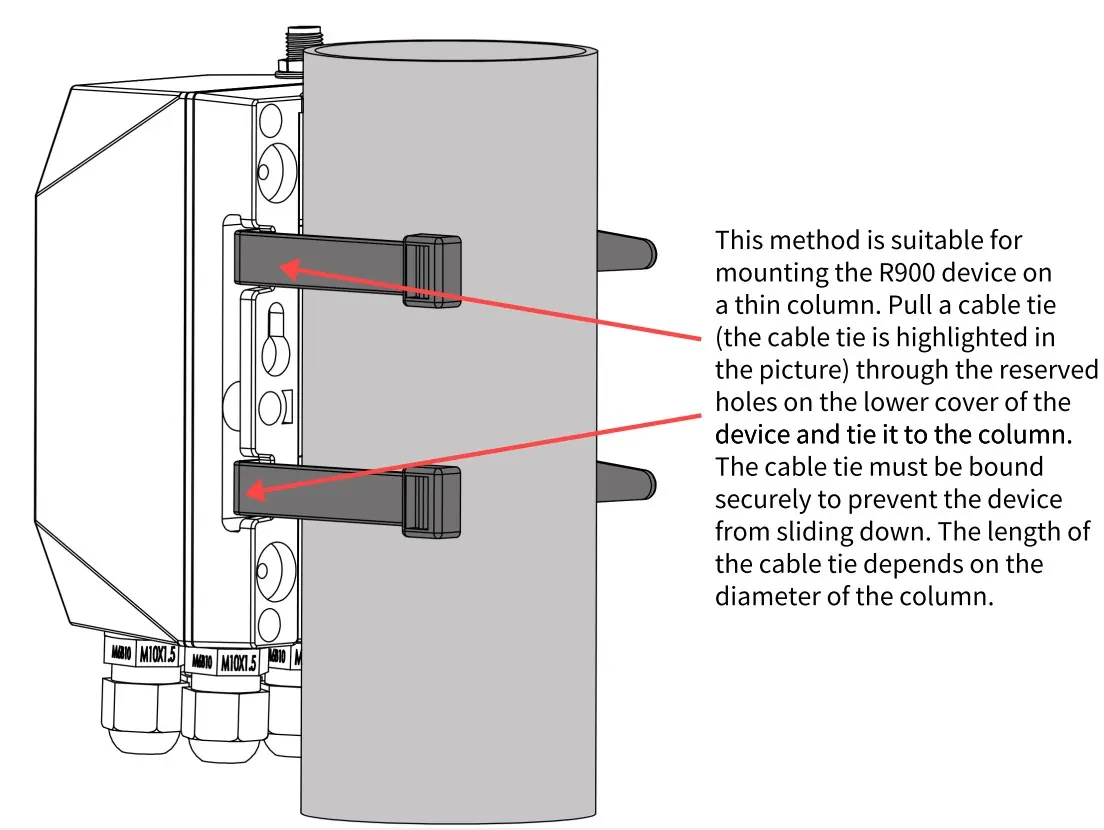

• Za pomocą opasek zaciskowych (do słupów/kolumn).

Konserwacja

Utrzymuj powierzchnię czujnika w czystości, używając miękkiej, wilgotnej szmatki. Unikaj stosowania silnych środków chemicznych. W przypadku niskiego napięcia baterii (3.2V), należy niezwłocznie wymienić baterie (2x ER14505/ER18505), aby zapewnić stabilność pomiarów.
