Instrukcja obsługi czujnika światła i miernika prądu Netvox R718NL1
Szybki przewodnik po instalacji, konfiguracji i obsłudze bezprzewodowego czujnika światła i jednofazowego miernika prądu Netvox R718NL1. Dowiedz się, jak poprawnie zamontować przekładnik prądowy, skonfigurować raportowanie danych LoRaWAN i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Netvox R718NL1 to bezprzewodowy czujnik światła i jednofazowy miernik prądu działający w technologii LoRaWAN. Urządzenie jest zasilane dwiema bateriami ER14505 3.6V. Kluczowe dla poprawnego działania jest poprawne zainstalowanie przekładnika prądowego (CT) na przewodzie fazowym oraz odpowiednia konfiguracja interwałów raportowania danych, aby uniknąć szybkiego rozładowania baterii.
Opis urządzenia

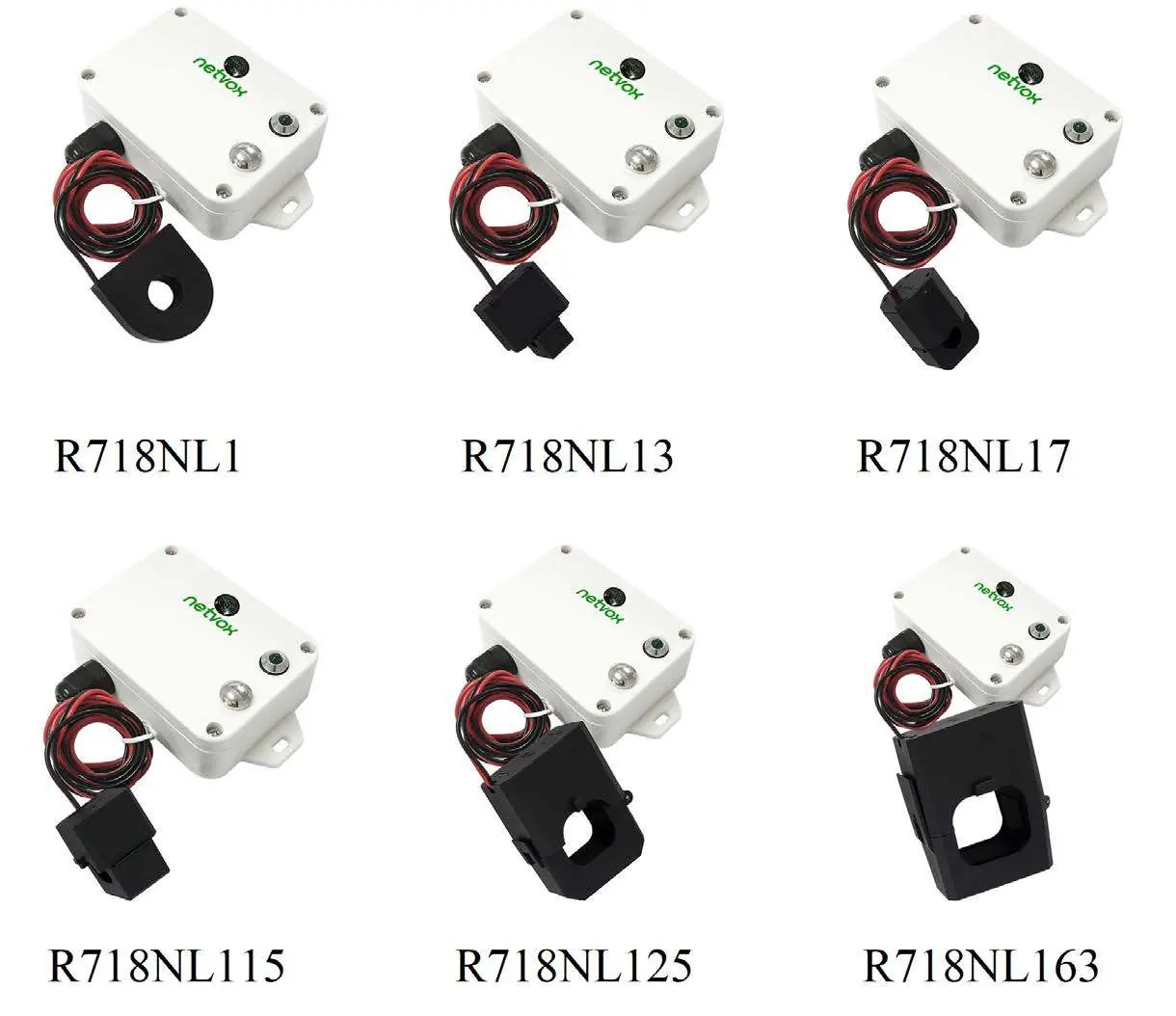

Seria R718NL1 obejmuje różne modele różniące się typem przekładnika prądowego (CT) i zakresem pomiarowym (od 30A do 630A). Urządzenie posiada wbudowany magnes ułatwiający montaż na metalowych powierzchniach oraz otwory na śruby dla trwalszego mocowania. Stopień ochrony głównego korpusu to IP53, a czujnika IP30.
Instalacja
Podczas instalacji przekładnika prądowego (CT) należy pamiętać o następujących zasadach:
- Rozdzielenie przewodów: Należy rozdzielić przewód fazowy od neutralnego. Przekładnik musi obejmować tylko przewód fazowy. Jeśli przewód fazowy i neutralny zostaną umieszczone w przekładniku razem, prądy zniosą się, a wynik pomiaru wyniesie 0.

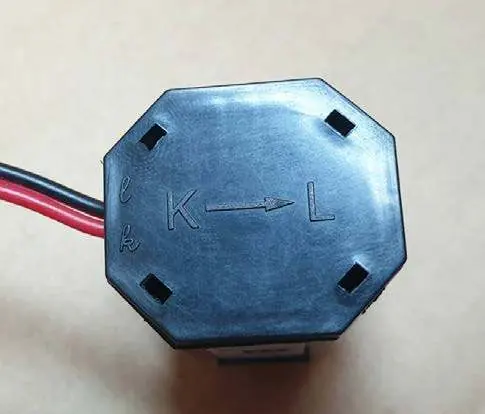

- Kierunek prądu: Na przekładniku znajduje się oznaczenie kierunku prądu (K→L). Należy upewnić się, że jest on zgodny z kierunkiem przepływu prądu w instalacji.
- Montaż: Urządzenie można przytwierdzić za pomocą wbudowanego magnesu lub śrub. Nie należy instalować urządzenia w metalowych skrzynkach ekranujących, gdyż może to zakłócać transmisję bezprzewodową.
Obsługa i konfiguracja
Urządzenie obsługuje się za pomocą przycisku funkcyjnego i diody LED:
- Włączanie: Włóż baterie. Przytrzymaj przycisk funkcyjny przez 3 sekundy, aż zielona dioda mignie raz.
- Wyłączanie (przywracanie ustawień fabrycznych): Przytrzymaj przycisk funkcyjny przez 5 sekund, aż dioda mignie 20 razy.
- Sprawdzanie stanu: Jednokrotne naciśnięcie przycisku powoduje wysłanie raportu, jeśli urządzenie jest w sieci.
Raportowanie danych
Urządzenie wysyła dane zgodnie z konfiguracją:
- Min Interval: Minimalny czas między raportami (domyślnie 30 minut).
- Max Interval: Maksymalny czas między raportami (domyślnie 30 minut).
- Reportable Change: Próg zmiany wartości (prądu lub oświetlenia), po przekroczeniu którego urządzenie wysyła raport przed upływem Max Interval.
Uwaga: Zbyt niskie ustawienie Min Interval spowoduje częste wybudzanie urządzenia i szybkie wyczerpanie baterii.
Konserwacja i bateria
Urządzenie wykorzystuje baterie litowe Li-SOCl2. W przypadku długiego przechowywania może dojść do pasywacji baterii (tworzenia się warstwy ochronnej), co może powodować opóźnienia napięcia. Jeśli urządzenie nie działa poprawnie, może być konieczna aktywacja baterii poprzez podłączenie jej do rezystora 68 Ohm na 6-8 minut.
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z siecią LoRaWAN
Sprawdź weryfikację urządzenia na bramce lub skonsultuj się z dostawcą serwera platformy. Upewnij się, że urządzenie jest włączone.
Pomiar prądu wynosi 0A mimo działającego urządzenia
Upewnij się, że przewód fazowy i neutralny nie są podłączone razem w przekładniku. Sprawdź, czy prąd jest powyżej progu czułości (dla niektórych modeli <1A raportuje 0A).
Bateria szybko się wyczerpuje
Zbyt częste raportowanie (zbyt niskie Min Interval). Zwiększ interwały raportowania zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy obudowa nie jest uszkodzona.
- Upewnij się, że używasz odpowiedniego modelu CT dla zakresu prądu obciążenia.
- Sprawdź napięcie baterii (jeśli <3.3V, może wymagać aktywacji).
- Przygotuj śrubokręt do otwarcia obudowy.
- Upewnij się, że miejsce montażu nie jest ekranowane metalem.
Parametry w praktyce
- Min Interval
- Minimalny czas między raportami (domyślnie 30 min).
- Max Interval
- Maksymalny czas między raportami (domyślnie 30 min).
- CurrentChange
- Próg zmiany prądu, po którym urządzenie wysyła raport (domyślnie 100mA).
- IlluminanceChange
- Próg zmiany oświetlenia, po którym urządzenie wysyła raport (domyślnie 100 Lux).
Ilustracje i schematy

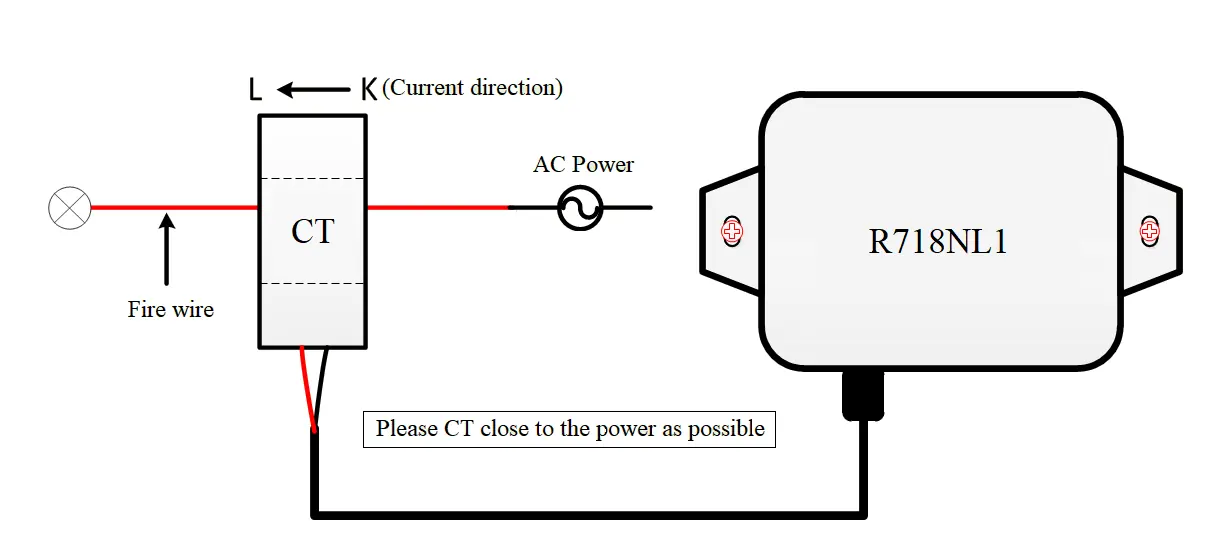

- Schemat podłączenia CT: Przewód fazowy musi przechodzić przez przekładnik osobno.
- Kierunek K->L: Upewnij się, że kierunek prądu jest zgodny z oznaczeniem na CT.
Zgodność modelu
- Urządzenie jest kompatybilne z protokołem LoRaWAN Class A.
- Wymaga baterii 3.6V ER14505 Li-SOCl2.
