Instrukcja obsługi wiązki przewodów Nilight 10038W LED Light Bar

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu i podłączenia wiązki przewodów Nilight 10038W przeznaczonej do listew świetlnych LED. Przed przystąpieniem do prac upewnij się, że instalacja elektryczna pojazdu jest zgodna z wymaganiami napięciowymi urządzenia.

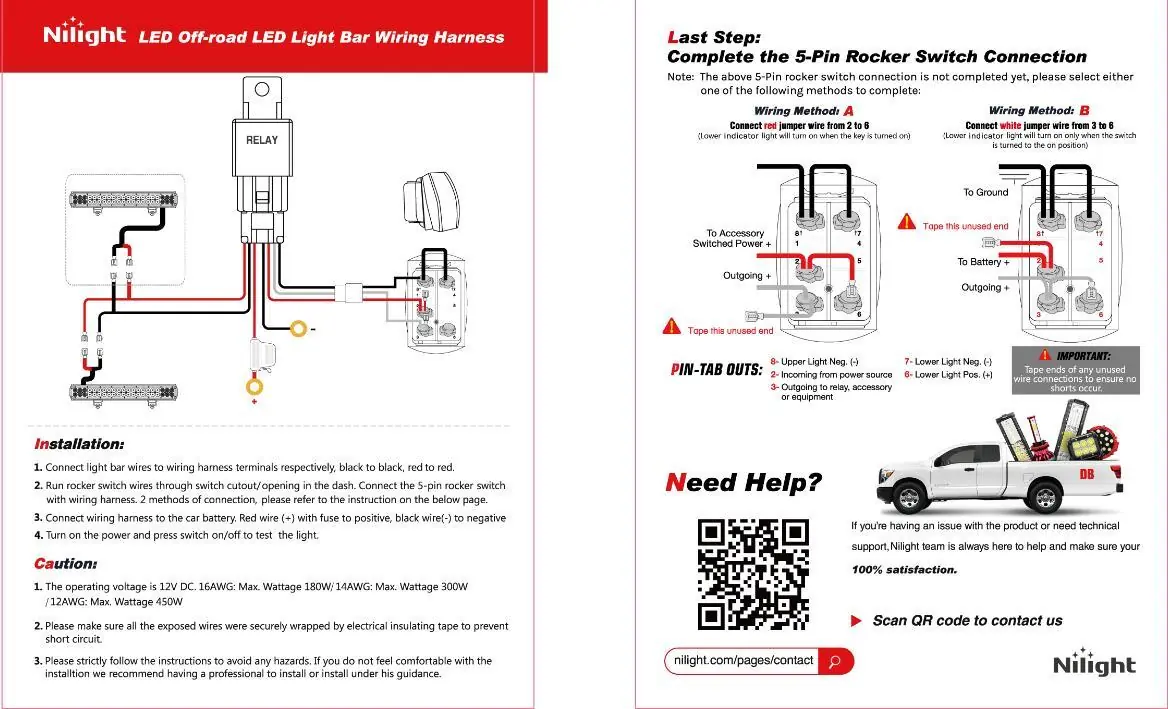

Instalacja

1. Podłącz przewody listwy świetlnej do odpowiednich terminali wiązki (czerwony do czerwonego, czarny do czarnego).
2. Poprowadź przewody przełącznika przez otwór w desce rozdzielczej.
3. Podłącz 5-pinowy przełącznik do wiązki przewodów, wybierając jedną z dwóch metod połączenia opisanych w sekcji dotyczącej przełącznika.
4. Podłącz wiązkę do akumulatora pojazdu: przewód czerwony (+) z bezpiecznikiem do bieguna dodatniego, przewód czarny (-) do bieguna ujemnego.
5. Włącz zasilanie i przetestuj działanie listwy za pomocą przełącznika.

Podłączenie przełącznika 5-pinowego

Dostępne są dwie metody podłączenia przełącznika, w zależności od pożądanego działania podświetlenia:

• Metoda A: Podłącz czerwony mostek między pinami 2 i 6. Dolna kontrolka zaświeci się po przekręceniu kluczyka w stacyjce.
• Metoda B: Podłącz biały mostek między pinami 3 i 6. Dolna kontrolka zaświeci się tylko po włączeniu przełącznika.

Ważne: Zabezpiecz końce wszystkich nieużywanych przewodów taśmą izolacyjną, aby uniknąć zwarcia.

Bezpieczeństwo

• Napięcie robocze wynosi 12V DC.
• Wszystkie odsłonięte przewody muszą być dokładnie owinięte taśmą izolacyjną.
• Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się montaż przez profesjonalistę.
