Instrukcja obsługi zestawu wiązki przewodów Nilight 10014W

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji zestawu wiązki przewodów Nilight 10014W dla oświetlenia LED typu off-road. Kluczowe jest przestrzeganie limitów obciążenia prądowego w zależności od przekroju przewodu oraz poprawne zabezpieczenie wszystkich połączeń elektrycznych.

Instalacja

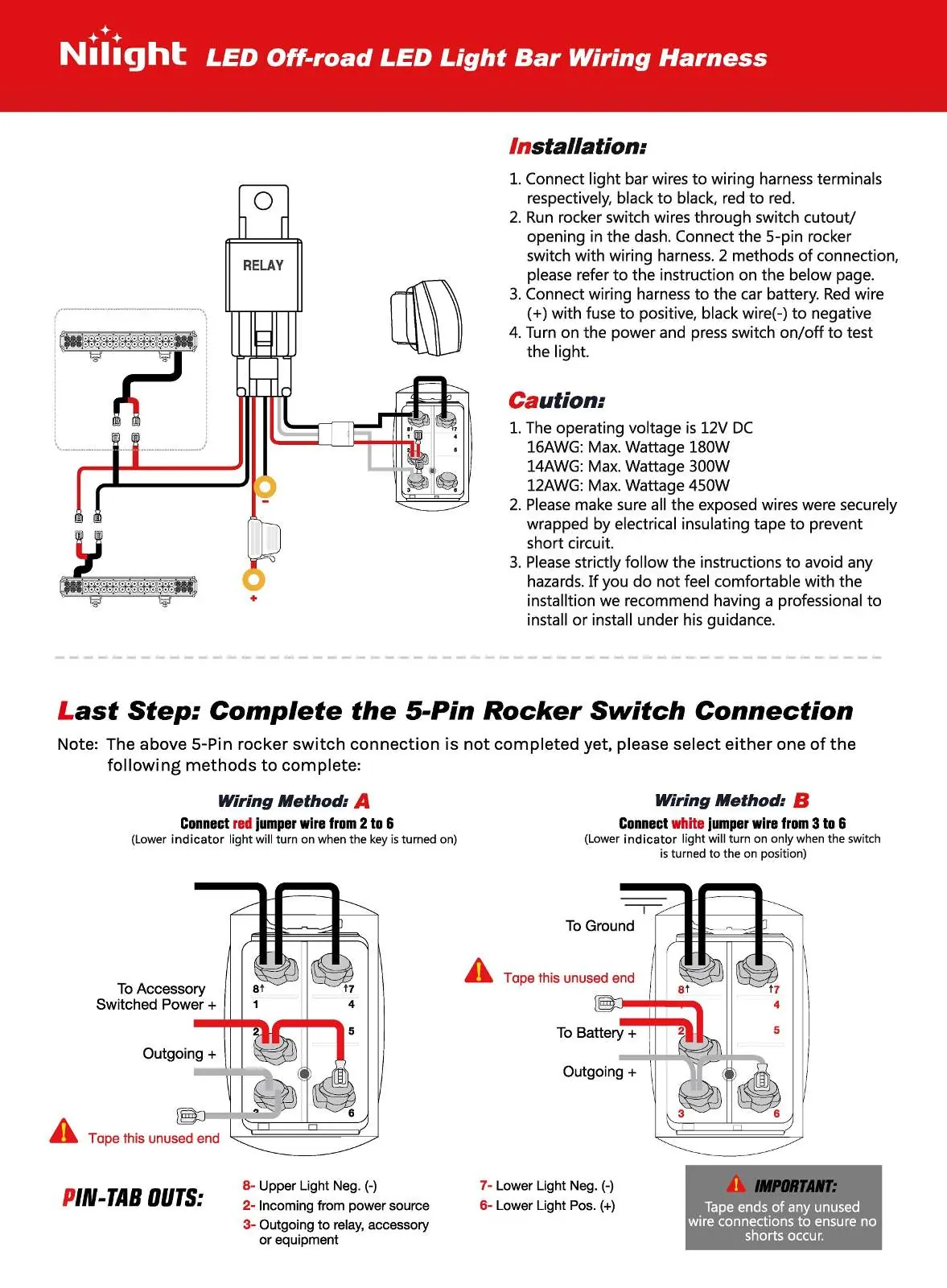

1. Podłącz przewody listwy świetlnej do odpowiednich zacisków wiązki (czarny do czarnego, czerwony do czerwonego).
2. Przeprowadź przewody przełącznika kołyskowego przez otwór w desce rozdzielczej i podłącz je do wiązki.
3. Podłącz wiązkę do akumulatora samochodowego: czerwony przewód z bezpiecznikiem do bieguna dodatniego (+), czarny przewód do bieguna ujemnego (-).
4. Włącz zasilanie i przetestuj działanie światła za pomocą przełącznika.

Podłączenie przełącznika 5-pinowego

Dostępne są dwie metody konfiguracji przełącznika:

• Metoda A: Podłącz czerwony przewód mostkujący między pinami 2 a 6. Kontrolka dolna włączy się po przekręceniu kluczyka w stacyjce.
• Metoda B: Podłącz biały przewód mostkujący między pinami 3 a 6. Kontrolka dolna włączy się tylko po przełączeniu przełącznika w pozycję ON.

Ważne: Niewykorzystane końcówki przewodów należy zabezpieczyć taśmą izolacyjną, aby uniknąć zwarcia.

Bezpieczeństwo i parametry techniczne

• Napięcie robocze: 12V DC.
• Limity mocy dla przekrojów przewodów: 16AWG (maks. 180W), 14AWG (maks. 300W), 12AWG (maks. 450W).
• Wszystkie odsłonięte przewody muszą być dokładnie zaizolowane.
• W przypadku braku doświadczenia w instalacjach elektrycznych zaleca się montaż przez profesjonalistę.
