Instrukcja montażu uchwytu do rur nVent 12PSF
Szybki przewodnik montażu uchwytu nVent 12PSF do rur EMT 3/4 cala. Sprawdź specyfikację, kompatybilność narzędzi i zasady bezpiecznego montażu.
Spis treści

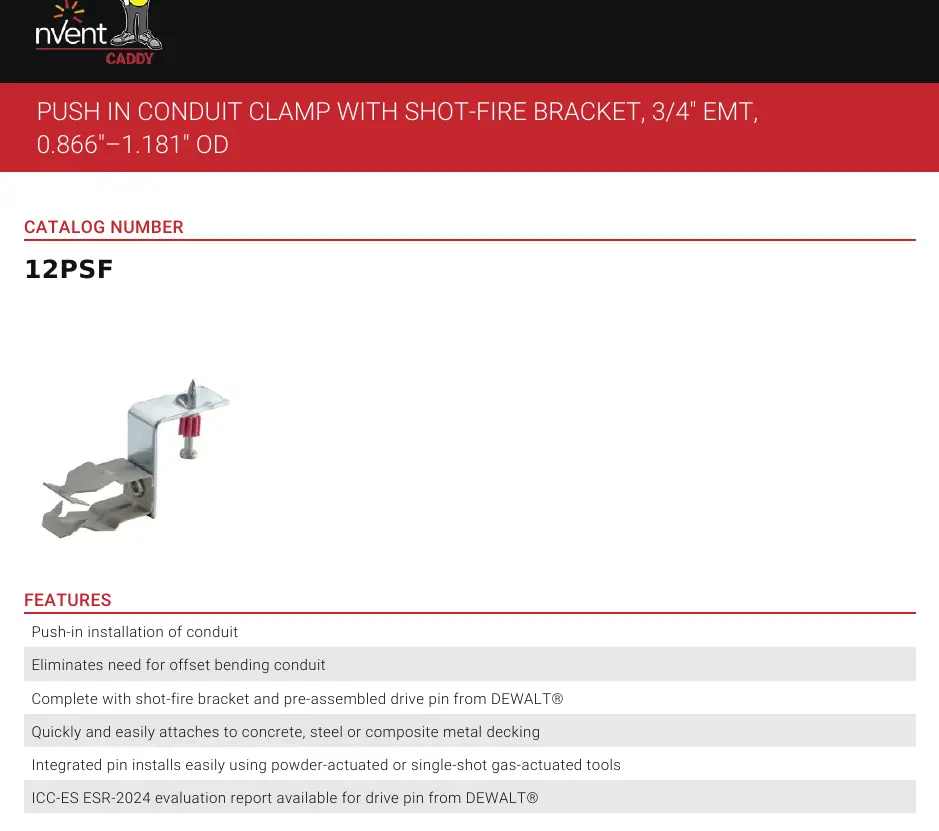

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt nVent 12PSF to element montażowy typu "push-in" przeznaczony do szybkiego mocowania rur instalacyjnych EMT o średnicy 3/4 cala do podłoży betonowych, stalowych lub kompozytowych blach stalowych. Produkt jest wyposażony w fabrycznie zamontowany trzpień DEWALT, co eliminuje potrzebę wyginania rur i przyspiesza instalację przy użyciu narzędzi osadzakowych.
Opis produktu
Uchwyt posiada zintegrowany wspornik typu shot-fire. Jest to rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych i mechanicznych, gdzie wymagany jest szybki montaż bez konieczności stosowania tradycyjnych metod kotwienia.
Dane techniczne
- Typ rury: EMT 3/4"
- Zakres średnicy zewnętrznej (OD): 0.866" – 1.181"
- Maksymalne obciążenie statyczne: 15 lb (ok. 6.8 kg)
- Materiał: Stal, stal sprężynowa
- Wykończenie: Cynkowanie galwaniczne, nVent CADDY Armour
Montaż i kompatybilność
Instalacja odbywa się przy użyciu narzędzi osadzakowych prochowych lub gazowych. Produkt jest kompatybilny z szeroką gamą narzędzi wiodących producentów, w tym:
- Powers: C4CZ
- Simpson: GCN-MEPKT
- SPIT: P1000, P200, P2201, P3500/PA3500, P35s, P45, P60, P7201, Sniper
- Ramset: 721, Cobra, D45/D60/D60L, M70, SA270, T3SS, TS750P, TS60P, Viper
- Hilti: DX35, DX350/DX351/DX36M, DX100/DX200, DX460, DXA40, DXA41, DXE72/DX400
- Würth: Diva-1, BST-1, BST-2
Wydajność obciążenia statycznego została ustalona dla głębokości osadzenia 1 cal (25.4 mm) w betonie lekkim o wytrzymałości 3000 psi.
Bezpieczeństwo
Produkty nVent muszą być instalowane wyłącznie zgodnie z instrukcjami i materiałami szkoleniowymi. Niewłaściwa instalacja, niewłaściwe zastosowanie lub nieprzestrzeganie ostrzeżeń może prowadzić do awarii produktu, uszkodzenia mienia, poważnych obrażeń ciała lub śmierci, a także unieważnienia gwarancji.
Praktyczna pomoc
Typowe problemy
Niewłaściwe obciążenie
Upewnij się, że obciążenie statyczne nie przekracza 15 lb.
Niekompatybilne narzędzie
Używaj tylko zalecanych narzędzi osadzakowych (prochowych lub gazowych) wymienionych w instrukcji.
Nieprawidłowe osadzenie
Wymagana głębokość osadzenia to 1 cal (25.4 mm) w betonie o wytrzymałości 3000 psi.
Przed użyciem
- Sprawdź średnicę rury (musi być 3/4" EMT).
- Upewnij się, że podłoże to beton, stal lub kompozytowa blacha stalowa.
- Przygotuj odpowiednie narzędzie osadzakowe (np. Hilti, Ramset, SPIT).
- Zweryfikuj, czy trzpień jest fabrycznie zamontowany w uchwycie.
Ilustracje i schematy
- Wymiar H: Wysokość uchwytu.
- Wymiar W: Szerokość całkowita.
- Wymiar A: Odległość od trzpienia do krawędzi.
- OD: Średnica zewnętrzna rury.
Zgodność modelu
- Kompatybilny z narzędziami Powers, Simpson, SPIT, Ramset, Hilti, Würth.
- Wymaga betonu o wytrzymałości 3000 psi dla pełnej nośności.
