Instrukcja montażu oprawy oświetleniowej One Light 11107B Ecodownlight
Dowiedz się, jak prawidłowo zainstalować oprawę oświetleniową One Light 11107B Ecodownlight. Instrukcja zawiera schemat montażu, parametry techniczne oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu oprawy oświetleniowej typu downlight One Light 11107B. Kluczowym wymogiem jest przeprowadzenie instalacji przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Oprawa nie może być przykrywana materiałami izolacyjnymi.
Opis i parametry techniczne
Oprawa jest przeznaczona do montażu wpuszczanego. Główne parametry urządzenia:
- Napięcie zasilania: 230V
- Moc: 7W
- Źródło światła: COB LED
- Stopień ochrony: IP20 (do użytku wewnątrz pomieszczeń)
- Wymagana średnica otworu montażowego: 75mm
- Wymiary: średnica 90mm, wysokość 55mm
- W zestawie: zasilacz (driver) 300mA

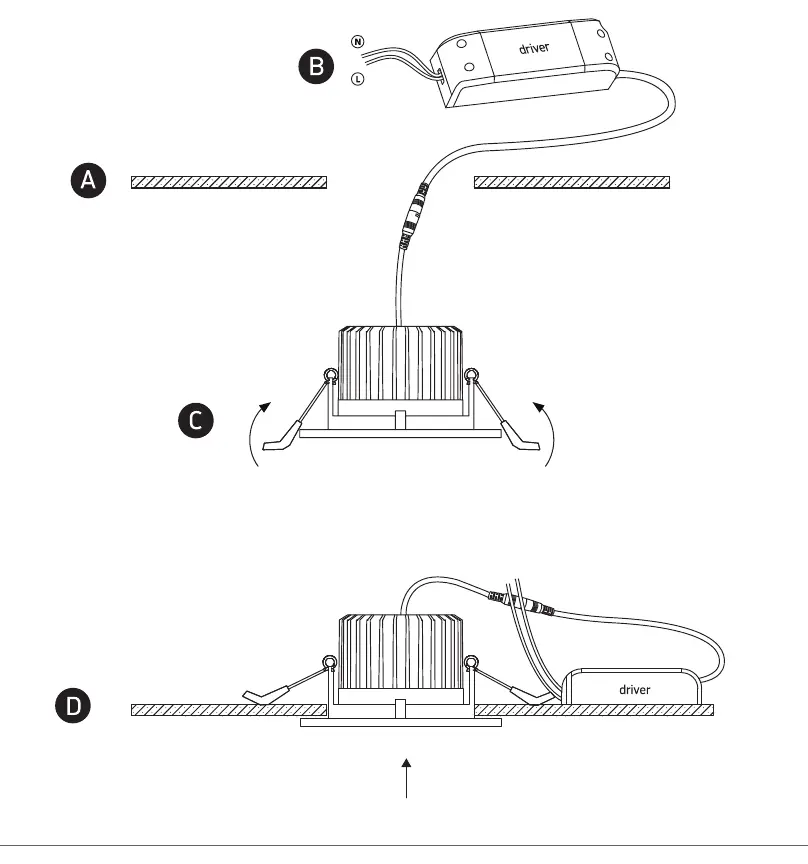

Instrukcja montażu
Montaż oprawy należy przeprowadzić zgodnie z poniższymi krokami:
- Przygotowanie otworu: Wykonaj w suficie otwór o średnicy 75mm.
- Podłączenie elektryczne: Podłącz zasilacz (driver) do sieci elektrycznej 230V. Upewnij się, że połączenie jest bezpieczne.
- Przygotowanie oprawy: Odchyl sprężyny montażowe znajdujące się po bokach oprawy oświetleniowej.
- Montaż końcowy: Wsuń oprawę w przygotowany otwór w suficie, pozwalając sprężynom na jej stabilne osadzenie.
Ostrzeżenia i bezpieczeństwo
- Wszelkie prace konserwacyjne i instalacyjne muszą być wykonywane przez profesjonalnego elektryka.
- Upewnij się, że produkt jest prawidłowo zainstalowany przed podłączeniem do sieci elektrycznej.
- Nie przykrywaj oprawy oświetleniowej.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilacz (driver) jest prawidłowo podłączony do sieci 230V oraz czy połączenie między zasilaczem a oprawą jest stabilne.
Upewnij się, że otwór montażowy ma średnicę dokładnie 75mm.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy otwór w suficie ma średnicę 75mm.
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac.
- Sprawdź, czy zestaw zawiera zasilacz 300mA.
