Instrukcja montażu oprawy wpuszczanej One Light 11105A1
Dowiedz się, jak prawidłowo zamontować oprawę wpuszczaną One Light 11105A1. Instrukcja zawiera wymiary otworu montażowego, kroki instalacji oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa wpuszczana One Light 11105A1 wymaga profesjonalnego montażu przez wykwalifikowanego elektryka. Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone. Kluczowym parametrem montażowym jest średnica otworu w suficie, która musi wynosić dokładnie 72 mm.
Montaż oprawy
- Przygotowanie otworu: Wykonaj w suficie otwór montażowy o średnicy 72 mm.

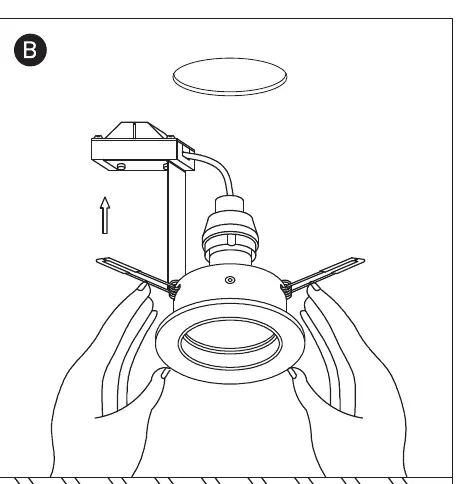

- Instalacja: Podłącz przewody zasilające do oprawy, a następnie umieść oprawę w przygotowanym otworze, zabezpieczając ją sprężynami montażowymi.
- Montaż źródła światła: Włóż żarówkę typu MR16 lub GU10 do gniazda oprawy.
Ostrzeżenia i bezpieczeństwo
- Montaż oraz konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowanego elektryka.
- Nie wolno zakrywać oprawy żadnymi materiałami izolacyjnymi ani innymi przedmiotami.
- Upewnij się, że produkt jest poprawnie zainstalowany przed podłączeniem do sieci elektrycznej.
Dane techniczne
- Napięcie: 100-240V
- Źródło światła: MR16 / GU10
- Moc: 10W
- Stopień ochrony: IP20
- Materiał: Aluminium
- Wymiary: Średnica 84 mm, głębokość 120 mm, otwór montażowy 72 mm
Praktyczna pomoc
Typowe problemy
Upewnij się, że otwór montażowy ma średnicę dokładnie 72 mm.
Sprawdź, czy żarówka (MR16/GU10) jest poprawnie osadzona w gnieździe i czy zasilanie jest włączone.
Przed użyciem
- Sprawdź, czy zasilanie jest odłączone przed rozpoczęciem prac.
- Upewnij się, że masz odpowiednie narzędzia do wycięcia otworu 72 mm.
- Zweryfikuj, czy miejsce montażu pozwala na zachowanie bezpiecznej odległości (nie zakrywaj oprawy).
- Upewnij się, że posiadasz żarówkę typu MR16 lub GU10.
