Instrukcja montażu klimatyzatora dachowego OutEquip Glacier Pro 12V/110V

Szybki przewodnik instalacji klimatyzatora dachowego OutEquip Glacier Pro 12V/110V. Dowiedz się, jak przygotować otwór dachowy, zamontować uszczelkę, poprowadzić przewody i bezpiecznie zamocować jednostkę.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu klimatyzatora dachowego OutEquip Glacier Pro 12V/110V. Urządzenie jest przeznaczone do montażu w pojazdach typu RV i wymaga instalacji przez wykwalifikowany personel. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone, a dach pojazdu jest w stanie utrzymać ciężar urządzenia.

Bezpieczeństwo

  • Instalacja musi być wykonana przez wykwalifikowanego technika lub osobę posiadającą odpowiednią wiedzę mechaniczną i elektryczną.
  • Zawsze odłączaj zasilanie (akumulator RV lub inne źródło) przed rozpoczęciem instalacji.
  • Używaj wyłącznie narzędzi ręcznych lub elektronarzędzi o niskim momencie obrotowym, aby uniknąć uszkodzenia komponentów.
  • Nie używaj urządzenia w temperaturze otoczenia poniżej 40°F (ok. 4.4°C), aby uniknąć powstawania szronu wewnątrz jednostki.
  • Stosuj wyłącznie uszczelniacze zatwierdzone do użytku w pojazdach RV, odporne na promieniowanie UV.

Wymagania dotyczące otworu dachowego

Dach musi być płaski i wytrzymały. Wymagane są następujące wymiary otworu:

Opcje przygotowania otworu dachowego
Opcje przygotowania otworu dachowego
  • Minimalny rozmiar: 14.1 x 13.7 cala (360 x 350 mm)
  • Maksymalny rozmiar: 28.7 x 22.8 cala (730 x 580 mm)
  • Zapewnij co najmniej 2–3 cale odstępu od innych komponentów dachowych (panele słoneczne, anteny).

Instalacja krok po kroku

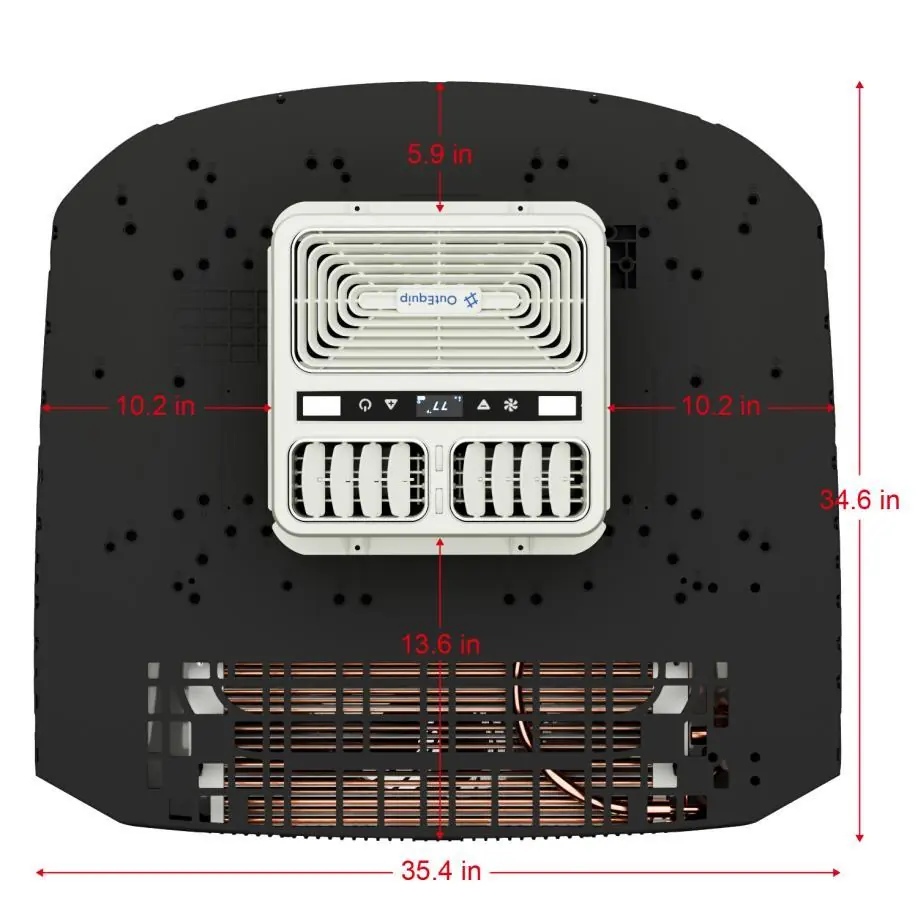

Wymiary jednostki zewnętrznej i odstępy
Wymiary jednostki zewnętrznej i odstępy

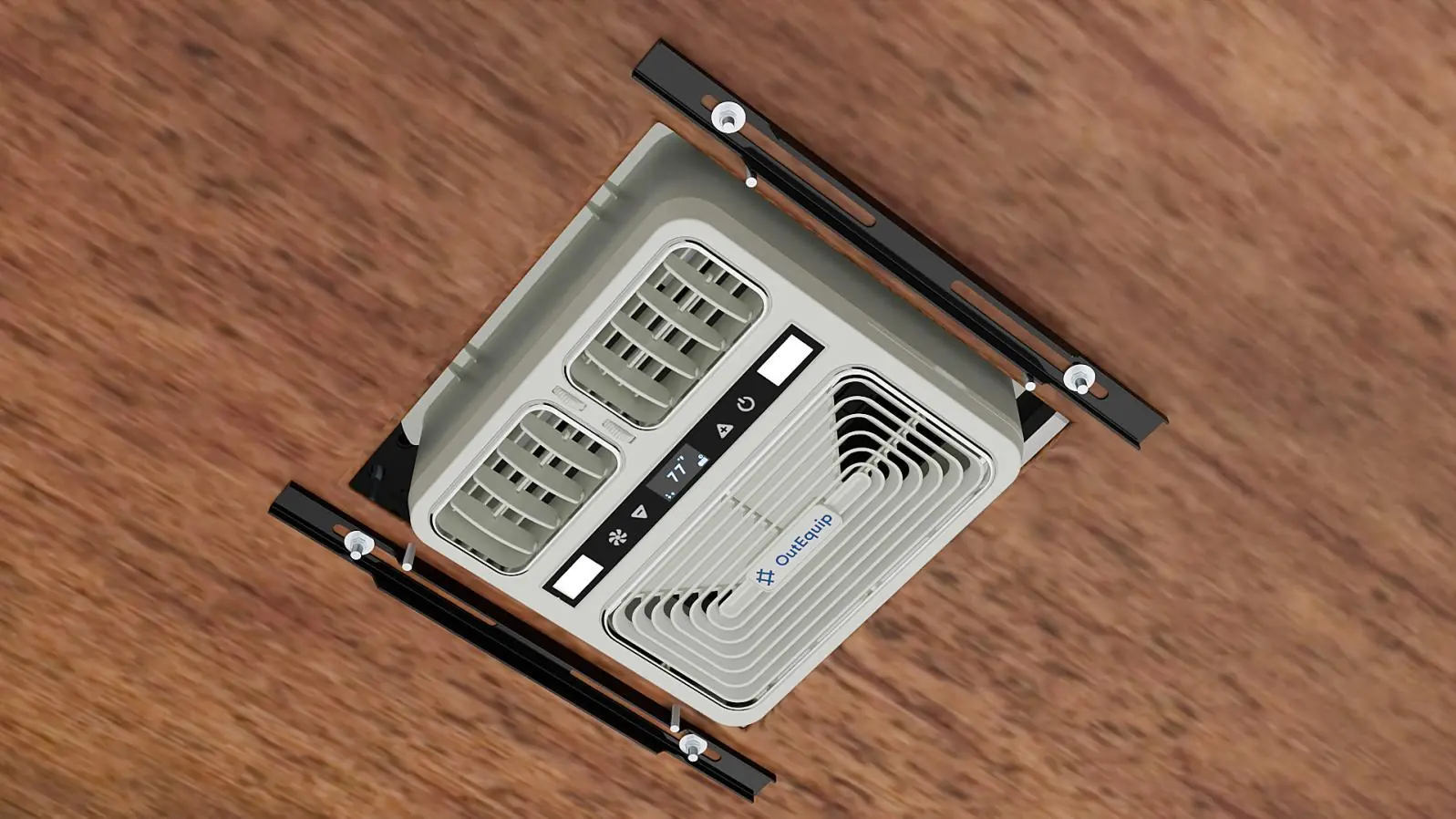

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

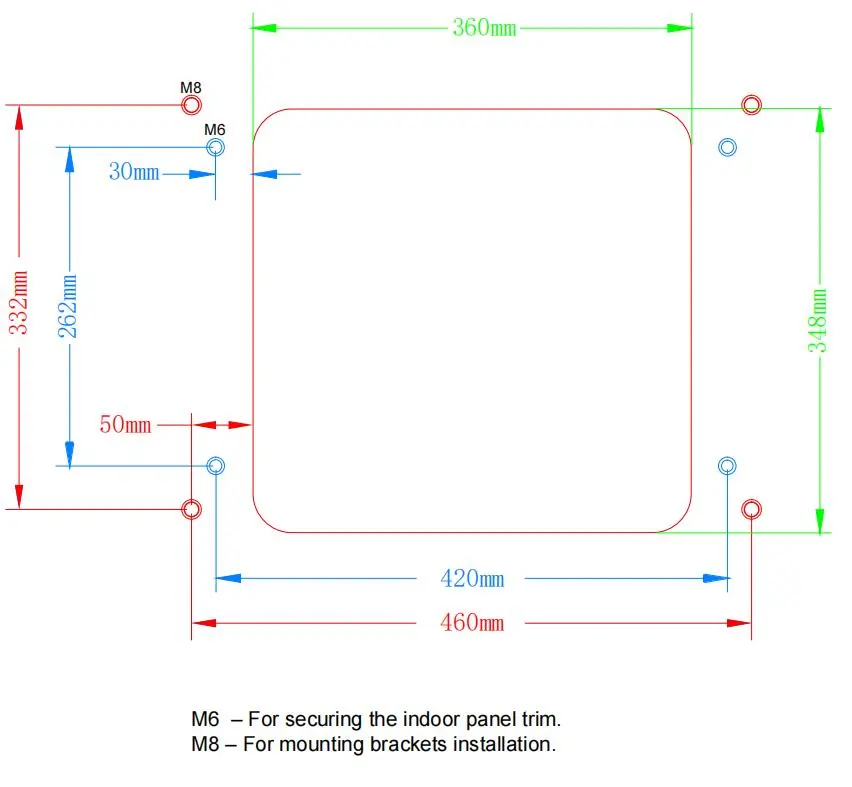

Szablon otworów montażowych
Szablon otworów montażowych

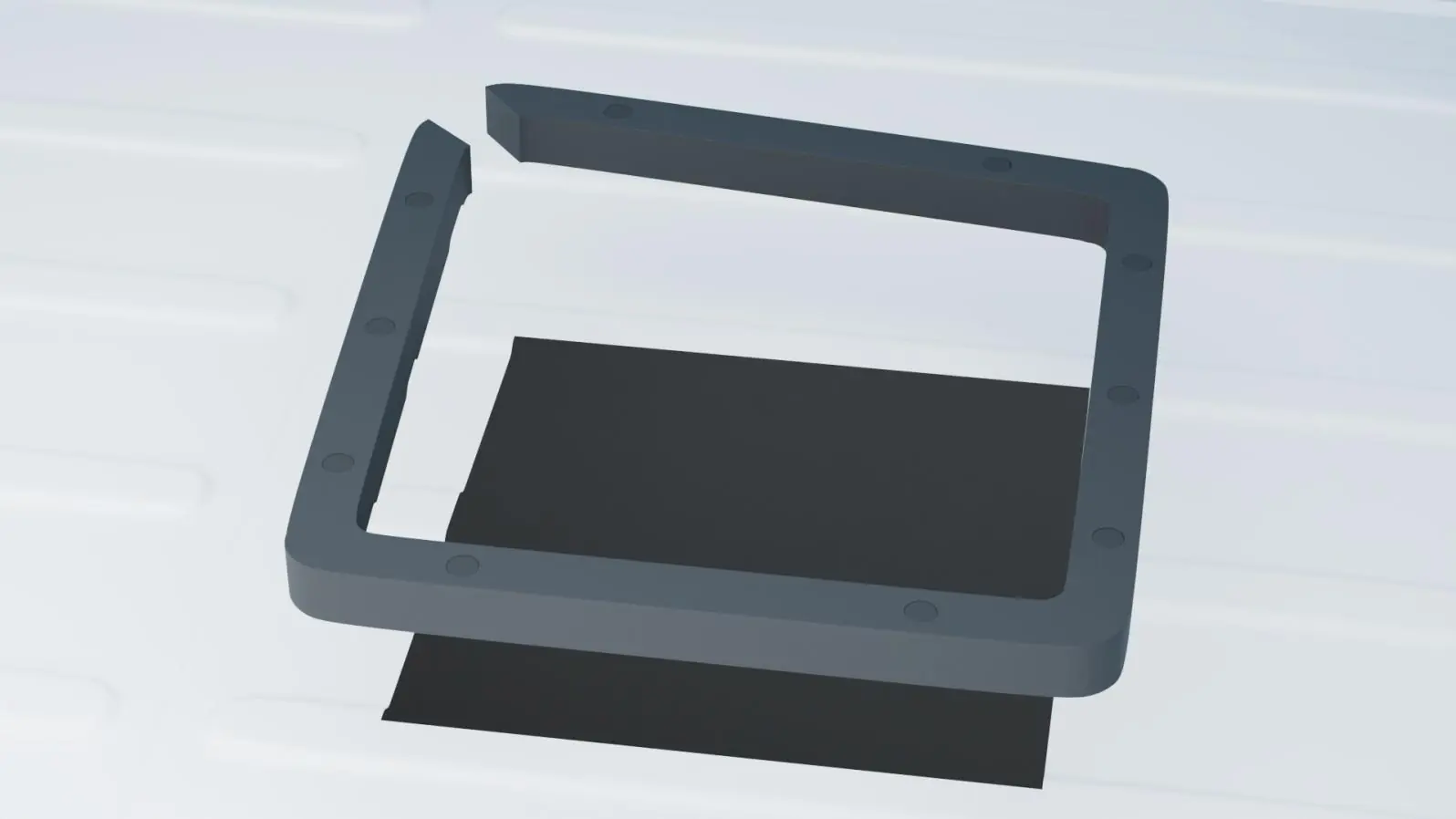

Montaż uszczelki piankowej
Montaż uszczelki piankowej

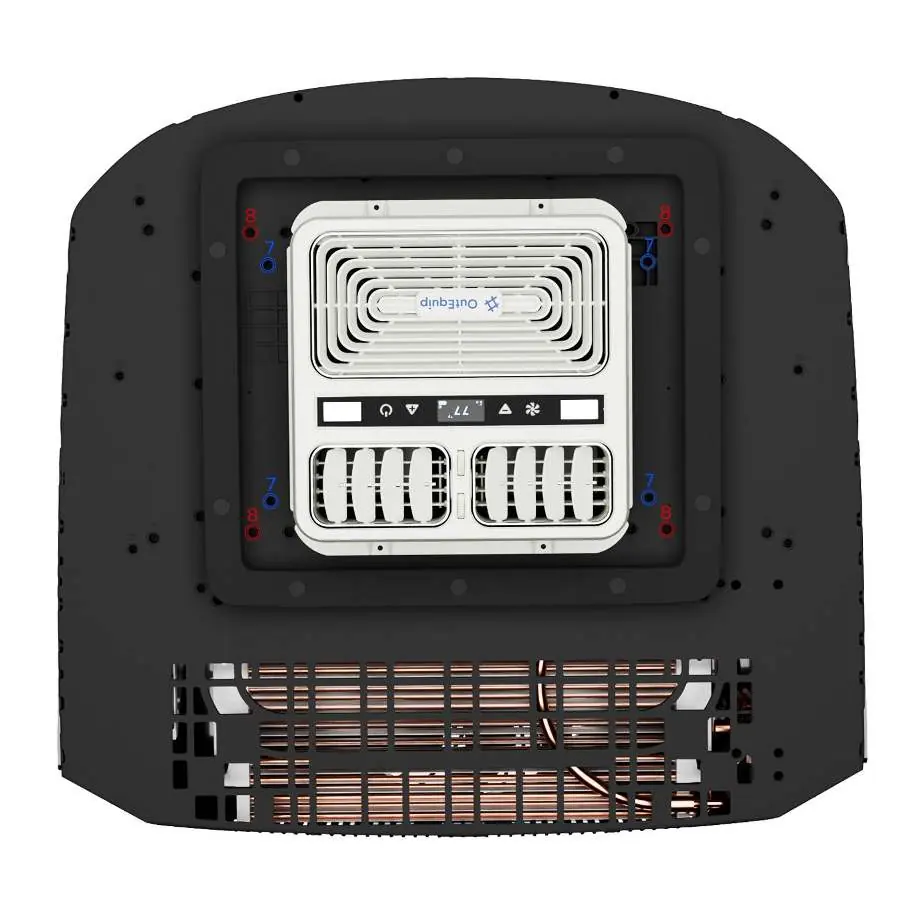

Pozycjonowanie jednostki zewnętrznej
Pozycjonowanie jednostki zewnętrznej
  1. Przygotowanie otworu: Wybierz opcję 1 (otwór 14.1 x 14.1 cala z wierceniem) lub opcję 2 (otwór 18.1 x 14.1 cala, zalecana).
  2. Uszczelka: Oczyść obszar wokół otworu. Nałóż uszczelkę EPDM, dopasuj ją do konturów dachu i w razie potrzeby użyj uszczelniacza.
  3. Pozycjonowanie: Umieść jednostkę zewnętrzną na uszczelce. Upewnij się, że otwory na pręty montażowe (#7, #8) znajdują się wewnątrz obszaru uszczelki.
  4. Okablowanie: Poprowadź kabel zasilający przez osobny otwór lub wycinając nacięcie w uszczelce.
  5. Mocowanie: Zabezpiecz jednostkę od wewnątrz za pomocą prętów gwintowanych M8. Dokręć nakrętki z momentem 4.5 – 5.6 Nm.
  6. Wykończenie: Zamontuj wewnętrzny panel dekoracyjny za pomocą śrub M6.

Okablowanie

Instrukcja zawiera schematy połączeń dla trzech konfiguracji:

  • 110V AC
  • 12V AC z pompą ciepła
  • 12V AC bez pompy ciepła

W przypadku problemów technicznych lub pytań dotyczących gwarancji, skontaktuj się z zespołem wsparcia pod adresem [email protected].

Praktyczna pomoc

Typowe problemy

Wycieki wody

Upewnij się, że uszczelka jest poprawnie nałożona i uszczelniona uszczelniaczem odpornym na promieniowanie UV.

Uszkodzenia komponentów

Nie dokręcaj śrub zbyt mocno; używaj narzędzi ręcznych lub o niskim momencie obrotowym.

Błędy w instalacji

Upewnij się, że otwory na pręty montażowe (#7, #8) znajdują się wewnątrz obszaru uszczelki.

Przed użyciem

  • Sprawdź, czy dach jest płaski i wytrzymały
  • Upewnij się, że masz odpowiednie narzędzia
  • Sprawdź, czy posiadasz uszczelniacz odporny na UV
  • Upewnij się, że zasilanie jest odłączone

Parametry w praktyce

Moment dokręcania
4.5 – 5.6 Nm (3.3 – 4.2 lb-ft) dla śrub montażowych.
Wymiary otworu
Minimum 14.1 x 13.7 cala, maksimum 28.7 x 22.8 cala.
Temperatura pracy
Nie używać poniżej 40°F (ok. 4.4°C), aby uniknąć szronu.

Ilustracje i schematy

  • Schemat 110V AC: Pokazuje połączenia wyświetlacza, silników i kompresora.
  • Schemat 12V AC (z pompą ciepła): Pokazuje dodatkowe połączenia dla pompy ciepła.
  • Schemat 12V AC (bez pompy ciepła): Podstawowe połączenia zasilania i sterowania.
