Instrukcja obsługi ścianki prysznicowej OVE Della Arch Walk In Panel 36

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu ścianki prysznicowej OVE Della Arch Walk In Panel 36 należy zapoznać się z poniższymi wytycznymi. Produkt powinien być instalowany przez profesjonalistę zgodnie z lokalnymi przepisami budowlanymi i hydraulicznymi. Do montażu wymagane są co najmniej dwie osoby. Należy zachować szczególną ostrożność podczas pracy ze szkłem hartowanym – nie wolno go uderzać, ciąć ani modyfikować, gdyż może to spowodować jego pęknięcie.

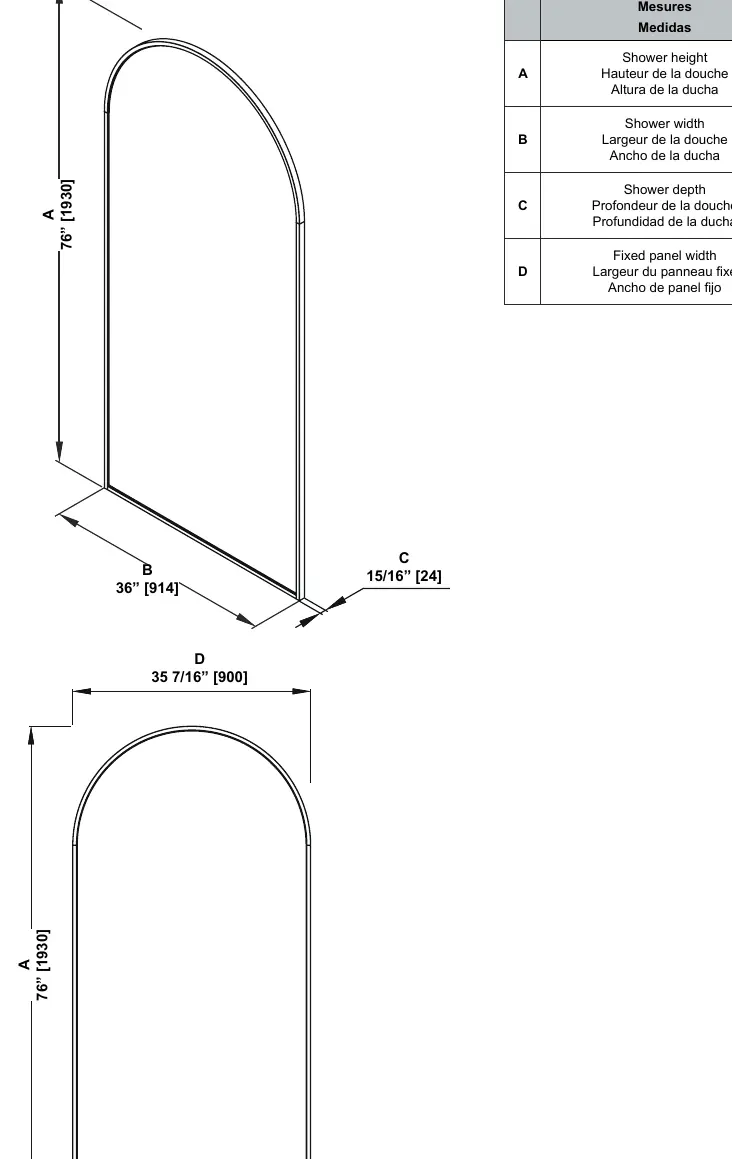

Wymiary produktu

Ścianka posiada następujące wymiary:

• Wysokość całkowita: 76 cali (1930 mm)
• Szerokość całkowita: 36 cali (914 mm)
• Szerokość panelu stałego: 35 7/16 cala (900 mm)
• Głębokość: 15/16 cala (24 mm)

Zawartość zestawu i narzędzia

W skład zestawu wchodzą: panel stały (A), górna listwa uszczelniająca (B), pionowe listwy uszczelniające (C), dolna listwa uszczelniająca (D), górna prowadnica ramy (E), dolna prowadnica ramy (F) oraz zestaw montażowy (kotwy ścienne, śruby).

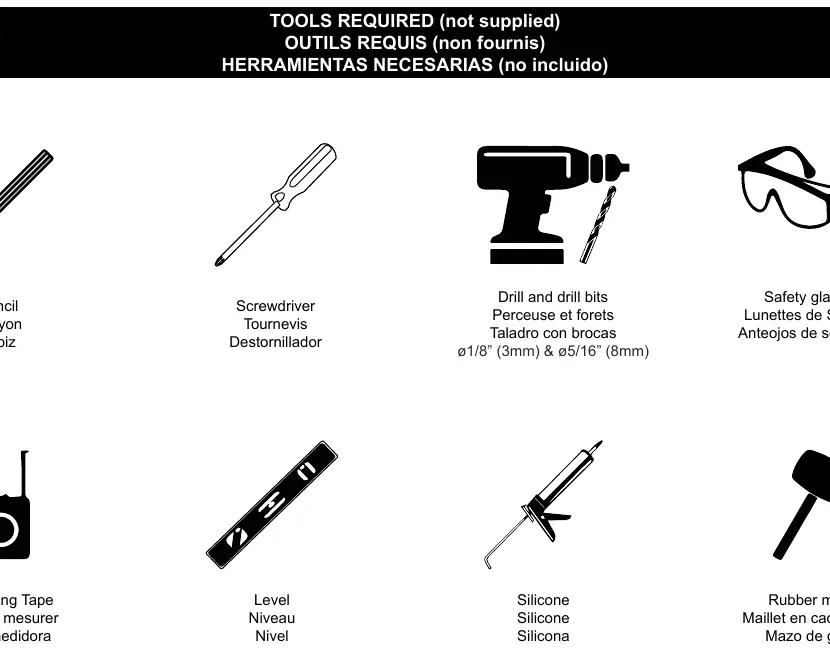

Wymagane narzędzia (brak w zestawie):

• Ołówek
• Śrubokręt
• Wiertarka z wiertłami (3 mm i 8 mm)
• Poziomica
• Taśma miernicza
• Silikon
• Gumowy młotek
• Okulary ochronne

Instalacja krok po kroku

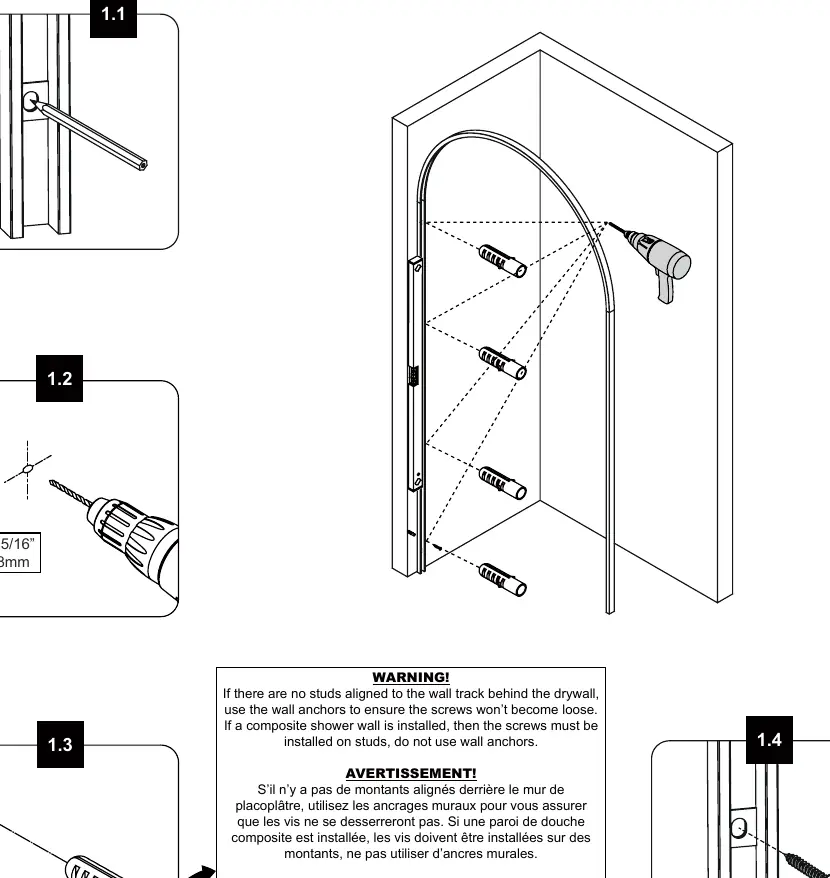

1. Montaż ramy

Ustaw prowadnicę ramy (E) w wybranym miejscu, wypoziomuj ją i zaznacz otwory. Wywierć otwory wiertłem 8 mm. Jeśli za ścianą nie ma słupków konstrukcyjnych, użyj dołączonych kotew ściennych (AA). W przypadku ściany kompozytowej, śruby muszą być wkręcone bezpośrednio w słupki. Zamocuj prowadnicę za pomocą śrub (BB). Powtórz proces dla dolnej prowadnicy (F), używając wiertła 3 mm i śrub (CC).

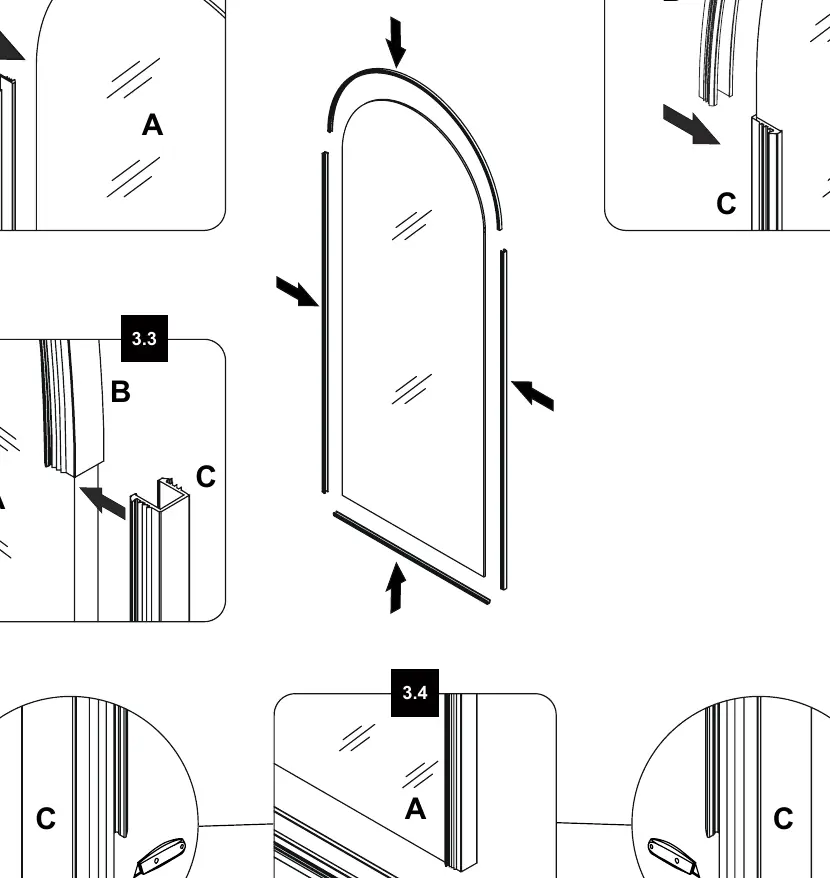

2. Montaż uszczelek

Zainstaluj pionowe (C) i górną (B) listwę uszczelniającą na panelu stałym (A). Następnie zamontuj dolną listwę uszczelniającą (D), przycinając nadmiar pionowych uszczelek, aby dopasować je do dolnej listwy.

3. Osadzenie panelu

Wsuń panel stały (A) w prowadnice (E i F). Użyj gumowego młotka, aby delikatnie dobić prowadnicę ramy do panelu, jeśli jest to konieczne.

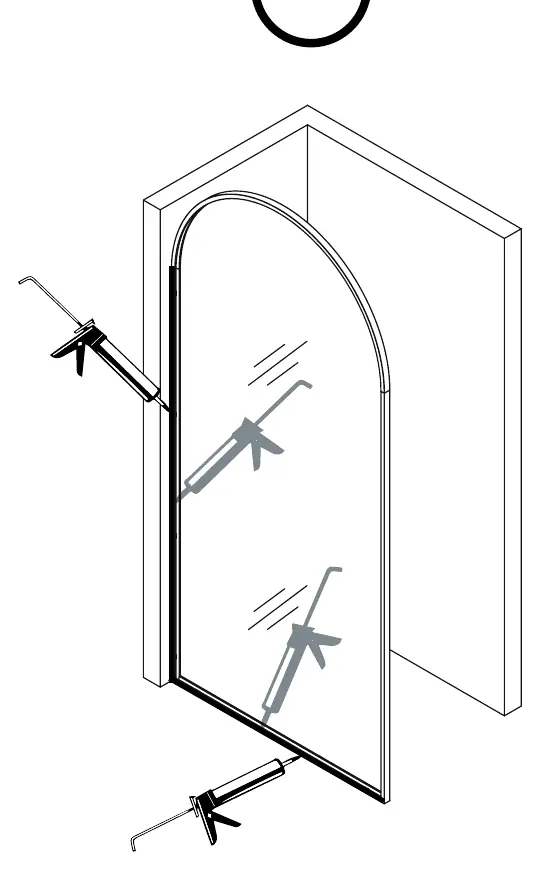

4. Uszczelnianie

Nałóż przezroczysty silikon sanitarny wokół zewnętrznego obwodu wszystkich stałych elementów prysznica. Pozostaw do wyschnięcia na 24 godziny przed użyciem.

Konserwacja i pielęgnacja

Do codziennego czyszczenia używaj wilgotnej szmatki i łagodnego detergentu w płynie. Nigdy nie używaj środków ściernych, acetonu, chloru, wybielaczy, skrobaków ani metalowych szczotek, które mogą porysować powierzchnię. Co 4 miesiące sprawdzaj dokręcenie śrub podtrzymujących panele szklane i w razie potrzeby dokręć je (maksymalny moment obrotowy 250 lbf*in).
