Instrukcja montażu wanny wolnostojącej OVE 15BTU-FELI67-WHT
Kompletny przewodnik instalacji wanny wolnostojącej OVE 15BTU-FELI67-WHT. Dowiedz się, jak przygotować podłoże, wykonać przyłącza hydrauliczne, uszczelnić wannę oraz dbać o jej powierzchnię.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja wanny wymaga udziału co najmniej dwóch osób. Ze względów bezpieczeństwa i w celu uniknięcia uszkodzeń, nie należy podnosić ani podpierać wanny za jej krawędzie (ranty). Należy zapewnić odpowiednie podparcie pod stopami wanny. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowej instalacji, co może również skutkować utratą gwarancji.
Specyfikacja techniczna
- Wymiary: 66 15/16" x 31 1/2" (ok. 1700 mm x 800 mm)
- Waga: 97 lbs (ok. 44 kg)
- Pojemność: 95.6 gal (ok. 362 litry)
- Odpływ: 2" (50 mm)
Przygotowanie do instalacji

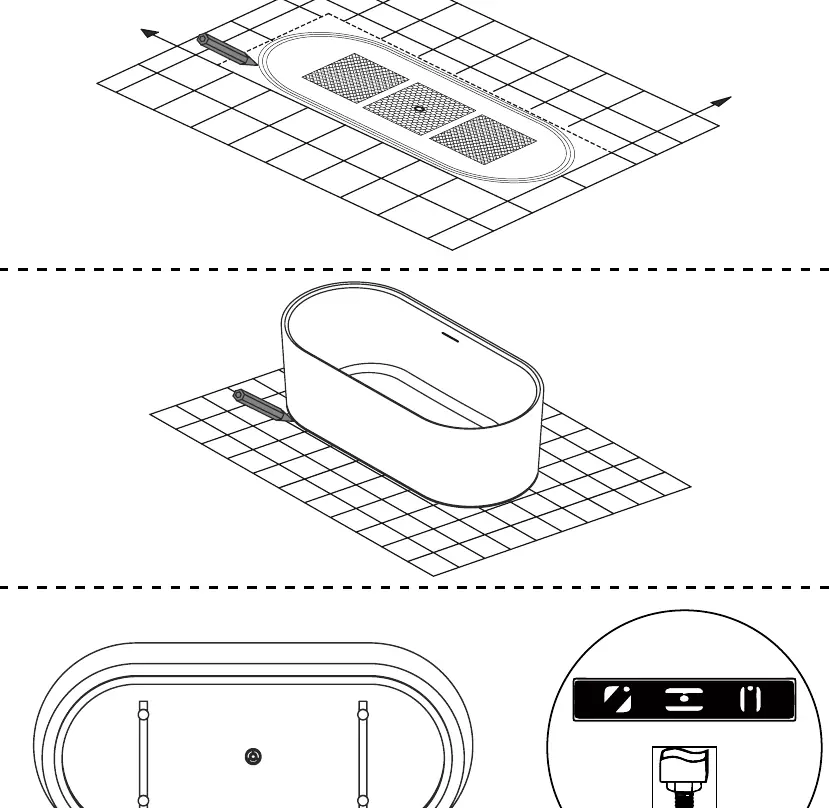

Przed przystąpieniem do montażu należy upewnić się, że podłoga jest wypoziomowana i posiada odpowiednią nośność. Należy zapewnić dostęp do przyłączy hydraulicznych. Użyj dołączonego szablonu (Floor Tracing Template), aby precyzyjnie wyznaczyć miejsce na odpływ i rury w podłodze.
Narzędzia i części
Do instalacji wymagane są następujące narzędzia: ołówek, poziomica, wiertarka, silikon, taśma miernicza, klucz nastawny oraz otwornica. Należy również przygotować tkaninę ochronną, aby zabezpieczyć wannę przed zarysowaniami.
Opcje instalacji
Instrukcja przewiduje trzy główne metody podłączenia odpływu:

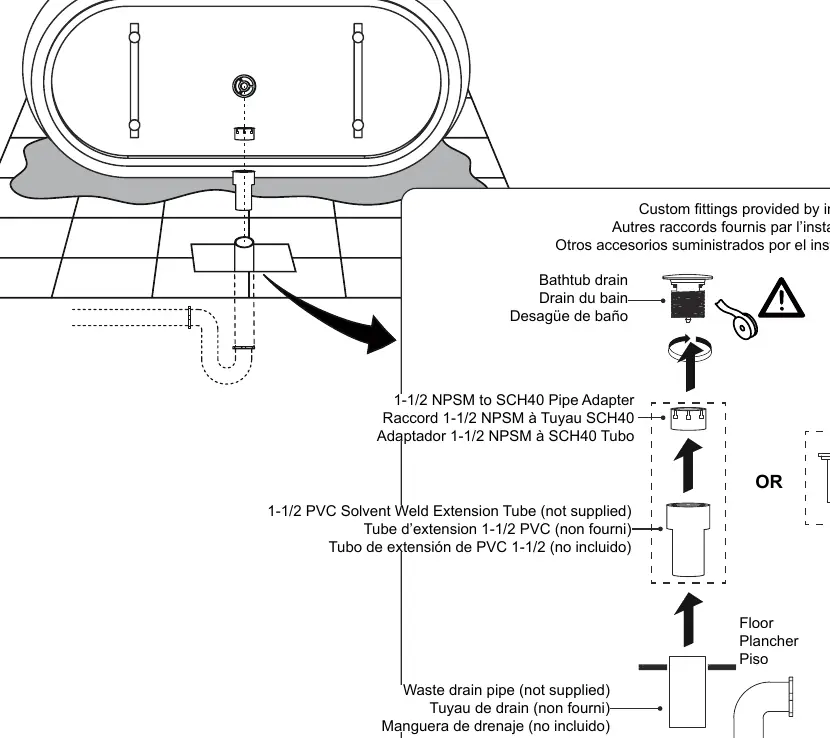

- Opcja 1: Użycie standardowych rur PVC. Wymaga zastosowania adaptera 1-1/2 NPSM do SCH40 oraz uszczelniacza do rur PVC.

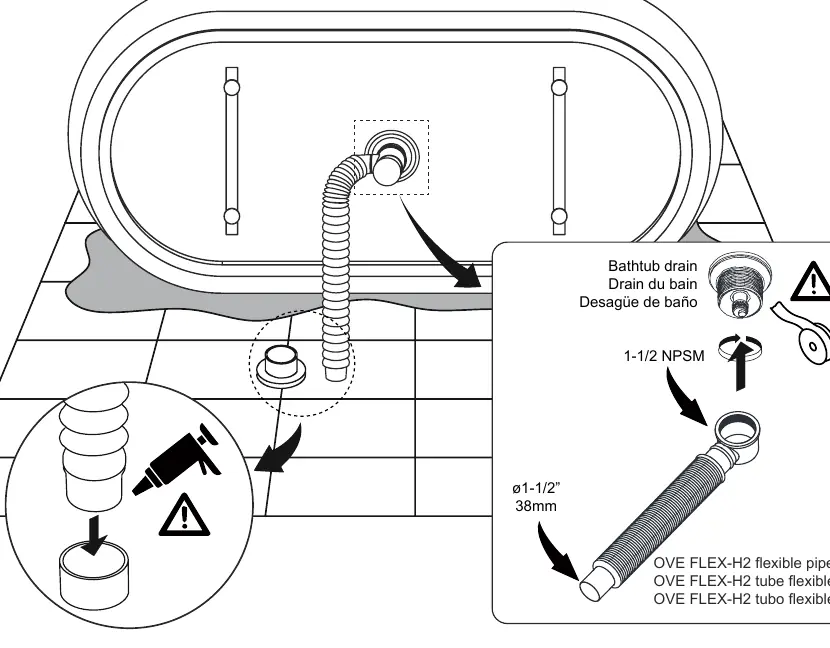

- Opcja 2: Użycie elastycznego węża OVE FLEX-H2 (przykręcanego do odpływu wanny).
- Opcja 3: Użycie zestawu OVE FLEX-P (elastyczny syfon i wąż), dostępnego na zamówienie.
Uszczelnianie i wykończenie

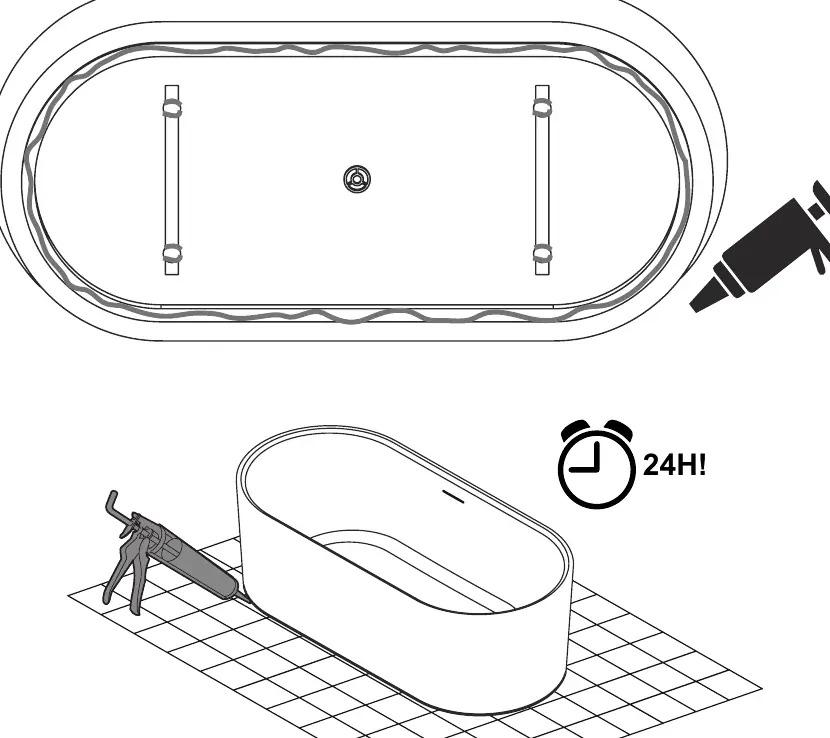

Przed ostatecznym przymocowaniem wanny do podłogi należy przeprowadzić test szczelności, napełniając wannę wodą i sprawdzając wszystkie połączenia. Po upewnieniu się, że wszystko jest szczelne, należy przymocować wannę do podłogi za pomocą mocnego kleju do płytek (Tub & Tile Adhesive) pod krawędziami i stopami. Na koniec należy nałożyć warstwę silikonu wokół podstawy wanny i pozostawić do wyschnięcia na 24 godziny.
Konserwacja
Do codziennej pielęgnacji używaj letniej wody i miękkiej szmatki. Nie używaj agresywnych środków czyszczących, wybielaczy, acetonu, skrobaków ani szczotek metalowych, ponieważ mogą one trwale uszkodzić powierzchnię akrylową.
Praktyczna pomoc
Typowe problemy
Wanna przecieka po instalacji
Sprawdź wszystkie połączenia hydrauliczne przed ostatecznym przyklejeniem wanny do podłogi. Upewnij się, że użyto odpowiedniego uszczelniacza do rur.
Wanna jest niestabilna
Upewnij się, że podłoga jest idealnie wypoziomowana. Użyj regulowanych nóżek wanny, aby zapewnić równomierne podparcie.
Przed użyciem
- Sprawdź wannę pod kątem uszkodzeń zaraz po rozpakowaniu
- Upewnij się, że masz co najmniej dwie osoby do pomocy przy przenoszeniu
- Przygotuj odpływ podłogowy zgodnie z lokalnymi przepisami
- Upewnij się, że podłoga jest czysta i wypoziomowana
- Przygotuj wszystkie niezbędne narzędzia (wiertarka, silikon, poziomica)
Parametry w praktyce
- Czas schnięcia
- Po nałożeniu silikonu i kleju wanna musi schnąć przez 24 godziny przed użyciem.
Ilustracje i schematy

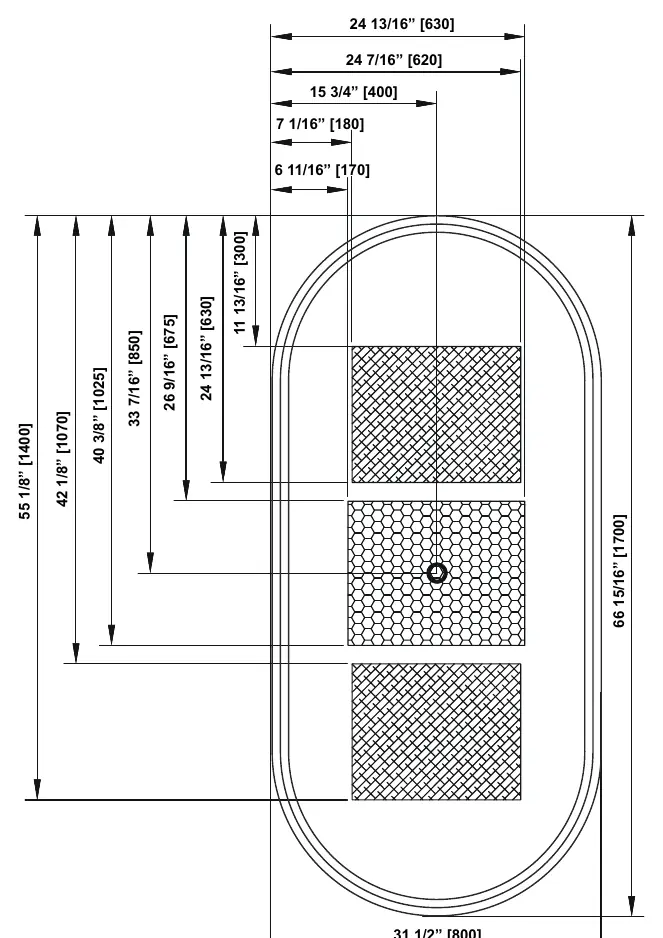

- Szablon podłogowy wskazuje strefy dla rur odpływowych i syfonu.
- Schematy instalacji pokazują różnice między użyciem sztywnych rur PVC a elastycznych węży OVE.
Zgodność modelu
- Wanna wymaga instalacji przez wykwalifikowanego hydraulika.
- Odpływ i syfon nie są dołączone do zestawu (chyba że zamówiono zestaw OVE FLEX-P).
- Wymagane jest użycie kleju do płytek i silikonu sanitarnego.
