Instrukcja demontażu lampy ściennej Philips Hue Outdoor Appear 1746330P7
Przewodnik techniczny i schemat budowy lampy ściennej Philips Hue Outdoor Appear. Instrukcja demontażu krok po kroku, lista części zamiennych oraz wskazówki bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera schemat budowy oraz instrukcję demontażu lampy Philips Hue Outdoor Appear (1746330P7). str. 1
Najważniejsze czynności
- Demontaż lampy str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2x8W | Pobór mocy | str. 1 |
| Napięcie | 24V | Napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Schemat i instrukcja demontażu str. 1
Spis treści
Najważniejsze informacje
Niniejszy dokument zawiera szczegółowy schemat budowy oraz instrukcję demontażu lampy ściennej Philips Hue Outdoor Appear (model 1746330P7). Dokument przeznaczony jest do celów serwisowych i technicznych.
Zasady bezpieczeństwa
- Zawsze upewnij się, że oprawa jest odłączona od gniazda sieciowego.
- Upewnij się, że kabel DC jest odłączony od zasilacza.
- Nie patrz bezpośrednio w źródło światła podczas pracy, gdyż może to spowodować uszkodzenie wzroku.
Instrukcja demontażu
Demontaż lampy powinien odbywać się zgodnie z poniższą kolejnością kroków:
- Demontaż pierścieni (1): Najpierw przełam klej połączenia gwintowego, uderzając w nie kilkakrotnie o twardą powierzchnię, a następnie odkręć z dużym momentem obrotowym.
- Demontaż soczewek (2), reflektorów (3) i uszczelek (4): Użyj klucza do pasków lub klucza łańcuchowego.
- Demontaż długich płaskich kabli (7): Odłącz od modułów LED (13).
- Demontaż dyfuzorów (14) i modułów LED (13): Odkręć śruby (15) za pomocą śrubokręta krzyżakowego.
- Demontaż radiatorów (11): Odkręć śruby (12) śrubokrętem krzyżakowym.
- Demontaż płyty ściennej (24): Odkręć śruby (23) śrubokrętem krzyżakowym.
- Odłączenie przewodów: Odkręć przewody od kostki zaciskowej (22) śrubokrętem płaskim.
- Demontaż pokrywy (20): Odkręć śruby (21) śrubokrętem krzyżakowym.
- Demontaż wspornika (10): Odkręć śruby (25) od rury (5) śrubokrętem krzyżakowym.
- Demontaż źródła światła Hue Connect (16): Odkręć śruby (17) śrubokrętem krzyżakowym.
- Odłączenie przewodów zasilacza (9): Odłącz przewody od źródła światła Hue Connect (16).
- Demontaż krótkiego płaskiego kabla (6): Odłącz od źródła światła Hue Connect (16).
- Demontaż rozdzielacza (18): Odkręć śruby (19) śrubokrętem krzyżakowym.
- Demontaż zasilacza (9): Odkręć śruby (8) śrubokrętem krzyżakowym.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Trudności z odkręceniem pierścieni (1)
Przełam klej połączenia gwintowego, uderzając w nie kilkakrotnie o twardą powierzchnię, a następnie odkręć z dużym momentem obrotowym.
Przed użyciem
- Odłącz lampę od zasilania sieciowego
- Odłącz kabel DC od zasilacza
- Przygotuj śrubokręt krzyżakowy
- Przygotuj śrubokręt płaski
- Przygotuj klucz do pasków lub łańcuchowy
Ilustracje i schematy

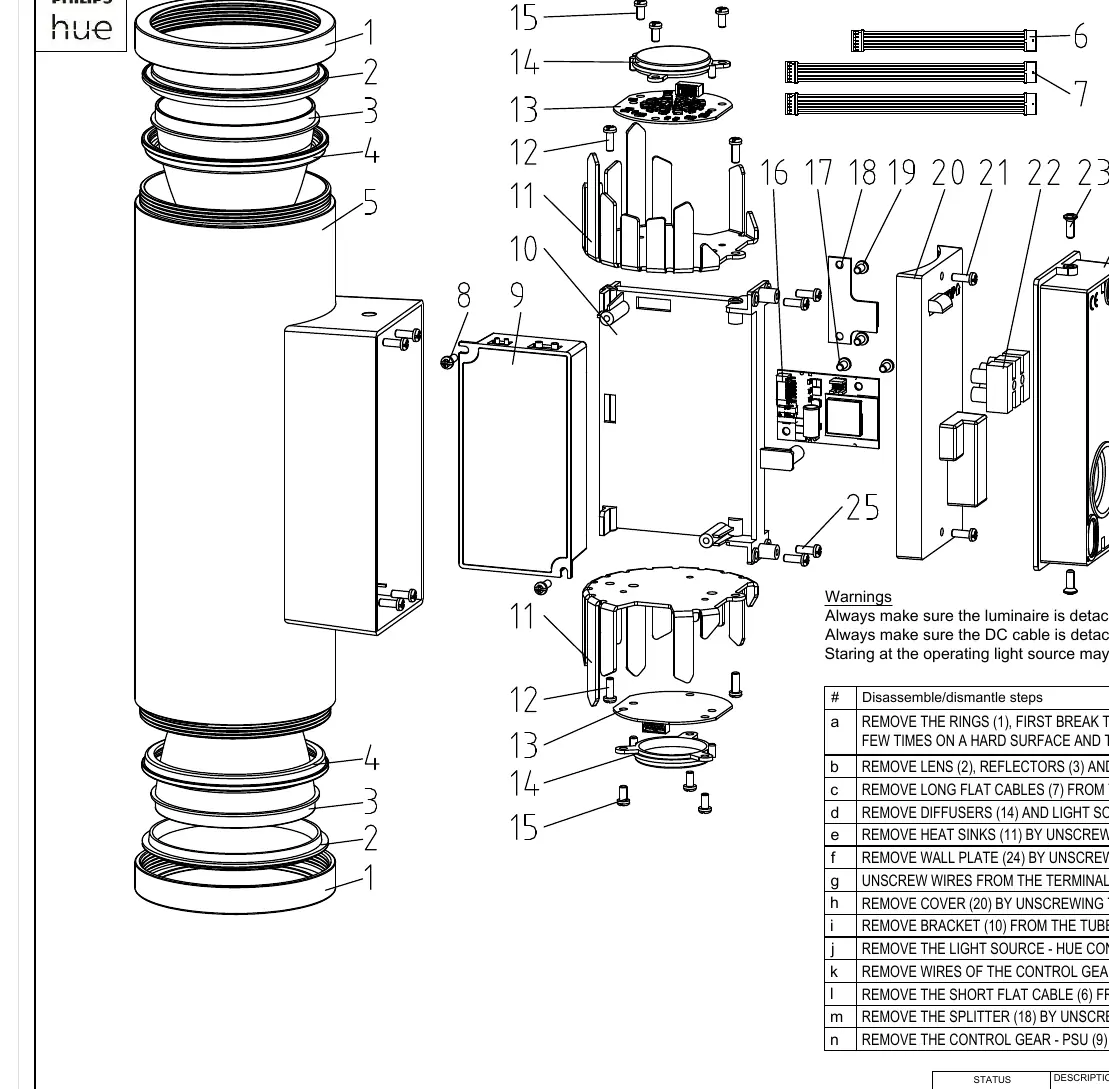

- Schemat przedstawia rozłożoną na części lampę z ponumerowanymi elementami od 1 do 25.
- Tabela zawiera listę części z przypisanymi numerami i ilościami.
- Tabela demontażu wskazuje wymagane narzędzia dla każdego kroku.
