Instrukcja obsługi lampy zewnętrznej Philips Hue Calla
Szybki przewodnik po instalacji i obsłudze lampy zewnętrznej Philips Hue Calla. Dowiedz się, jak zamontować oświetlenie na szpilce lub podstawie, podłączyć system 24V i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Philips Hue Calla to lampa zewnętrzna 24V. Wymaga dedykowanego zasilacza Philips Hue 24V SELV IP67. Montaż odbywa się za pomocą szpilki wbijanej w ziemię lub podstawy przykręcanej do podłoża. str. 1, 11
Najważniejsze czynności
- Montaż na szpilce str. 4, 5
- Montaż na podstawie str. 6, 7
Problemy i rozwiązania
Lampa nie świeci
Sprawdź połączenia kabli 24V oraz zasilanie zasilacza.
str. 8, 11Konserwacja i reset
- Czyszczenie lampy str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 24V | Napięcie zasilania systemu | str. 11 |
| Maksymalna długość systemu | 35m | Maksymalna długość kabla w systemie | str. 11 |
Gdzie szukać w PDF
- Zawartość zestawu str. 2
- Schemat systemu str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Philips Hue Calla to inteligentne oświetlenie zewnętrzne pracujące w systemie niskonapięciowym 24V. Urządzenie wymaga dedykowanego zasilacza Philips Hue 24V SELV IP67. System jest modułowy i pozwala na łączenie wielu punktów świetlnych. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie niezbędne elementy zestawu oraz odpowiednie narzędzia.
Opis urządzenia i zawartość zestawu
W skład zestawu wchodzi lampa, szpilka do montażu w ziemi, podstawa do montażu na twardym podłożu oraz kable połączeniowe ze złączami typu T. Do instalacji wymagane są narzędzia (brak w zestawie): śrubokręt płaski, śrubokręt krzyżakowy, ołówek oraz wiertarka (w zależności od podłoża).
Montaż
Instalacja może odbyć się na dwa sposoby:
- Montaż na szpilce: Wbij szpilkę w miękkie podłoże, a następnie zamocuj na niej lampę, prowadząc kabel przez otwór w podstawie.
- Montaż na podstawie: Przykręć podstawę do twardego podłoża za pomocą kołków i śrub, a następnie zamontuj na niej lampę.
Podłączenie systemu
System 24V łączy się za pomocą złączy typu T. Należy pamiętać o dokręceniu wszystkich nakrętek złączy, aby zapewnić szczelność IP65. Maksymalna długość systemu wynosi 35 metrów, a całkowita moc zasilacza nie może przekraczać 40W lub 100W (zależnie od modelu zasilacza).
Konserwacja
Lampa wymaga regularnego czyszczenia, aby zachować sprawność i estetykę. Używaj wyłącznie czystej wody i miękkiej szmatki. Nie używaj agresywnych środków chemicznych ani myjek ciśnieniowych.
Bezpieczeństwo
Produkt nie jest przeznaczony dla dzieci w wieku 0-14 lat. Używaj wyłącznie z oryginalnym zasilaczem Philips Hue 24V. W przypadku uszkodzenia kabla lub zasilacza, należy zaprzestać użytkowania.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy zasilacz jest podłączony do prądu oraz czy wszystkie złącza kabli 24V są poprawnie dokręcone.
Przekroczono maksymalną długość systemu
System obsługuje maksymalnie 35 metrów długości kabla. Nie przekraczaj tego limitu, aby uniknąć spadków napięcia.
Przed użyciem
- Sprawdź zawartość opakowania (lampa, szpilka, podstawa, kable)
- Upewnij się, że posiadasz zasilacz Philips Hue 24V SELV IP67
- Przygotuj narzędzia: śrubokręt, ołówek, wiertarkę
- Zaplanuj rozmieszczenie lamp w ogrodzie
Ilustracje i schematy

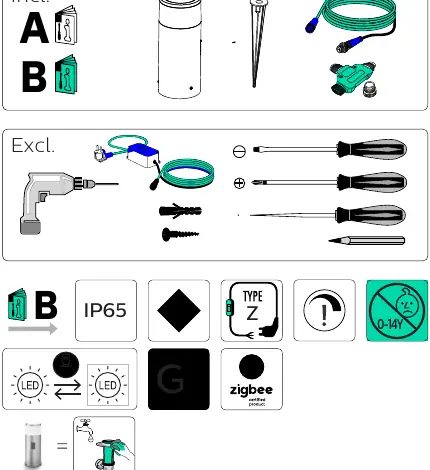

- Strona 2: Wykaz części i wymaganych narzędzi
- Strona 4-5: Montaż na szpilce

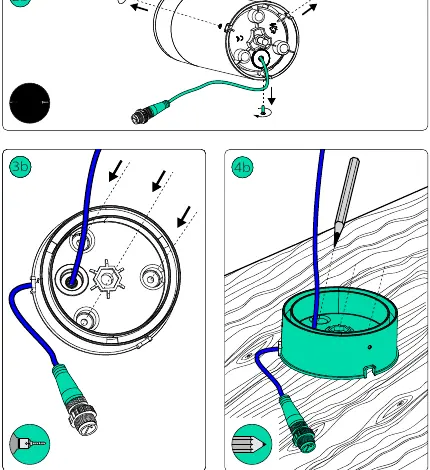

- Strona 6-7: Montaż na podstawie
- Strona 8: Łączenie kabli za pomocą złączy T
- Strona 11: Schemat systemu 24V i limity mocy
Zgodność modelu
- Wymaga zasilacza Philips Hue 24V
- Kompatybilne z systemem Philips Hue (Zigbee)
