Instrukcja obsługi oświetlenia zewnętrznego Philips Hue 17466/P7
Szybki przewodnik po instalacji i konfiguracji oświetlenia zewnętrznego Philips Hue 17466/P7. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie i skonfigurować system.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie to oświetlenie zewnętrzne Philips Hue. Wymaga dedykowanego zasilacza 24V SELV IP67. Montaż może odbywać się w gruncie lub na ścianie. str. 2, 11
Najważniejsze czynności
- Montaż w gruncie str. 6
- Montaż na ścianie str. 7
Pierwsze uruchomienie
- Podłącz zasilanie 24V i skonfiguruj w aplikacji Hue. str. 8, 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 24V DC | Wymagane napięcie wejściowe | str. 11 |
Gdzie szukać w PDF
- Zawartość zestawu str. 2
- Instrukcja montażu str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i użytkowania oświetlenia zewnętrznego Philips Hue (model 17466/P7). Urządzenie wymaga dedykowanego zasilacza 24V SELV IP67 (nie dołączonego do zestawu). Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi.
Opis urządzenia i zawartość zestawu
Zestaw zawiera lampę zewnętrzną, przewody połączeniowe oraz złącza. Do montażu wymagane są dodatkowe narzędzia, takie jak wiertarka, śrubokręt (płaski i krzyżakowy) oraz ołówek. Urządzenie posiada klasę szczelności IP65, co oznacza odporność na warunki atmosferyczne.
Montaż i instalacja
Instalację można przeprowadzić na dwa sposoby:

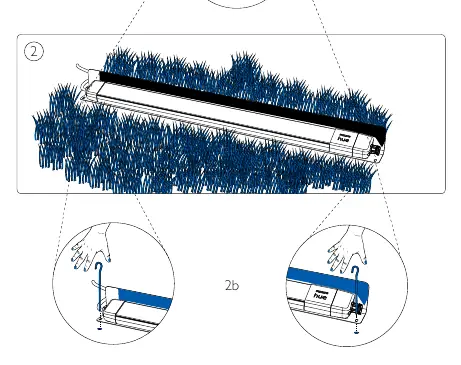

- Montaż w gruncie: Użyj dołączonej szpilki, aby stabilnie osadzić lampę w ziemi.
- Montaż na ścianie: Użyj wiertarki do wykonania otworów, włóż kołki rozporowe i przykręć uchwyty montażowe lampy do ściany.
Podczas planowania rozmieszczenia lamp należy zachować odpowiednie odstępy (zalecane 50 cm między punktami świetlnymi) oraz uwzględnić zasięg kabli.
Podłączenie zasilania
System jest niskonapięciowy (24V). Należy używać wyłącznie oryginalnego zasilacza Philips Hue 24V SELV IP67. Złącza kablowe należy mocno dokręcić, aby zapewnić szczelność połączenia. Nie należy zanurzać zasilacza w wodzie.
Konfiguracja systemu
Po fizycznym montażu i podłączeniu zasilania, urządzenie można dodać do systemu Philips Hue za pomocą aplikacji. Więcej informacji na temat konfiguracji znajduje się na stronie www.philips-hue.com/getstarted.
Oficjalne zasoby z instrukcji
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak zasilania lub lampa nie świeci
Upewnij się, że używasz oryginalnego zasilacza Philips Hue 24V SELV IP67. Sprawdź, czy wszystkie złącza kablowe są poprawnie i szczelnie dokręcone.
Trudności z montażem w gruncie
Upewnij się, że podłoże nie jest zbyt twarde. Użyj odpowiedniej szpilki montażowej i upewnij się, że lampa jest stabilnie osadzona.
Przed użyciem
- Sprawdź zawartość zestawu (lampa, kable, złącza).
- Upewnij się, że posiadasz zasilacz Philips Hue 24V SELV IP67 (nie jest dołączony).
- Zaplanuj rozmieszczenie lamp z zachowaniem odstępów (min. 50 cm).
- Przygotuj narzędzia: wiertarkę, śrubokręt, ołówek.
- Sprawdź, czy miejsce montażu jest odpowiednie dla klasy IP65.
Parametry w praktyce
- 24V SELV IP67
- Wymagane napięcie zasilania (24V) oraz klasa szczelności (IP67) dla bezpiecznego użytkowania na zewnątrz.
Ilustracje i schematy
- Strona 4: Schemat rozmieszczenia lamp z zachowaniem odstępów 50 cm.
- Strona 8: Instrukcja łączenia złączy kablowych (dokręcanie).
- Strona 11: Schemat systemu niskonapięciowego i maksymalnego obciążenia (40W lub 100W).
Zgodność modelu
- Wymaga zasilacza Philips Hue 24V SELV IP67.
- System jest kompatybilny z ekosystemem Philips Hue (Zigbee).
