Instrukcja obsługi oświetlenia zewnętrznego Philips Hue Amarant 17466/V7
Szybki przewodnik po instalacji i obsłudze oświetlenia zewnętrznego Philips Hue Amarant 17466/V7. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć zasilanie i sparować urządzenie z systemem Hue.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Philips Hue Amarant to oświetlenie zewnętrzne 24V. Wymaga zasilacza Philips Hue 24V SELV (sprzedawanego oddzielnie) i mostka Hue Bridge do pełnej kontroli. str. 13, 16
Najważniejsze czynności
- Montaż oprawy str. 8, 9
- Parowanie z systemem Hue str. 16
Pierwsze uruchomienie
- Podłącz zasilacz do gniazda GFCI, włącz zasilanie, a następnie użyj aplikacji Hue, aby dodać oświetlenie. str. 10, 16
Konserwacja i reset
- Czyść oprawę min. 2 razy w roku miękką szmatką i neutralnym detergentem. str. 24
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 24V | Wymagane napięcie zasilania | str. 13 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 3, 4, 24, 25
- Instrukcja montażu str. 7, 8, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Philips Hue Amarant to system oświetlenia zewnętrznego zaprojektowany do pracy w niskonapięciowej instalacji 24V. Urządzenie wymaga zasilacza Philips Hue 24V SELV (sprzedawanego oddzielnie) oraz mostka Hue Bridge do pełnej kontroli inteligentnej. Produkt jest przeznaczony do użytku zewnętrznego, ale wymaga przestrzegania rygorystycznych zasad bezpieczeństwa elektrycznego.

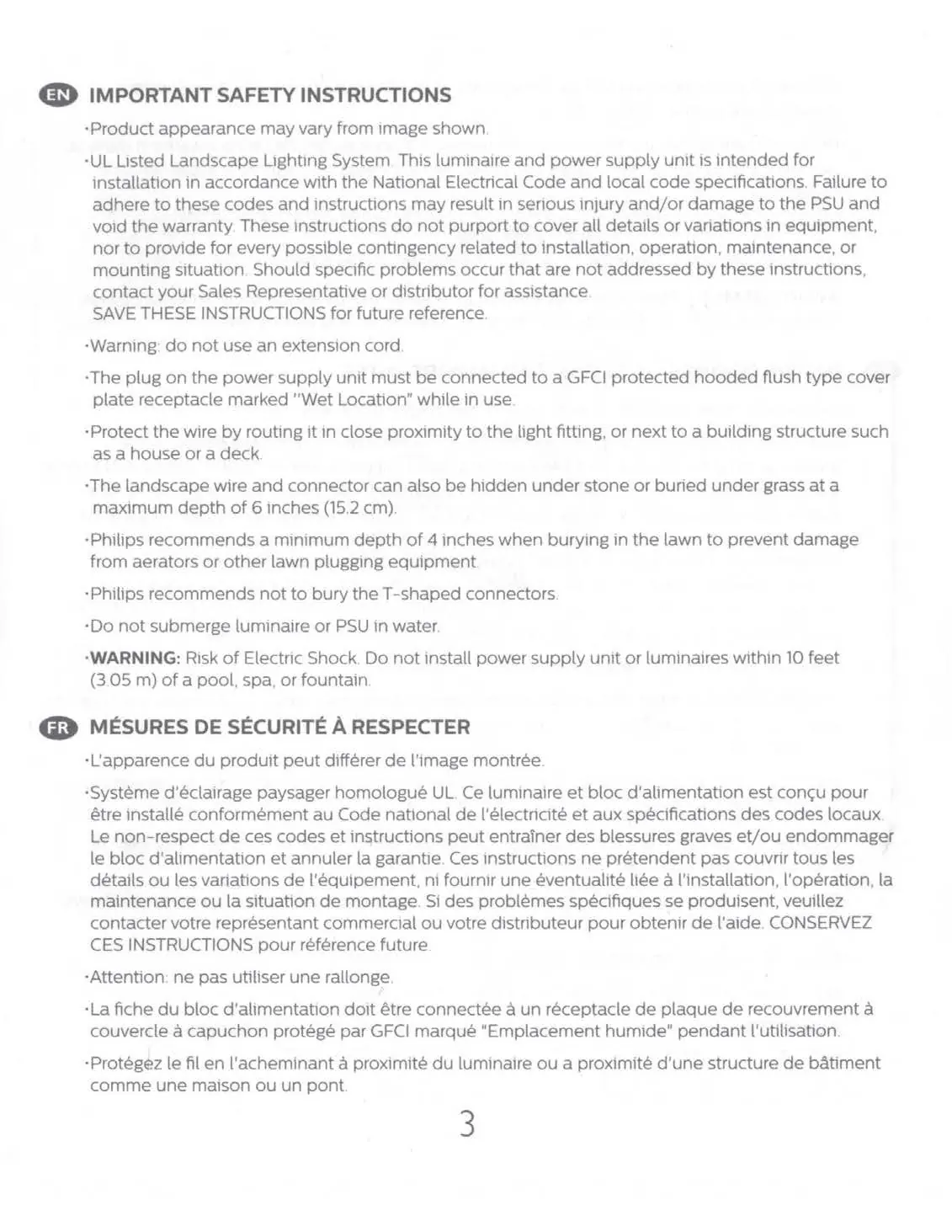

Bezpieczeństwo i ostrzeżenia
- Zasilanie: Używaj wyłącznie zasilacza Philips Hue 24V SELV. Nie używaj przedłużaczy.
- Instalacja elektryczna: Podłączaj wyłącznie do gniazd z ochroną GFCI oznaczonych jako "Wet Location".
- Ograniczenia: Nie instaluj w odległości mniejszej niż 3,05 m (10 stóp) od basenów, spa lub fontann.
- Zakopywanie przewodów: Przewody można zakopać na maksymalną głębokość 15,2 cm (6 cali). Zaleca się głębokość min. 10 cm (4 cale), aby uniknąć uszkodzeń mechanicznych (np. aeratorami). Nie zakopuj złączy w kształcie litery T.
- Ochrona: Nie zanurzaj oprawy ani zasilacza w wodzie.
Montaż i instalacja
Oprawa może być montowana na różnych powierzchniach, takich jak ziemia lub drewno.
- Znajdź numer seryjny produktu (S/N) na obudowie i zapisz go.

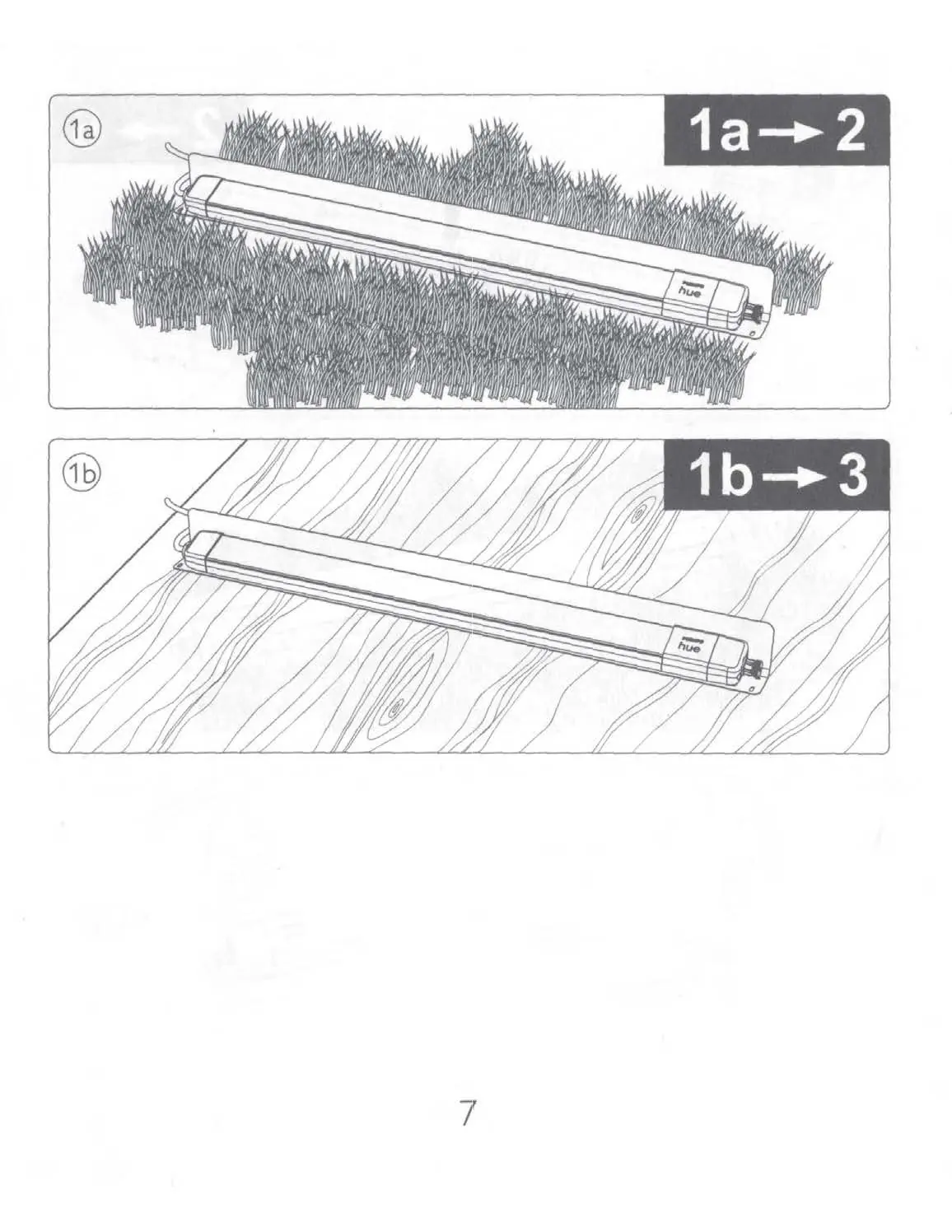

- Wybierz miejsce montażu, zachowując odpowiednie odstępy od innych elementów systemu.

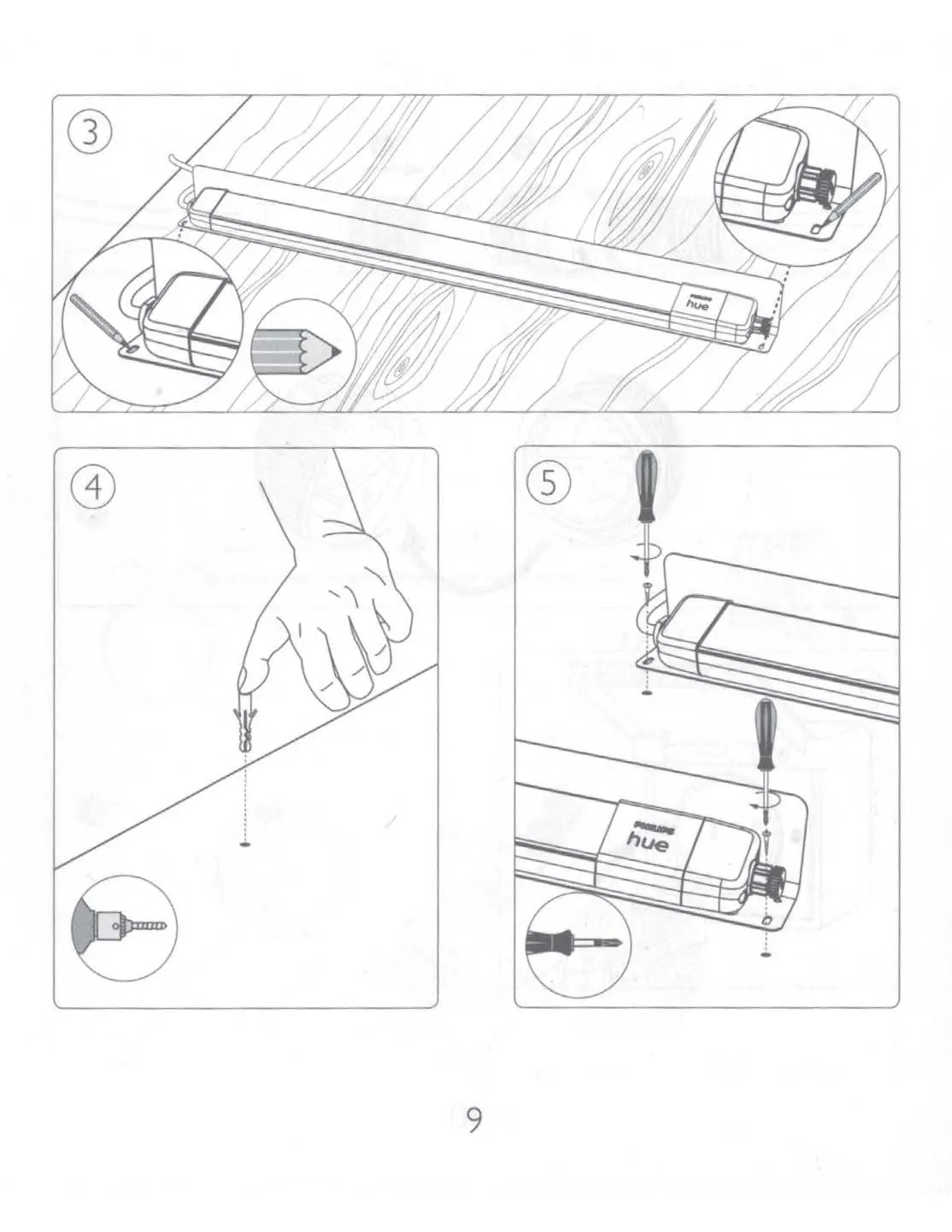

- W przypadku montażu w ziemi, użyj dołączonych kołków/uchwytów. W przypadku drewna, użyj odpowiednich wkrętów.
- Upewnij się, że przewody są poprowadzone w pobliżu konstrukcji budynku lub oprawy, aby uniknąć ich uszkodzenia.
Podłączenie do zasilania

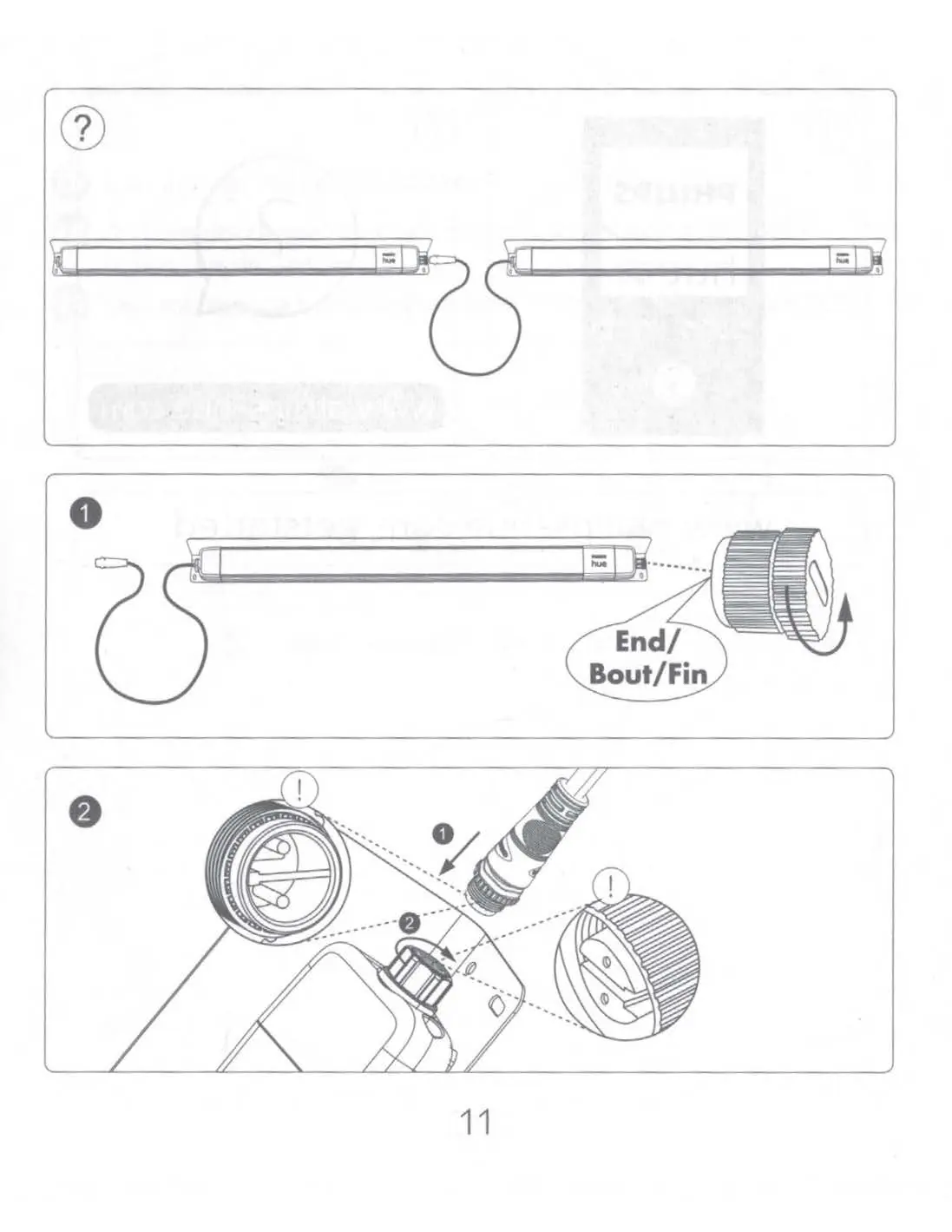

System wykorzystuje złącza niskonapięciowe. Upewnij się, że wszystkie połączenia są szczelnie dokręcone, aby zapewnić wodoodporność. System pozwala na łączenie wielu opraw w jeden ciąg, pod warunkiem nieprzekroczenia maksymalnej mocy zasilacza (40W lub 100W).
Konfiguracja systemu Hue
- Zainstaluj oprawę i włącz zasilanie.
- Uruchom aplikację Philips Hue na swoim smartfonie.
- Przejdź do ustawień aplikacji i wybierz opcję konfiguracji oświetlenia (Light setup).
- Wybierz dodawanie nowego oświetlenia i postępuj zgodnie z instrukcjami na ekranie, aby sparować urządzenie z mostkiem Hue Bridge.
Konserwacja
Aby uniknąć korozji, czyść oprawę co najmniej 2 razy w roku (4 razy w obszarach nadmorskich lub przemysłowych) przy użyciu miękkiej szmatki i neutralnego detergentu. Nie używaj środków ściernych ani rozpuszczalników.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Oświetlenie nie działa po podłączeniu
Sprawdź, czy zasilacz jest podłączony do gniazda z ochroną GFCI i czy wszystkie złącza są szczelnie dokręcone.
Brak możliwości sparowania z mostkiem Hue
Upewnij się, że urządzenie jest włączone, a aplikacja Hue jest w trybie dodawania oświetlenia.
Przed użyciem
- Sprawdź, czy posiadasz zasilacz Philips Hue 24V SELV (nie dołączony do zestawu).
- Upewnij się, że miejsce montażu jest odpowiednie dla oświetlenia zewnętrznego.

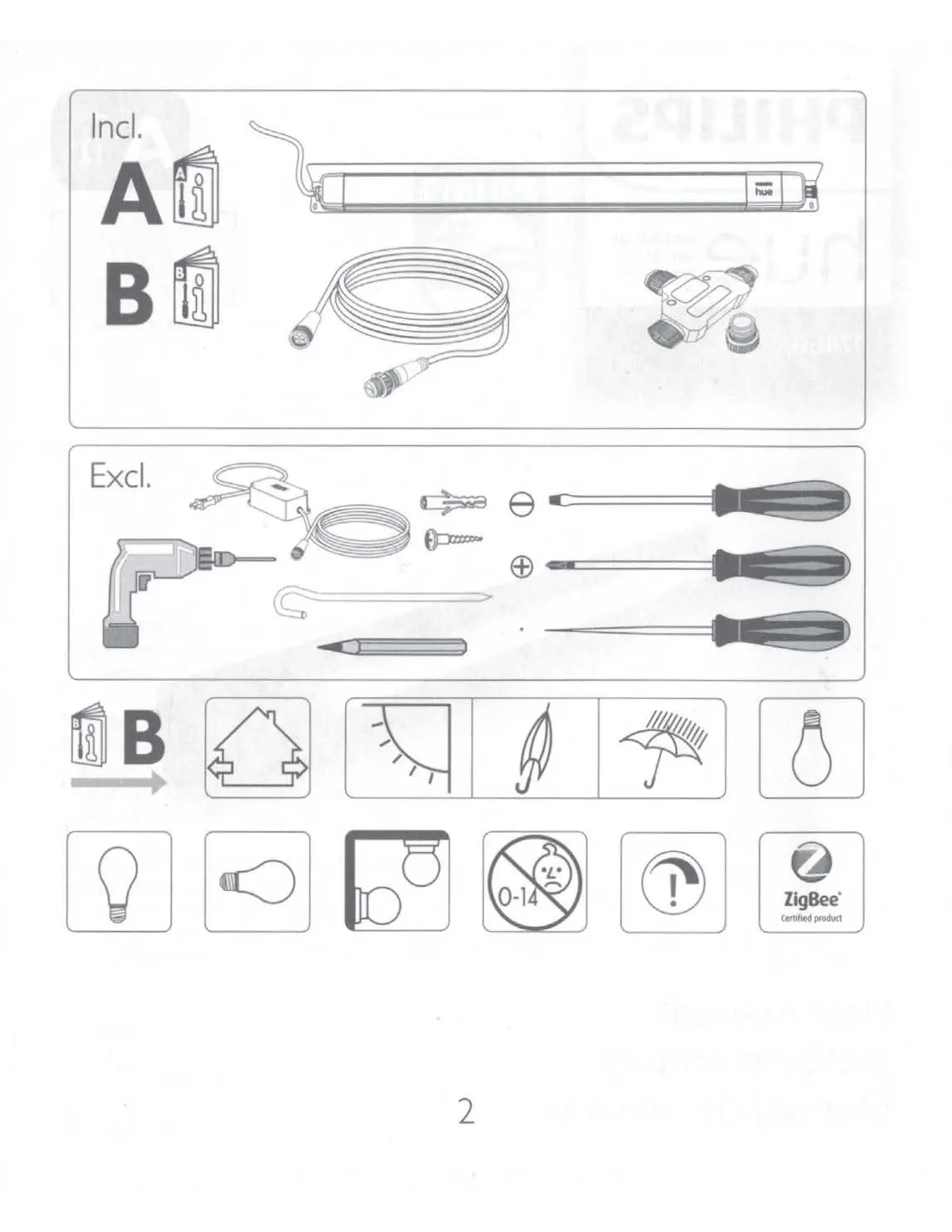

- Przygotuj narzędzia: śrubokręt, ołówek, wiertarkę (jeśli wymagana).
- Sprawdź, czy gniazdo zasilania posiada ochronę GFCI.
- Zapisz numer seryjny urządzenia przed montażem.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób łączenia wielu opraw w systemie niskonapięciowym.
- Instrukcja montażu przedstawia sposób mocowania oprawy do podłoża (ziemia lub drewno).
Zgodność modelu
- Wymaga mostka Philips Hue Bridge do pełnej funkcjonalności.
- Kompatybilne z innymi produktami Philips Hue ZigBee.
